Lors de la personnalisation de lames sur mesure, de lames circulaires ou de lames de refendage, de nombreux clients rencontrent un problème déconcertant : l’angle de coupe est clairement indiqué sur le plan, mais la lame usinée présente toujours un écart par rapport à celui-ci lors des mesures. Est-ce dû à une précision d’usinage insuffisante chez le fabricant ? Ou le problème vient-il du plan lui-même ? Forte de plusieurs années d’expérience en production, la société Mingbai Mechanical Tool Technology Co., Ltd. explique six causes fréquentes de cet écart d’angle. 1. Références de mesure différentes — L'angle sur le dessin et l'angle réellement mesuré ne sont pas le même « angle ». L'angle d'arête est un concept géométrique tridimensionnel. L'angle indiqué sur le dessin est généralement une valeur théorique mesurée sur une section transversale spécifique, par exemple un plan perpendiculaire à la direction de l'arête. Cependant, lors d'une mesure réelle, les valeurs obtenues varient en fonction de la direction de mesure, de la position sur la section transversale ou de l'instrument de mesure. Par exemple, pour lames circulaires pour une découpe de précisionL'angle d'arête est mesuré sur la section transversale normale, au point le plus haut de l'arête. Un décalage de 0,5 mm dans la mesure peut entraîner un écart de 1° à 2° entre l'angle mesuré et l'angle mesuré. 2. Effet du rayon de courbure (valeur de passivation) L'angle de tranchant indiqué sur le dessin suppose généralement un tranchant idéal (R=0). En réalité, toutes les lames présentent un certain rayon de courbure après affûtage. Lames en alliage pour le refendage à grande vitesse sont souvent micro-passivées (R=0,01-0,02 mm), et cette passivation fait que l'« angle apparent » mesuré est légèrement plus grand que l'angle théorique.  3. Déformation thermique lors du meulage Le meulage génère de la chaleur, provoquant une élévation localisée de la température et une dilatation du métal. Après refroidissement, la lame se contracte, mais l'amplitude de cette contraction varie selon les zones, ce qui peut entraîner de légères modifications de l'angle de coupe. Lames mécaniques ultra-minces sont particulièrement sensibles à la déformation thermique ; même avec un refroidissement adéquat pendant le meulage, des écarts de 0,5° à 1° peuvent encore se produire. 4. Fréquence d'usure et de dressage des meules En production par lots, la meule s'use progressivement. Si elle n'est pas rectifiée à temps, sa forme se modifie, entraînant une dérive de l'angle de coupe. Lames circulaires résistantes à l'usure Le refendage de bandes en acier inoxydable nécessite une constance angulaire extrêmement élevée, et l'écart angulaire cumulé dû à l'usure de la roue peut atteindre ±1,5°.  5. Précision et étalonnage des instruments de mesure Les instruments de mesure présentent des précisions et des niveaux d'étalonnage différents. La mesure d'un même angle de tranchant de lame à l'aide d'un projecteur, d'un microscope d'outillage ou d'un profilomètre peut donner des écarts de 0,5° à 1°. Si les instruments ne sont pas étalonnés régulièrement, l'écart est encore plus important.  6. Spécifications de dessin incomplètes De nombreux dessins se contentent de spécifier « angle de bord 30° » sans indiquer s'il s'agit de l'angle de dépouille, de l'angle de coupe ou de l'angle de dégagement, ni la section transversale de mesure, la plage de tolérance ou les exigences relatives au rayon de bord. lames sur mesure à haute duretéSi l'angle du bord ne comporte pas de spécification de tolérance, le fabricant suivra des normes par défaut telles que ±2°, ce qui peut s'écarter considérablement des attentes du client. 7. Comment éviter les déviations angulaires ? — Cinq suggestions 1. Spécifications complètes du dessinSpécifiez clairement les valeurs de l'angle de coin, de l'angle de dépouille et de l'angle de dégagement ; indiquez la position de la section transversale de mesure ; spécifiez la tolérance angulaire (recommandée ±0,5°) ; et indiquez les exigences relatives au rayon du bord. 2. Se mettre d'accord sur la méthode de mesureConfirmez auprès du fabricant quel instrument sera utilisé et à quelle position de la section transversale la mesure sera prise, en veillant à ce que les deux parties aient une compréhension commune de la notion d’« angle ». 3. Demander l'inspection du premier articleAvant la production en série, demandez au fabricant de fournir un rapport d'inspection du premier article afin de confirmer que l'angle est conforme aux exigences avant de procéder à la production par lots. 4. Choisissez un fabricant disposant de capacités de rectification CNC.Les rectifieuses CNC peuvent contrôler avec précision la trajectoire de la meule, en maintenant l'écart angulaire à ±0,3°. 5. Tenir compte de la marge de rectificationPour lames de refendage personnaliséesVous pouvez spécifier « tolérance de rectification 0,1-0,2 mm » sur le dessin pour permettre une rectification de précision finale et un réglage d'angle. 8. Capacité de contrôle d'angle de Mingbai Technology Mingbai Mechanical Tool Technology Co., Ltd. utilise des rectifieuses CNC à cinq axes, garantissant une précision de contrôle de l'angle de coupe de ±0,3°. Chaque lame de précision est inspectée au profilomètre avant expédition et un rapport de contrôle angulaire est fourni. Nous garantissons que l'écart entre l'angle spécifié sur le plan et l'angle d'usinage réel est ≤ ±0,5° (et peut être ramené à ±0,3° dans certains cas particuliers). Conclusion L'écart entre l'angle de bord indiqué sur le dessin et le résultat d'usinage réel peut provenir de multiples facteurs : référence de mesure, rayon de bord, déformation thermique, usure de la meule, précision de l'instrument ou spécifications de dessin incomplètes. Dès lors que les deux parties s'accordent sur les spécifications, les mesures et le contrôle, cet écart peut être maîtrisé et rester dans une plage acceptable. Mingbai Technology s'engage à une fabrication de précision, garantissant une correspondance parfaite entre votre dessin et le produit final.Site web : www.mingbaiblade.com

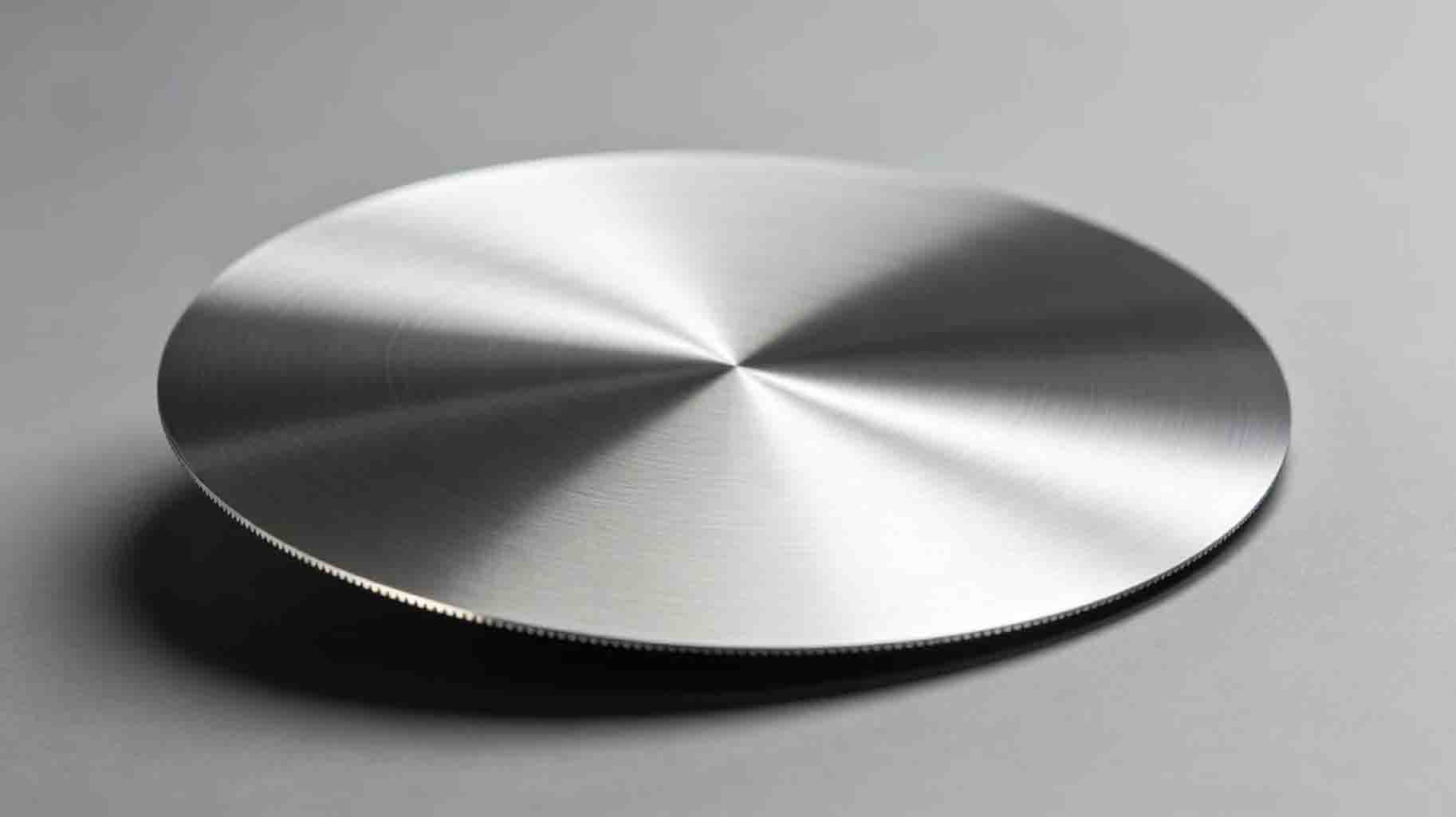

Lors de la personnalisation de la déformation pendant le traitement thermique de lames circulaires ultra-minces sur mesure L'un des problèmes les plus épineux pour les ingénieurs est la déformation des lames circulaires d'une épaisseur inférieure à 3 mm. Celles-ci se déforment souvent, prennent une forme ovale ou présentent des distorsions ondulées après trempe, ce qui augmente les surépaisseurs de rectification ultérieures, voire entraîne leur mise au rebut. Forte de son expérience de plusieurs années dans la fabrication de lames ultra-minces, la société Mingbai Mechanical Tool Technology Co., Ltd. analyse systématiquement les causes de cette déformation et les méthodes de contrôle. 1. Trois principaux modes de déformation des lames circulaires ultra-minces lors du traitement thermique Ultra-mince lames circulaires pendant le processus de traitement thermique Ils subissent principalement trois types de déformation : · Déformation par gauchissementLa face d'extrémité de la lame prend une forme concave ou en selle, et sa planéité dépasse les tolérances.· Déformation ovaleLe diamètre extérieur devient elliptique, détruisant la concentricité.· Retrait dimensionnelLe diamètre intérieur et le diamètre extérieur se contractent de manière inégale, ce qui entraîne des difficultés d'assemblage.  2. Cause première de la déformation : Superposition des contraintes thermiques et des contraintes de transformation Les lames ultra-minces présentent une faible rigidité et une faible résistance aux contraintes internes. La déformation due au traitement thermique provient principalement de deux sources : · contrainte thermique: Dilatation et contraction irrégulières dues aux différences de température entre l'intérieur et l'extérieur de la pale lors du chauffage et du refroidissement.· Stress de transformationLors de la trempe, l'austénite se transforme en martensite, avec une expansion volumique d'environ 4 %, générant une énorme contrainte de transformation de phase. Pour lames en alliage ultra-minces et lames de précision en acier inoxydable ultra-minces, la ségrégation des carbures dans le matériau lui-même peut également exacerber la déformation. 3. Six mesures essentielles pour garantir l'absence de déformation 1. Sélectionner des matériaux à faible déformation Le matériau est le facteur fondamental de la déformation. Choisir un acier à bonne trempabilité et à faible coefficient de dilatation thermique permet de réduire considérablement la tendance à la déformation. Mingbai Technology recommande des matériaux pour le matériau des lames circulaires ultra-minces sur mesure Ces aciers comprennent notamment le Cr12MoV (raffiné sous vide), le DC53, le SKD11 et l'acier rapide issu de la métallurgie des poudres. Ils présentent une distribution uniforme des carbures et la déformation lors du traitement thermique peut être réduite de 30 à 50 % par rapport à l'acier ordinaire. 2. Utiliser un recuit de détente comme prétraitement Après l'ébauche et avant la finition, effectuer un recuit de détente (température de 550 à 650 °C, maintien pendant 2 à 4 heures) afin d'éliminer les contraintes internes induites par la coupe. Cette étape est particulièrement crucial pour les lames mécaniques ultra-minces et peut efficacement empêcher toute déformation lors des trempes ultérieures. 3. Concevoir des dispositifs de traitement thermique dédiés Les lames ultra-minces nécessitent l'utilisation de dispositifs de fixation pour limiter leur déformation lors de la trempe. Types de dispositifs de fixation courants : · dispositif de plaque de compressionDeux plaques d'acier haute planéité et résistantes à la chaleur pressent la lame avec des boulons pour limiter la déformation.· dispositif de tige de forage: Une tige en acier résistant à la chaleur, ajustée avec précision à l'alésage intérieur pour éviter toute déformation ovale.· luminaire combiné empiléPlusieurs lames empilées, séparées par une feuille d'acier inoxydable et compressées en un seul bloc. Mingbai Technology conçoit des dispositifs spécifiques pour chaque lot de lames circulaires ultra-minces traitées thermiquement sous vide avec des installations dédiées pour garantir que les lames restent planes tout au long du processus de trempe.  4. Optimiser les paramètres du processus de trempe · préchauffage par étapesUtilisez un préchauffage en deux étapes à 650 °C et 850 °C pour réduire la différence de température de chauffage et diminuer les contraintes thermiques.· Contrôler la température de trempe: Utilisez la température limite inférieure (par exemple, 980-1000°C pour Cr12MoV au lieu de 1020°C) pour réduire la contrainte de transformation.· Austénitisation: Pour Les lames ultra-minces de haute précision peuvent être traitées par austénitisation. avec une épaisseur inférieure à 1 mm (isotherme dans un bain de sel à 250-350 °C) pour obtenir une structure de bainite inférieure avec une déformation minimale.  5. Utiliser le revenu par compression Lors du revenu, la relaxation des contraintes peut également provoquer des déformations. Maintenir la lame sous pression dans le dispositif de maintien pendant le revenu permet de préserver sa planéité. Après le revenu, n'ouvrez le dispositif qu'une fois la lame refroidie à température ambiante. 6. Ajouter un traitement cryogénique Pour lames de refendage ultra-minces sur mesure avec traitement cryogénique Exigeant une stabilité dimensionnelle extrêmement élevée, ajouter un traitement cryogénique à -150 °C après la trempe pour favoriser la transformation complète de l'austénite résiduelle et réduire la déformation causée par la transformation ultérieure pendant l'utilisation. 4. Les garanties de processus de Mingbai Technology Mingbai Mechanical Tool Technology Co., Ltd. dispose d'une ligne de production complète de traitement thermique pour lames circulaires ultra-minces : Four sous vide avec trempe gazeuse à haute pression, uniformité de température ±5°C• Dispositifs anti-déformation combinés développés en interne• Contrôle de planéité à 100 % après traitement thermique pour chaque lame (≤0,02 mm/100 mm)• Dureté variable : tranchant HRC60-62, corps de la lame HRC45-50  5. Étapes de vérification de l'utilisateur Après réception des lames circulaires ultra-minces, il est recommandé d'effectuer les vérifications suivantes : 1. Placez la lame à plat sur une plaque de granit et vérifiez sa planéité à l'aide d'une jauge d'épaisseur.2. Mesurez le faux-rond axial et le faux-rond radial à l'aide d'un comparateur à cadran.3. Si la déformation dépasse la tolérance, contactez rapidement le fabricant ; ne forcez pas l'installation.  6. Étude de cas Une usine de découpe de séparateurs de batteries au lithium a fait fabriquer sur mesure des lames circulaires ultra-minces de 1,2 mm d'épaisseur. Auparavant, les lames circulaires ultra-minces sur mesure de trois fournisseurs présentaient toutes un gauchissement important (planéité de 0,08 mm). Mingbai Technology a utilisé le procédé « recuit de détente + trempe sous compression + revenu sous compression », obtenant une planéité contrôlée à 0,015 mm près. Après installation, la coupe était stable et la durée de vie de la lame a augmenté de 40 %.  Conclusion L'absence de déformation des lames circulaires ultra-minces lors du traitement thermique ne repose pas sur la chance, mais sur une approche d'ingénierie systématique basée sur la sélection des matériaux, la conception des dispositifs de fixation et le contrôle des procédés. Mingbai Mechanical Tool Technology Co., Ltd. s'engage à fournir des lames circulaires ultra-minces sur mesure, des produits fiables et à déformation contrôlable.Site web : www.mingbaiblade.com
