Comment garantir l'absence de déformation lors du traitement thermique de lames circulaires ultra-minces sur mesure ?

Lors de la personnalisation de la déformation pendant le traitement thermique de lames circulaires ultra-minces sur mesure L'un des problèmes les plus épineux pour les ingénieurs est la déformation des lames circulaires d'une épaisseur inférieure à 3 mm. Celles-ci se déforment souvent, prennent une forme ovale ou présentent des distorsions ondulées après trempe, ce qui augmente les surépaisseurs de rectification ultérieures, voire entraîne leur mise au rebut. Forte de son expérience de plusieurs années dans la fabrication de lames ultra-minces, la société Mingbai Mechanical Tool Technology Co., Ltd. analyse systématiquement les causes de cette déformation et les méthodes de contrôle.

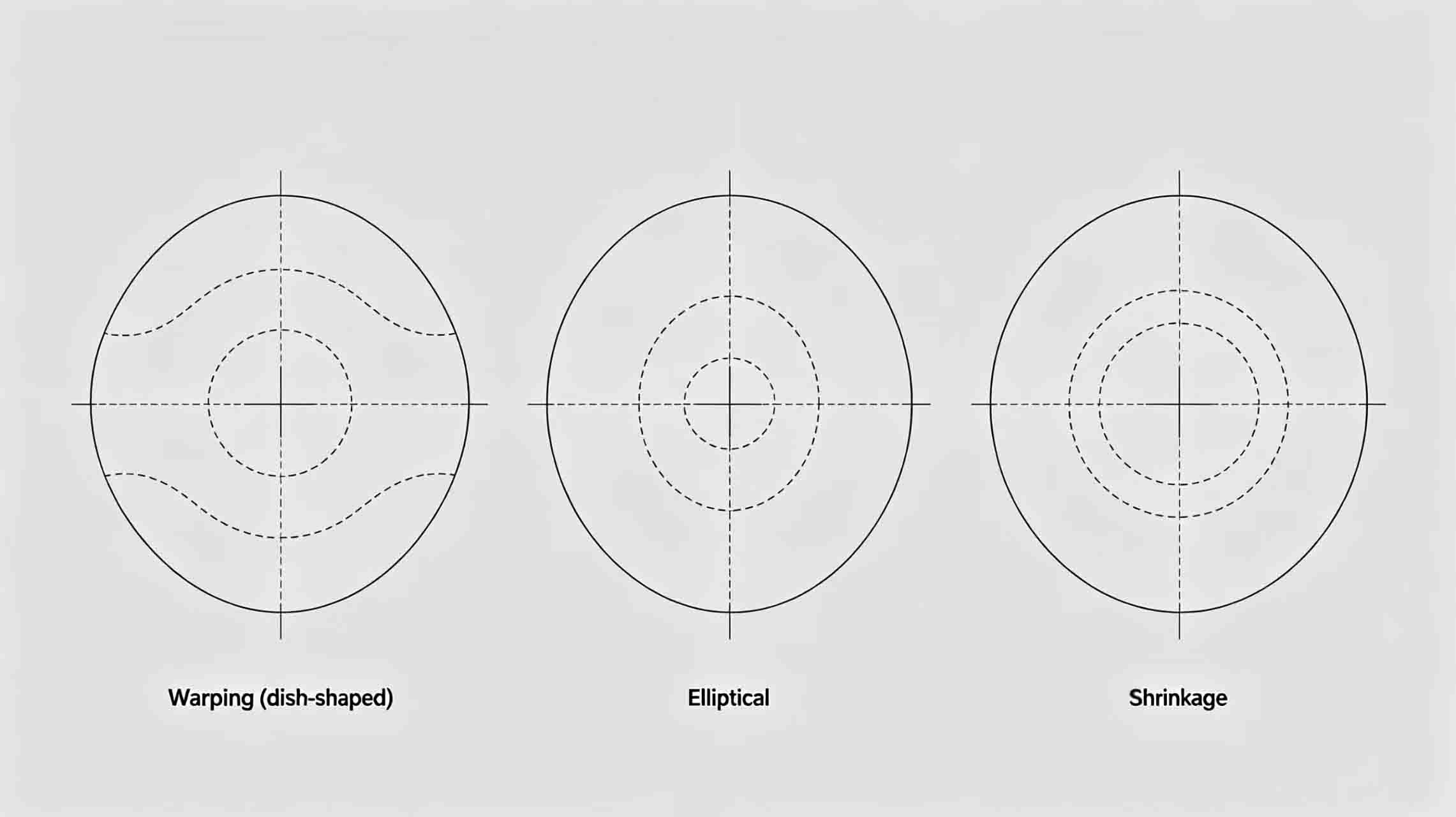

1. Trois principaux modes de déformation des lames circulaires ultra-minces lors du traitement thermique

Ultra-mince lames circulaires pendant le processus de traitement thermique Ils subissent principalement trois types de déformation :

· Déformation par gauchissementLa face d'extrémité de la lame prend une forme concave ou en selle, et sa planéité dépasse les tolérances.

· Déformation ovaleLe diamètre extérieur devient elliptique, détruisant la concentricité.

· Retrait dimensionnelLe diamètre intérieur et le diamètre extérieur se contractent de manière inégale, ce qui entraîne des difficultés d'assemblage.

2. Cause première de la déformation : Superposition des contraintes thermiques et des contraintes de transformation

Les lames ultra-minces présentent une faible rigidité et une faible résistance aux contraintes internes. La déformation due au traitement thermique provient principalement de deux sources :

· contrainte thermique: Dilatation et contraction irrégulières dues aux différences de température entre l'intérieur et l'extérieur de la pale lors du chauffage et du refroidissement.

· Stress de transformationLors de la trempe, l'austénite se transforme en martensite, avec une expansion volumique d'environ 4 %, générant une énorme contrainte de transformation de phase.

Pour lames en alliage ultra-minces et lames de précision en acier inoxydable ultra-minces, la ségrégation des carbures dans le matériau lui-même peut également exacerber la déformation.

3. Six mesures essentielles pour garantir l'absence de déformation

1. Sélectionner des matériaux à faible déformation

Le matériau est le facteur fondamental de la déformation. Choisir un acier à bonne trempabilité et à faible coefficient de dilatation thermique permet de réduire considérablement la tendance à la déformation. Mingbai Technology recommande des matériaux pour le matériau des lames circulaires ultra-minces sur mesure Ces aciers comprennent notamment le Cr12MoV (raffiné sous vide), le DC53, le SKD11 et l'acier rapide issu de la métallurgie des poudres. Ils présentent une distribution uniforme des carbures et la déformation lors du traitement thermique peut être réduite de 30 à 50 % par rapport à l'acier ordinaire.

2. Utiliser un recuit de détente comme prétraitement

Après l'ébauche et avant la finition, effectuer un recuit de détente (température de 550 à 650 °C, maintien pendant 2 à 4 heures) afin d'éliminer les contraintes internes induites par la coupe. Cette étape est particulièrement crucial pour les lames mécaniques ultra-minces et peut efficacement empêcher toute déformation lors des trempes ultérieures.

3. Concevoir des dispositifs de traitement thermique dédiés

Les lames ultra-minces nécessitent l'utilisation de dispositifs de fixation pour limiter leur déformation lors de la trempe. Types de dispositifs de fixation courants :

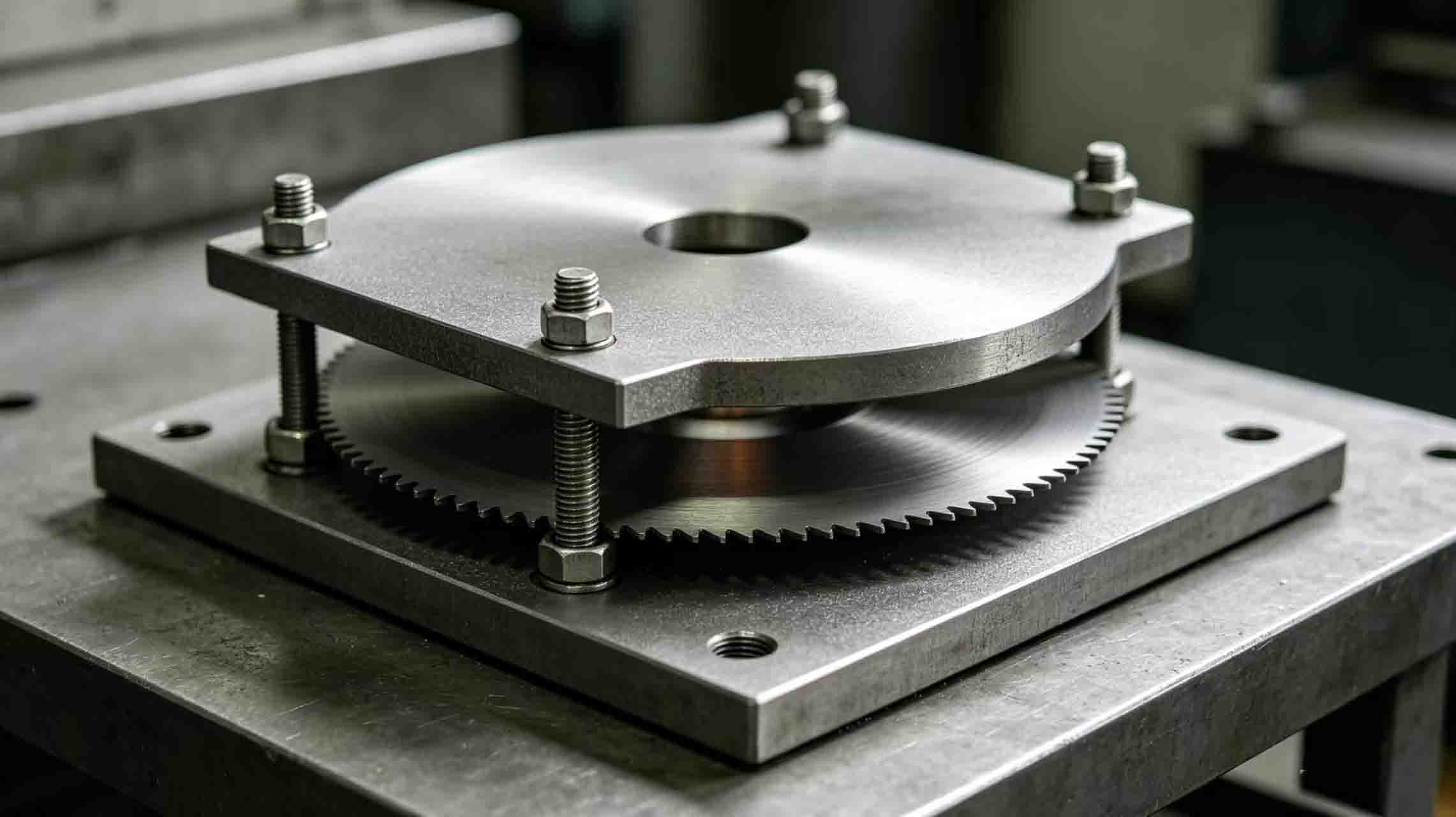

· dispositif de plaque de compressionDeux plaques d'acier haute planéité et résistantes à la chaleur pressent la lame avec des boulons pour limiter la déformation.

· dispositif de tige de forage: Une tige en acier résistant à la chaleur, ajustée avec précision à l'alésage intérieur pour éviter toute déformation ovale.

· luminaire combiné empiléPlusieurs lames empilées, séparées par une feuille d'acier inoxydable et compressées en un seul bloc.

Mingbai Technology conçoit des dispositifs spécifiques pour chaque lot de lames circulaires ultra-minces traitées thermiquement sous vide avec des installations dédiées pour garantir que les lames restent planes tout au long du processus de trempe.

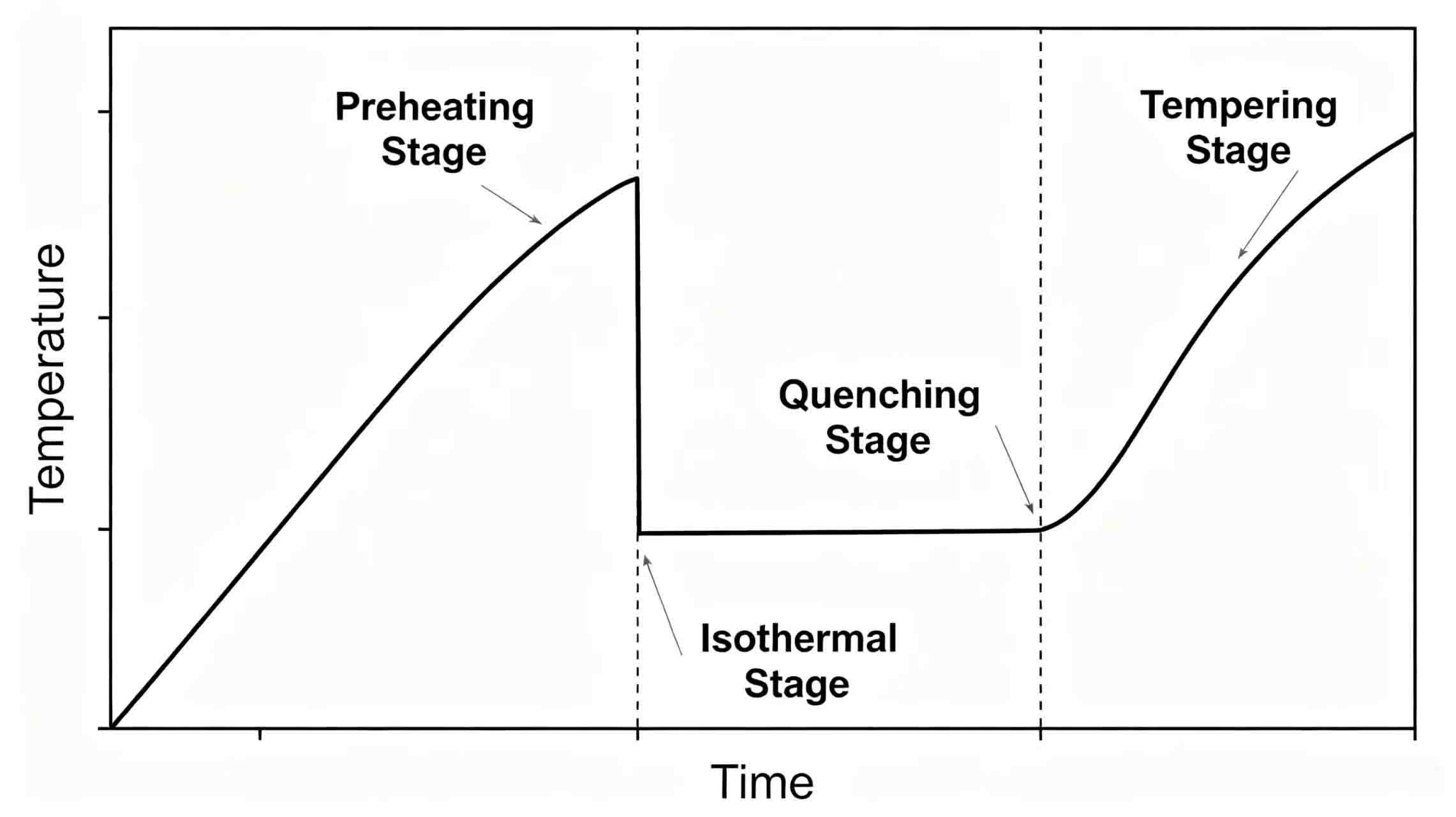

4. Optimiser les paramètres du processus de trempe

· préchauffage par étapesUtilisez un préchauffage en deux étapes à 650 °C et 850 °C pour réduire la différence de température de chauffage et diminuer les contraintes thermiques.

· Contrôler la température de trempe: Utilisez la température limite inférieure (par exemple, 980-1000°C pour Cr12MoV au lieu de 1020°C) pour réduire la contrainte de transformation.

· Austénitisation: Pour Les lames ultra-minces de haute précision peuvent être traitées par austénitisation. avec une épaisseur inférieure à 1 mm (isotherme dans un bain de sel à 250-350 °C) pour obtenir une structure de bainite inférieure avec une déformation minimale.

5. Utiliser le revenu par compression

Lors du revenu, la relaxation des contraintes peut également provoquer des déformations. Maintenir la lame sous pression dans le dispositif de maintien pendant le revenu permet de préserver sa planéité. Après le revenu, n'ouvrez le dispositif qu'une fois la lame refroidie à température ambiante.

6. Ajouter un traitement cryogénique

Pour lames de refendage ultra-minces sur mesure avec traitement cryogénique Exigeant une stabilité dimensionnelle extrêmement élevée, ajouter un traitement cryogénique à -150 °C après la trempe pour favoriser la transformation complète de l'austénite résiduelle et réduire la déformation causée par la transformation ultérieure pendant l'utilisation.

4. Les garanties de processus de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. dispose d'une ligne de production complète de traitement thermique pour lames circulaires ultra-minces :

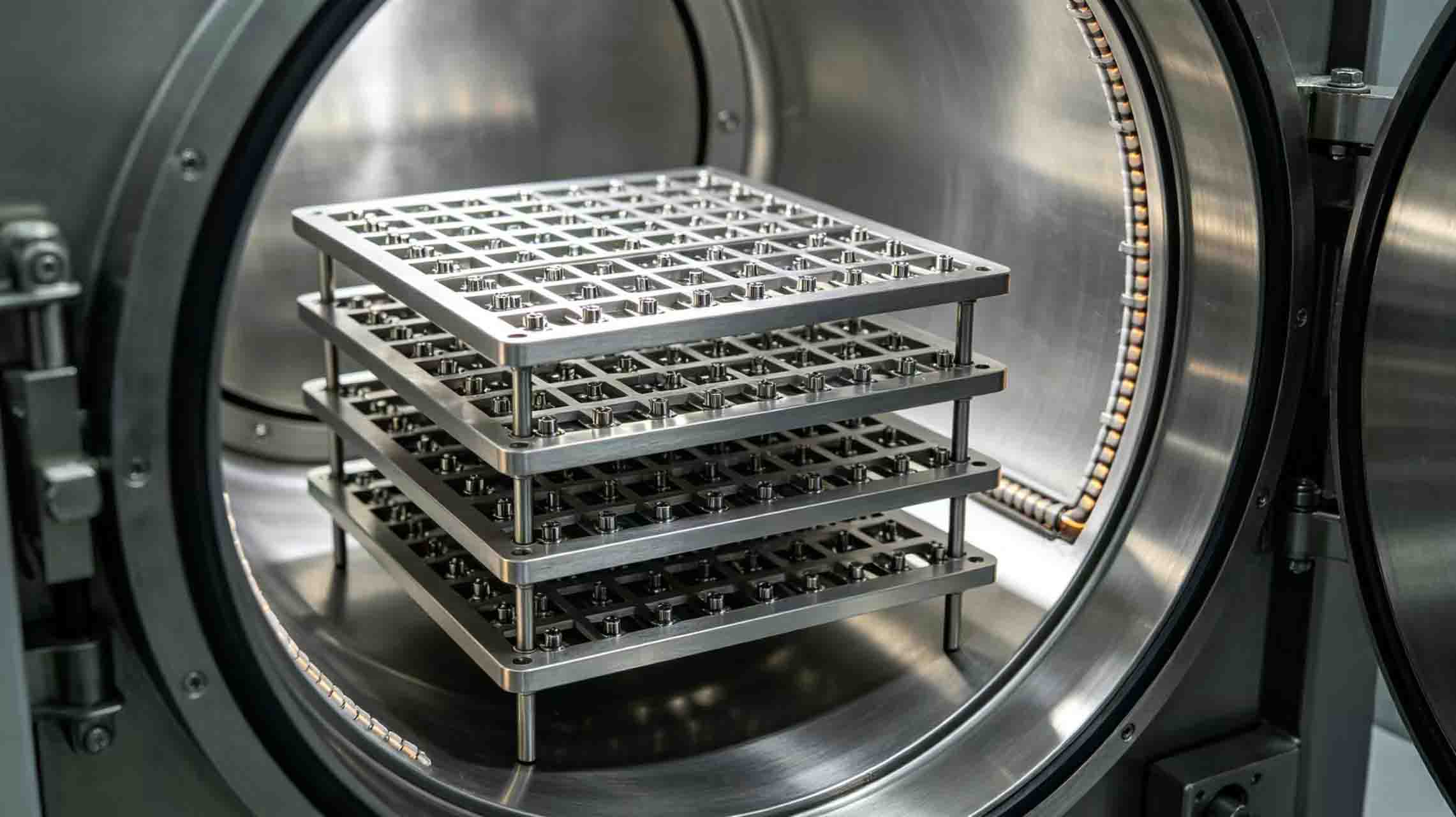

Four sous vide avec trempe gazeuse à haute pression, uniformité de température ±5°C

• Dispositifs anti-déformation combinés développés en interne

• Contrôle de planéité à 100 % après traitement thermique pour chaque lame (≤0,02 mm/100 mm)

• Dureté variable : tranchant HRC60-62, corps de la lame HRC45-50

5. Étapes de vérification de l'utilisateur

Après réception des lames circulaires ultra-minces, il est recommandé d'effectuer les vérifications suivantes :

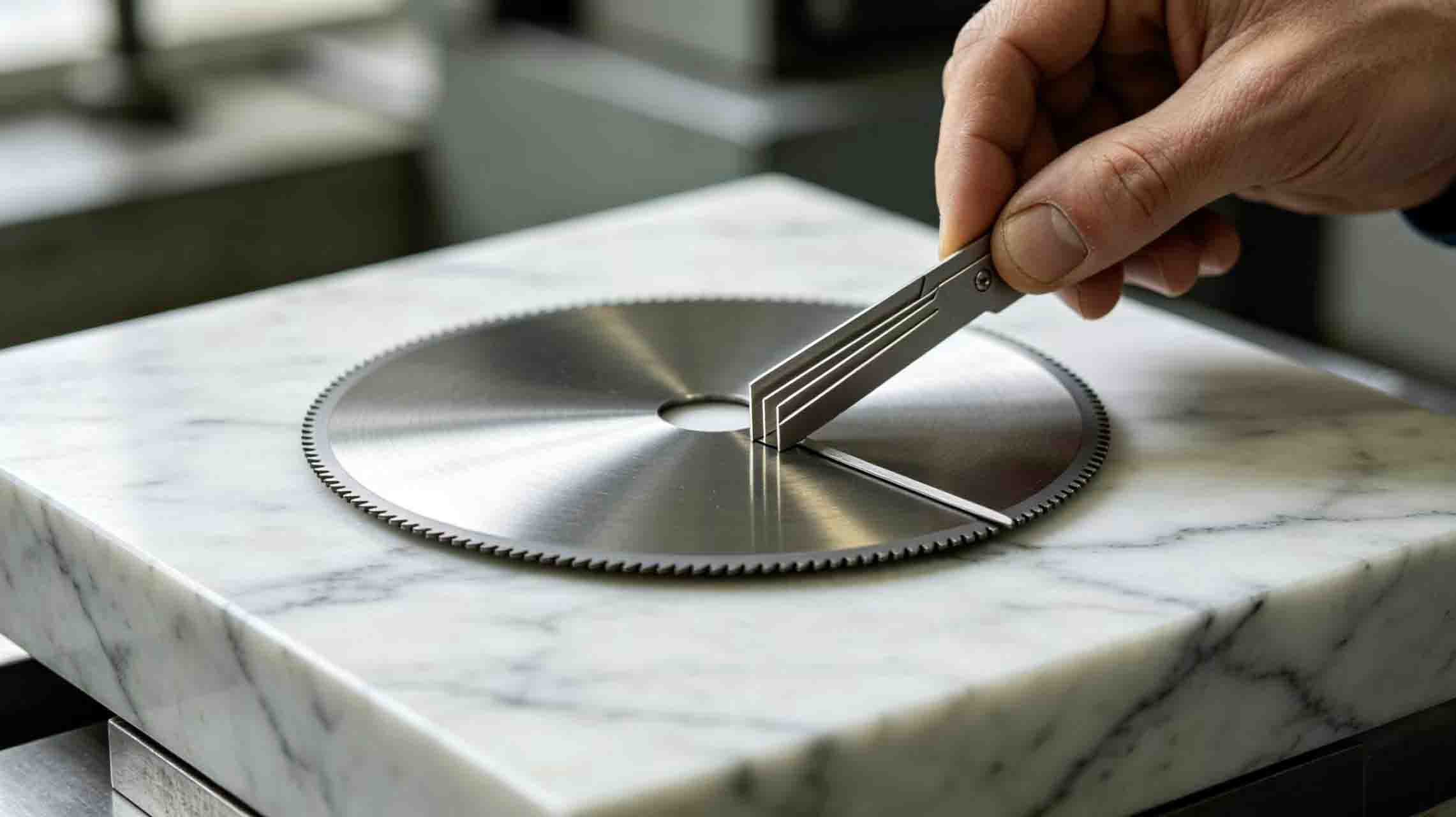

1. Placez la lame à plat sur une plaque de granit et vérifiez sa planéité à l'aide d'une jauge d'épaisseur.

2. Mesurez le faux-rond axial et le faux-rond radial à l'aide d'un comparateur à cadran.

3. Si la déformation dépasse la tolérance, contactez rapidement le fabricant ; ne forcez pas l'installation.

6. Étude de cas

Une usine de découpe de séparateurs de batteries au lithium a fait fabriquer sur mesure des lames circulaires ultra-minces de 1,2 mm d'épaisseur. Auparavant, les lames circulaires ultra-minces sur mesure de trois fournisseurs présentaient toutes un gauchissement important (planéité de 0,08 mm). Mingbai Technology a utilisé le procédé « recuit de détente + trempe sous compression + revenu sous compression », obtenant une planéité contrôlée à 0,015 mm près. Après installation, la coupe était stable et la durée de vie de la lame a augmenté de 40 %.

Conclusion

L'absence de déformation des lames circulaires ultra-minces lors du traitement thermique ne repose pas sur la chance, mais sur une approche d'ingénierie systématique basée sur la sélection des matériaux, la conception des dispositifs de fixation et le contrôle des procédés. Mingbai Mechanical Tool Technology Co., Ltd. s'engage à fournir des lames circulaires ultra-minces sur mesure, des produits fiables et à déformation contrôlable.
