Lors de la personnalisation des lames, pourquoi y a-t-il toujours un écart entre l'« angle de bord » indiqué sur le dessin et le résultat d'usinage réel ?

Lors de la personnalisation des lames, pourquoi y a-t-il toujours un écart entre l'« angle de bord » indiqué sur le dessin et le résultat d'usinage réel ?

July 13, 2026
Depuis 30 ans, notre usine fournit d'innombrables produits à divers secteurs d'activité, contribuant ainsi de manière significative à l'industrie de la découpe. Confiez-nous la conception et la fabrication sur mesure de vos outils de découpe !
Mabu - PDG de RisingBamboo

Lors de la personnalisation de lames sur mesure, de lames circulaires ou de lames de refendage, de nombreux clients rencontrent un problème déconcertant : l’angle de coupe est clairement indiqué sur le plan, mais la lame usinée présente toujours un écart par rapport à celui-ci lors des mesures. Est-ce dû à une précision d’usinage insuffisante chez le fabricant ? Ou le problème vient-il du plan lui-même ? Forte de plusieurs années d’expérience en production, la société Mingbai Mechanical Tool Technology Co., Ltd. explique six causes fréquentes de cet écart d’angle.



1. Références de mesure différentes — L'angle sur le dessin et l'angle réellement mesuré ne sont pas le même « angle ».

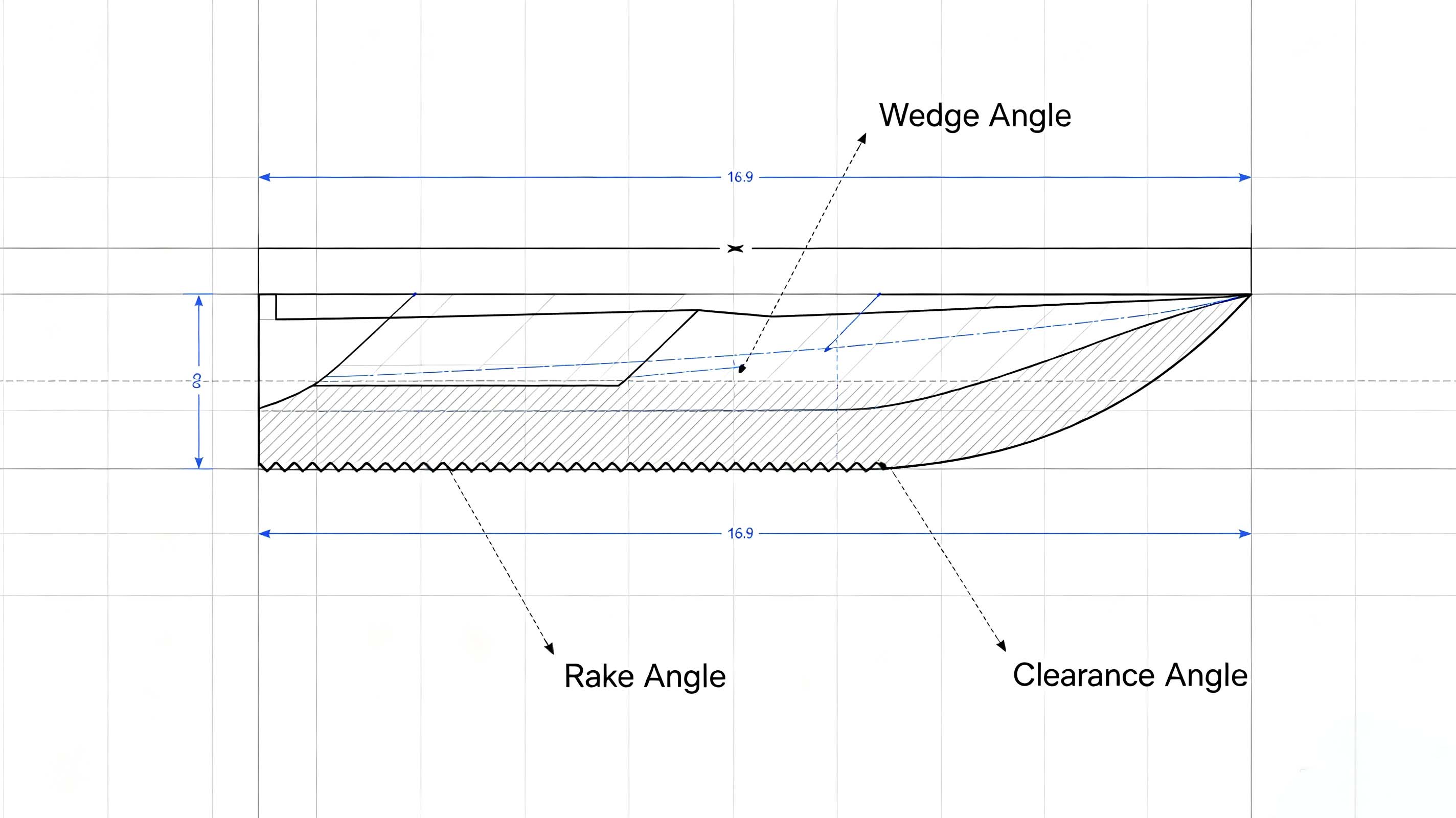

L'angle d'arête est un concept géométrique tridimensionnel. L'angle indiqué sur le dessin est généralement une valeur théorique mesurée sur une section transversale spécifique, par exemple un plan perpendiculaire à la direction de l'arête. Cependant, lors d'une mesure réelle, les valeurs obtenues varient en fonction de la direction de mesure, de la position sur la section transversale ou de l'instrument de mesure.

Angle specification diagram

Par exemple, pour lames circulaires pour une découpe de précisionL'angle d'arête est mesuré sur la section transversale normale, au point le plus haut de l'arête. Un décalage de 0,5 mm dans la mesure peut entraîner un écart de 1° à 2° entre l'angle mesuré et l'angle mesuré.

Measurement position comparison

2. Effet du rayon de courbure (valeur de passivation)

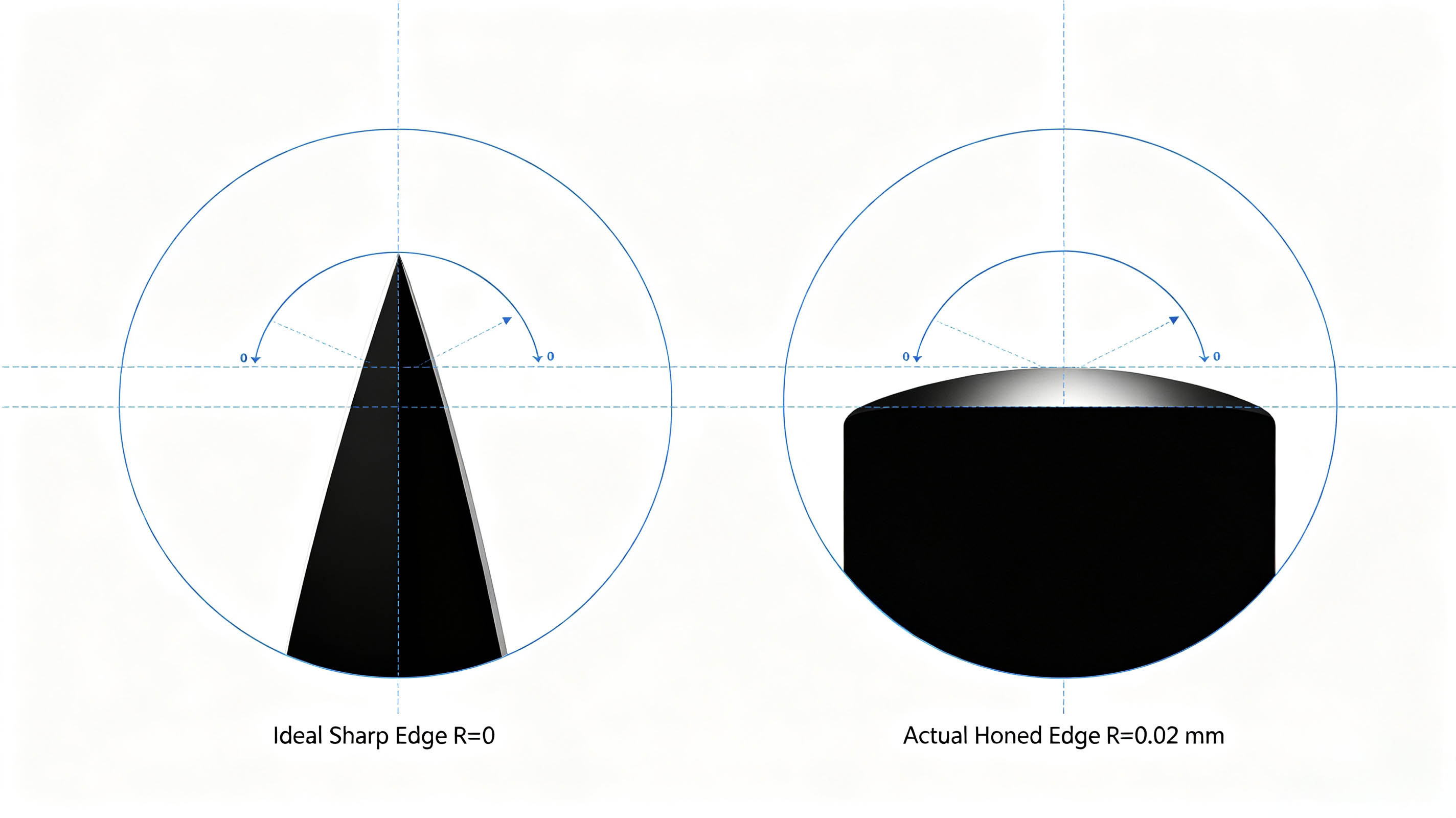

L'angle de tranchant indiqué sur le dessin suppose généralement un tranchant idéal (R=0). En réalité, toutes les lames présentent un certain rayon de courbure après affûtage. Lames en alliage pour le refendage à grande vitesse sont souvent micro-passivées (R=0,01-0,02 mm), et cette passivation fait que l'« angle apparent » mesuré est légèrement plus grand que l'angle théorique.



Angle specification diagram

3. Déformation thermique lors du meulage



Le meulage génère de la chaleur, provoquant une élévation localisée de la température et une dilatation du métal. Après refroidissement, la lame se contracte, mais l'amplitude de cette contraction varie selon les zones, ce qui peut entraîner de légères modifications de l'angle de coupe. Lames mécaniques ultra-minces sont particulièrement sensibles à la déformation thermique ; même avec un refroidissement adéquat pendant le meulage, des écarts de 0,5° à 1° peuvent encore se produire.



4. Fréquence d'usure et de dressage des meules

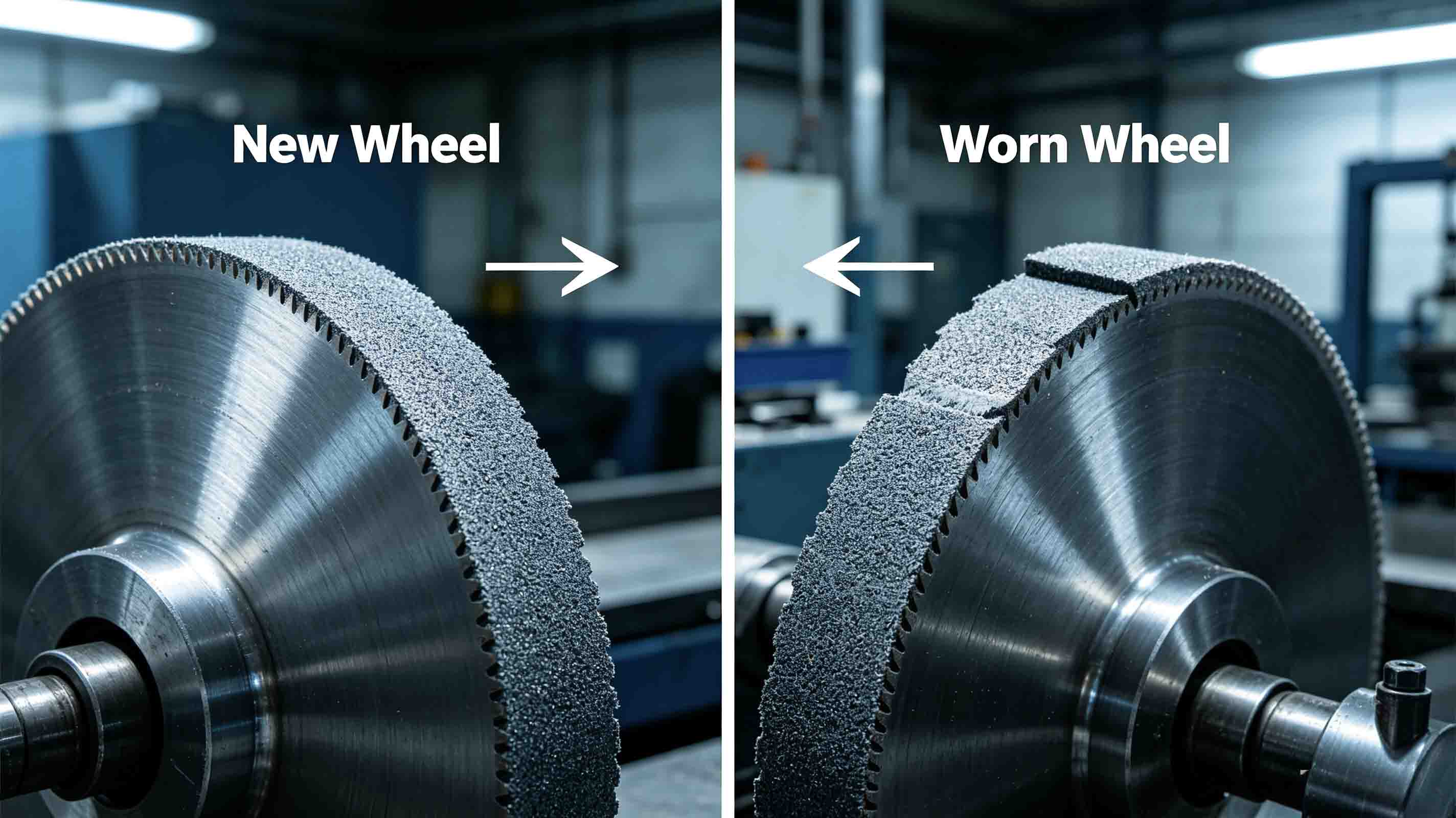

En production par lots, la meule s'use progressivement. Si elle n'est pas rectifiée à temps, sa forme se modifie, entraînant une dérive de l'angle de coupe. Lames circulaires résistantes à l'usure Le refendage de bandes en acier inoxydable nécessite une constance angulaire extrêmement élevée, et l'écart angulaire cumulé dû à l'usure de la roue peut atteindre ±1,5°.



Grinding wheel wear image



5. Précision et étalonnage des instruments de mesure

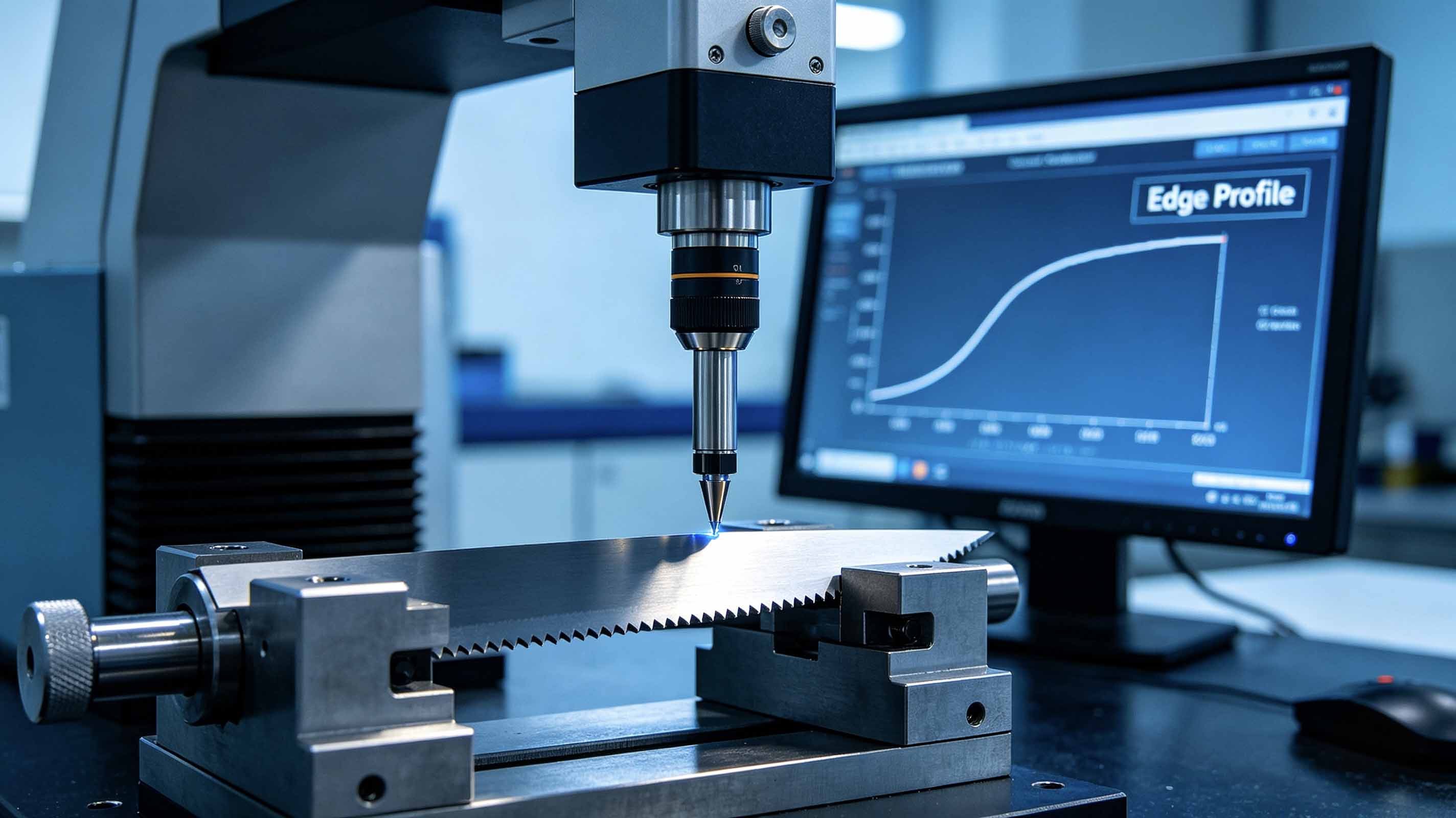

Les instruments de mesure présentent des précisions et des niveaux d'étalonnage différents. La mesure d'un même angle de tranchant de lame à l'aide d'un projecteur, d'un microscope d'outillage ou d'un profilomètre peut donner des écarts de 0,5° à 1°. Si les instruments ne sont pas étalonnés régulièrement, l'écart est encore plus important.



 Profilometer inspection image



6. Spécifications de dessin incomplètes



De nombreux dessins se contentent de spécifier « angle de bord 30° » sans indiquer s'il s'agit de l'angle de dépouille, de l'angle de coupe ou de l'angle de dégagement, ni la section transversale de mesure, la plage de tolérance ou les exigences relatives au rayon de bord. lames sur mesure à haute duretéSi l'angle du bord ne comporte pas de spécification de tolérance, le fabricant suivra des normes par défaut telles que ±2°, ce qui peut s'écarter considérablement des attentes du client.



7. Comment éviter les déviations angulaires ? — Cinq suggestions



1. Spécifications complètes du dessin

Spécifiez clairement les valeurs de l'angle de coin, de l'angle de dépouille et de l'angle de dégagement ; indiquez la position de la section transversale de mesure ; spécifiez la tolérance angulaire (recommandée ±0,5°) ; et indiquez les exigences relatives au rayon du bord.



2. Se mettre d'accord sur la méthode de mesure

Confirmez auprès du fabricant quel instrument sera utilisé et à quelle position de la section transversale la mesure sera prise, en veillant à ce que les deux parties aient une compréhension commune de la notion d’« angle ».



3. Demander l'inspection du premier article

Avant la production en série, demandez au fabricant de fournir un rapport d'inspection du premier article afin de confirmer que l'angle est conforme aux exigences avant de procéder à la production par lots.



4. Choisissez un fabricant disposant de capacités de rectification CNC.

Les rectifieuses CNC peuvent contrôler avec précision la trajectoire de la meule, en maintenant l'écart angulaire à ±0,3°.



5. Tenir compte de la marge de rectification

Pour lames de refendage personnaliséesVous pouvez spécifier « tolérance de rectification 0,1-0,2 mm » sur le dessin pour permettre une rectification de précision finale et un réglage d'angle.



8. Capacité de contrôle d'angle de Mingbai Technology



Mingbai Mechanical Tool Technology Co., Ltd. utilise des rectifieuses CNC à cinq axes, garantissant une précision de contrôle de l'angle de coupe de ±0,3°. Chaque lame de précision est inspectée au profilomètre avant expédition et un rapport de contrôle angulaire est fourni. Nous garantissons que l'écart entre l'angle spécifié sur le plan et l'angle d'usinage réel est ≤ ±0,5° (et peut être ramené à ±0,3° dans certains cas particuliers).



Conclusion



L'écart entre l'angle de bord indiqué sur le dessin et le résultat d'usinage réel peut provenir de multiples facteurs : référence de mesure, rayon de bord, déformation thermique, usure de la meule, précision de l'instrument ou spécifications de dessin incomplètes. Dès lors que les deux parties s'accordent sur les spécifications, les mesures et le contrôle, cet écart peut être maîtrisé et rester dans une plage acceptable. Mingbai Technology s'engage à une fabrication de précision, garantissant une correspondance parfaite entre votre dessin et le produit final.
