Lors de la personnalisation de lames de forme spéciale, quels sont les pièges à éviter dans la définition des spécifications relatives à l'angle de tranchant ?

Lors de la personnalisation lames personnalisées, lames circulaires, ou lames de refendageLa spécification de l'angle de tranchant est l'étape la plus sujette aux erreurs et la plus susceptible d'entraîner des litiges ultérieurs. Un « 30 degrés » apparemment clair peut avoir des significations totalement différentes selon les fabricants ou les techniciens. Forte de son expérience dans le traitement des commandes de lames de formes spéciales, la société Mingbai Mechanical Tool Technology Co., Ltd. identifie cinq principaux écueils liés à la spécification de l'angle de tranchant sur les plans et explique comment les éviter.

1. Premier piège : spécifier uniquement l’angle sans la direction.

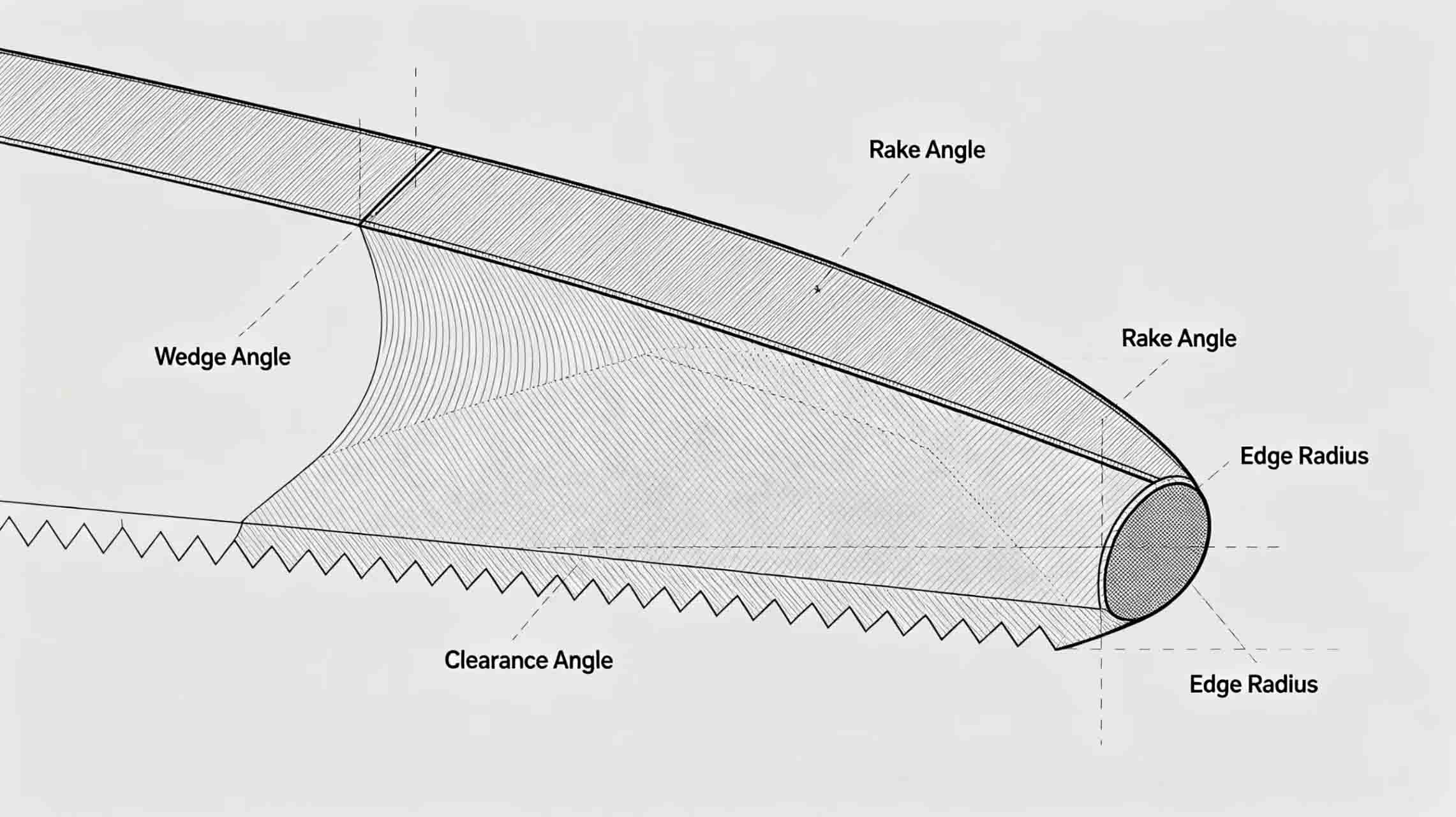

L'angle de bord est un concept tridimensionnel qui comprend trois directions : l'angle de coupe, l'angle de dépouille et l'angle de dégagement. De nombreux schémas indiquent simplement « angle de bord 30 degrés » sans préciser de quel angle il s'agit.

L'angle de dépouille est l'angle formé par les deux faces de l'arête de coupe ; il détermine l'équilibre entre tranchant et résistance. L'angle de coupe est l'angle formé par la face de l'arête de coupe et le plan vertical ; il influe sur la direction d'évacuation des copeaux. L'angle de dégagement est l'angle formé par la face de l'arête de coupe et la surface usinée ; il influe sur le frottement.

Spécifications correctesDessinez une vue en coupe locale agrandie, en indiquant clairement les valeurs de l'angle de dépouille, de l'angle de coupe et de l'angle de dégagement. Pour les lames en alliage ou en acier inoxydable, ces trois angles ont chacun une fonction différente et ne doivent pas être confondus.

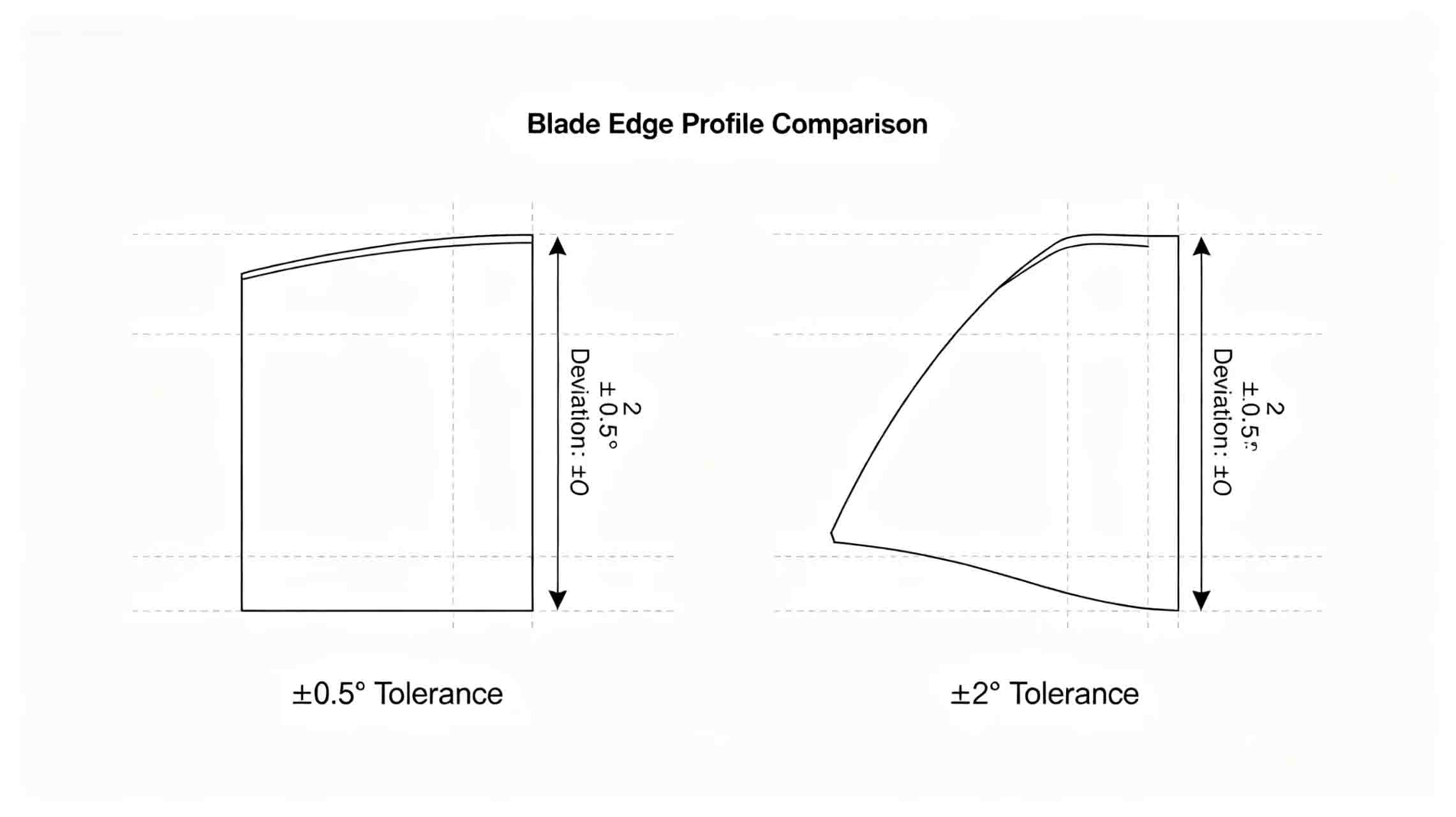

2. Deuxième piège : Ne pas spécifier la tolérance angulaire

L'angle d'arête n'est pas une valeur absolument précise ; une marge de variation est tolérée. En l'absence de tolérance spécifiée, le fabricant utilise par défaut des normes générales telles que ± 2 degrés, ce qui peut ne pas correspondre à vos besoins réels.

ConséquenceL'angle de biseau de 25 degrés que vous prévoyez peut se retrouver meulé à 27 degrés, ce qui augmente considérablement la résistance à la coupe.

Spécifications correctesIndiquez la tolérance angulaire, par exemple « angle de coin 25 degrés plus ou moins 0,5 degré ». Pour les lames de machines de précision, une tolérance maximale de plus ou moins 0,5 degré est recommandée.

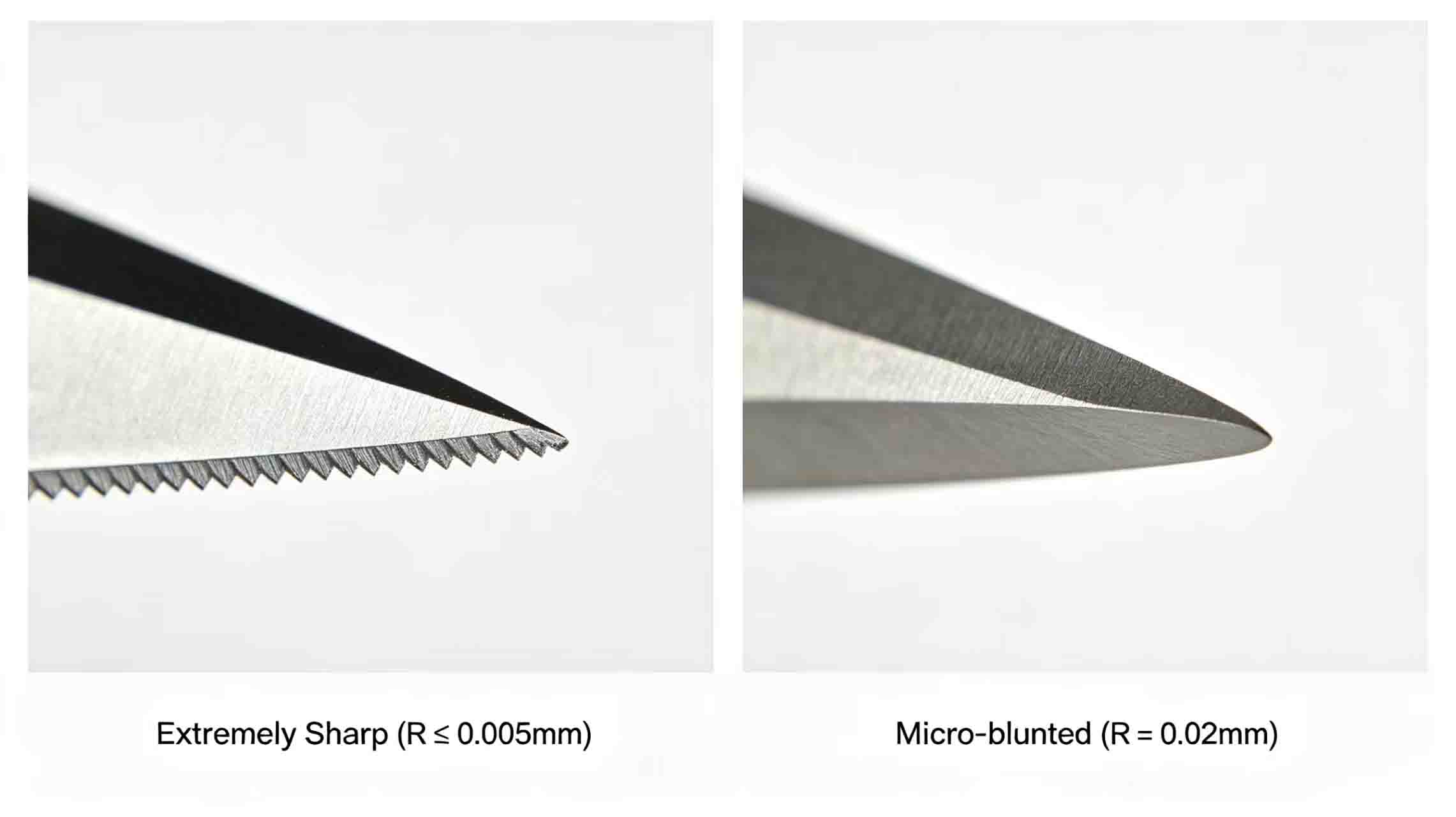

3. Troisième piège : Négliger le rayon de courbure ou la valeur de passivation

L'angle de coupe décrit uniquement l'angle entre les deux faces du tranchant, sans préciser la forme microscopique de la pointe. Un même angle de biseau de 25 degrés peut être affûté en une pointe extrêmement fine d'un rayon de 0,005 millimètre ou moins, ou encore présenter un rayon de micro-passivation de 0,02 millimètre. Les performances de coupe et la durée de vie diffèrent considérablement entre ces deux cas.

ConséquenceVous souhaitez un tranchant micro-passivé résistant à l'usure, mais le fabricant produit un tranchant extrêmement fin, ce qui entraîne des ébréchures fréquentes.

Spécifications correctesAjoutez une spécification pour le « rayon de courbure R » sur le dessin. lames de refendage personnalisées Pour la découpe d'acier ordinaire, une valeur R de 0,01 à 0,02 millimètre est appropriée.

4. Quatrième piège : Ne pas préciser l’emplacement de la mesure sur le bord

Pour les lames de forme spéciale, l'angle de coupe peut varier le long du profil. Si vous spécifiez seulement « angle de coupe 30 degrés », le fabricant ne peut pas déterminer s'il faut effectuer la mesure au point le plus haut, au point le plus bas ou à un autre endroit précis du tranchant.

ConséquenceLa lame finie peut atteindre l'angle spécifié en un seul point, avec des écarts importants ailleurs.

Spécifications correctesIndiquez que « l'angle de bord est l'angle du coin dans la section transversale normale en chaque point du profil ». Fournissez un modèle 3D si nécessaire.

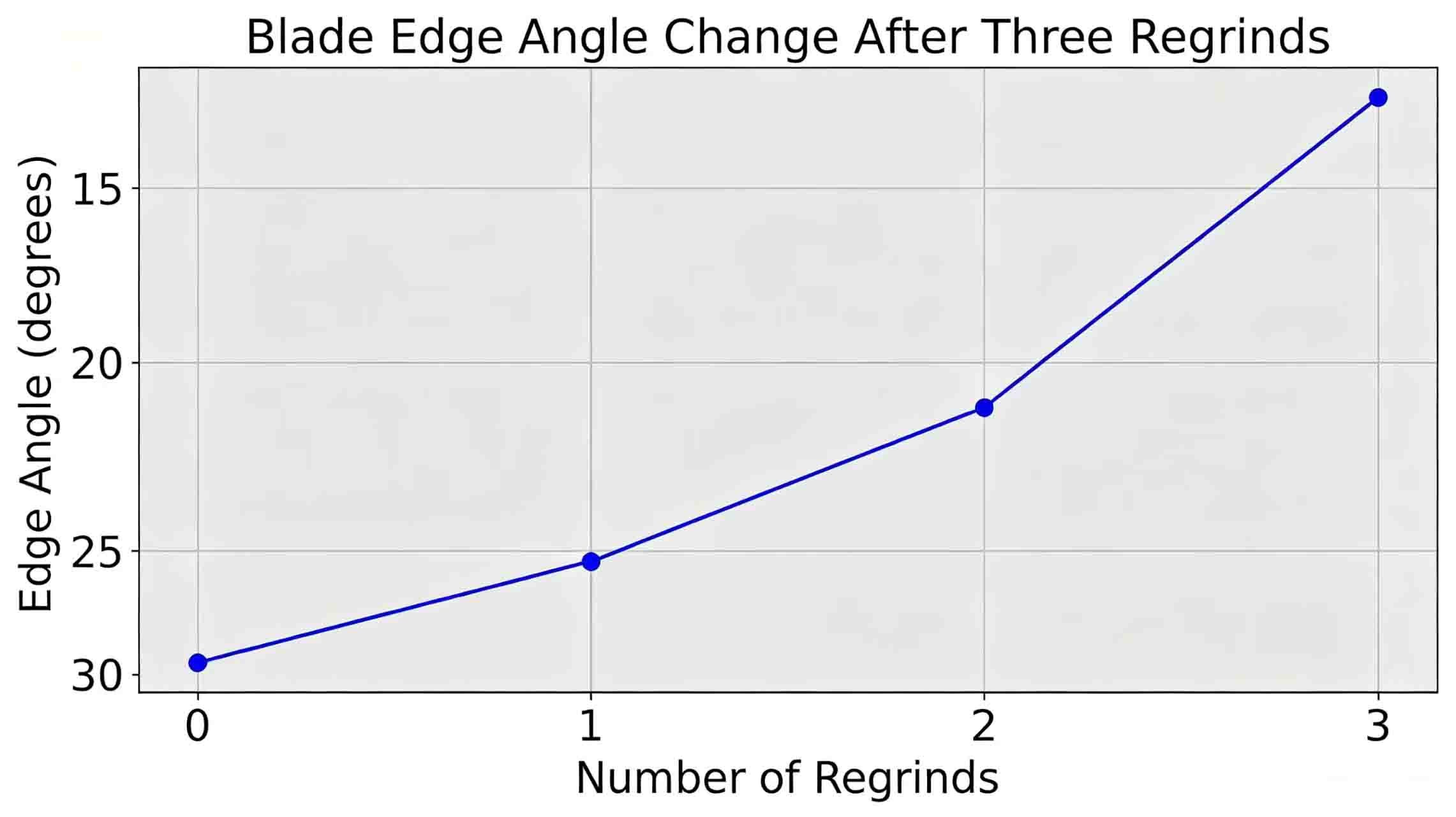

5. Cinquième piège : confondre l’angle initial du tranchant avec l’angle après réaffûtage

Les lames nécessitent plusieurs réaffûtages au cours de leur durée de vie. La modification de l'angle de coupe après chaque réaffûtage dépend de la géométrie de la lame.

ProblèmeSi le dessin ne spécifie que l'angle initial, mais que la lame est conçue comme un modèle réaffûtable, l'angle diminue après réaffûtage, ce qui affecte les performances de coupe.

Spécifications correctes: Indiquez clairement que « cet angle correspond à l'état initial, et que la variation d'angle après un maximum de trois réaffûtages ne doit pas dépasser plus ou moins 1 degré ».

6. Comment éviter ces pièges ?

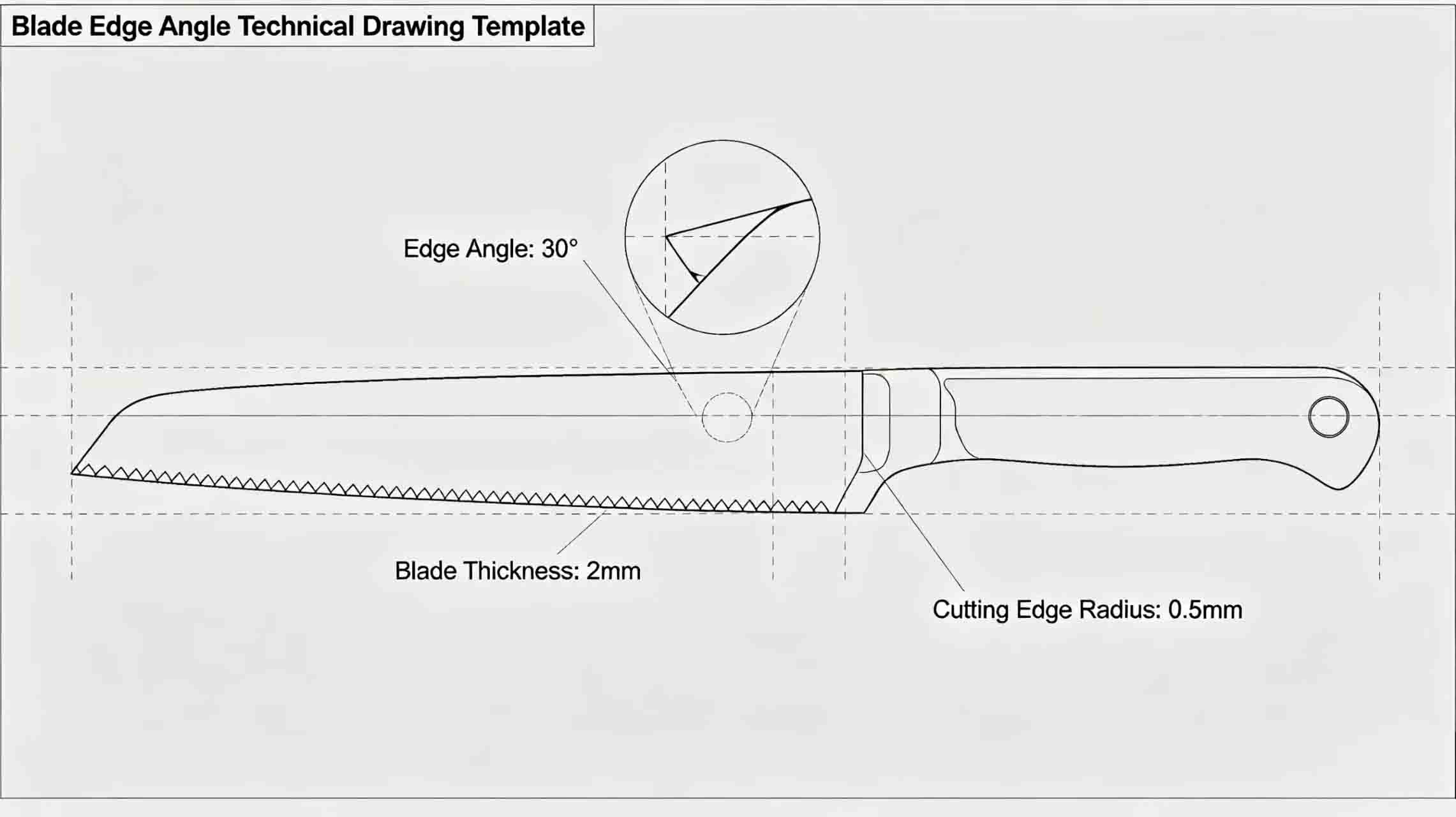

Commencez par fournir des vues en coupe. Dessinez au moins une coupe locale agrandie de la zone de bord, en indiquant tous les angles et le rayon.

Deuxièmement, veuillez vous référer aux normes Mingbai. Nous pouvons fournir un modèle standard pour spécifier les angles des bords ; il vous suffit de le remplir conformément au modèle.

Troisièmement, considérons un échantillon d'essai. Pour les complexes forme spéciale lames circulairesIl est recommandé de fabriquer d'abord une lame d'essai pour vérifier l'effet de l'angle.

Assistance technique de Mingbai Technology

Nous proposons des services de révision de dessins pour lames de forme spéciale, lames de refendage et lames mécaniques. Avant de passer commande, nos ingénieurs vérifieront que les spécifications d'angle sont complètes et pertinentes, et vous proposeront des modifications.

Conclusion

L'angle de tranchant est un élément essentiel pour la performance d'une lame. Des spécifications imprécises peuvent entraîner l'utilisation de lames inadaptées, voire leur mise au rebut. Mingbai Mechanical Tool Technology Co., Ltd. vous recommande de prendre 10 minutes pour confirmer les spécifications de l'angle de tranchant avec notre équipe technique avant de passer commande. En évitant tout problème, votre personnalisation sera une réussite dès le premier essai.
