L'impact de la géométrie des lames de refente sur la transformation du papier et du film

Dans le domaine du refendage de précision pour les matériaux flexibles tels que le papier, le film et la feuille d'aluminium, la géométrie de la lame détermine souvent la réussite ou l'échec du processus de transformation. Une différence d'angle apparemment minime peut transformer un bord de coupe lisse et net en un bord couvert de bavures. Un choix inapproprié de conception de la lame peut entraîner l'arrêt d'une ligne de production à grande vitesse en raison de l'accumulation de poussière. En tant que fabricant professionnel de lames de refendage, lames circulaireset divers types de lames personnaliséesLa société Mingbai Mechanical Tool Technology Co., Ltd. a mené des recherches approfondies sur les mécanismes par lesquels la géométrie des lames affecte la qualité de découpe des matériaux en papier et en film et a développé un cadre d'optimisation scientifique.

1. Pourquoi la découpe du papier et du film est-elle si sensible à la géométrie de la lame ?

Contrairement à la découpe des métaux, les matériaux flexibles tels que le papier, le film et le papier aluminium présentent des caractéristiques comme une faible rigidité, une grande ductilité et une sensibilité à la chaleur. Leur mode de rupture lors du refendage n'est pas la rupture par cisaillement, mais plutôt la déchirure par traction ou la fusion thermique. Par conséquent, la géométrie de la lame doit être parfaitement adaptée aux propriétés physiques de ces matériaux pour obtenir une coupe nette et précise.

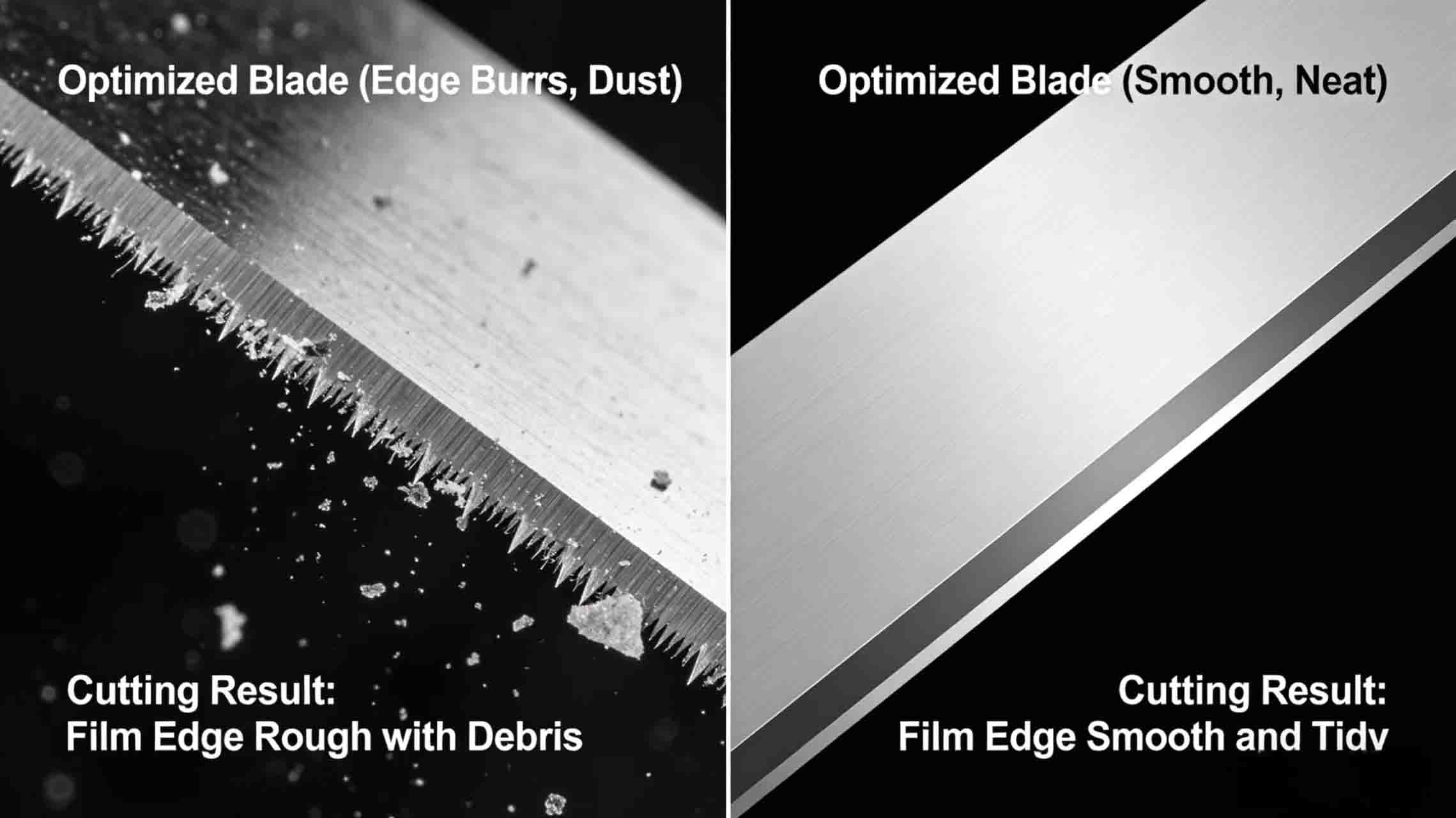

Lorsque la géométrie des pales est inadaptée, les problèmes courants incluent :

· Bavures ou poussières sur les bords (poussière de papier, débris de film)

· Bords coupés bouclés ou ondulés

• Étirement et déformation du matériau entraînant une largeur irrégulière

• Fusion ou adhérence des bords causée par l'accumulation de chaleur

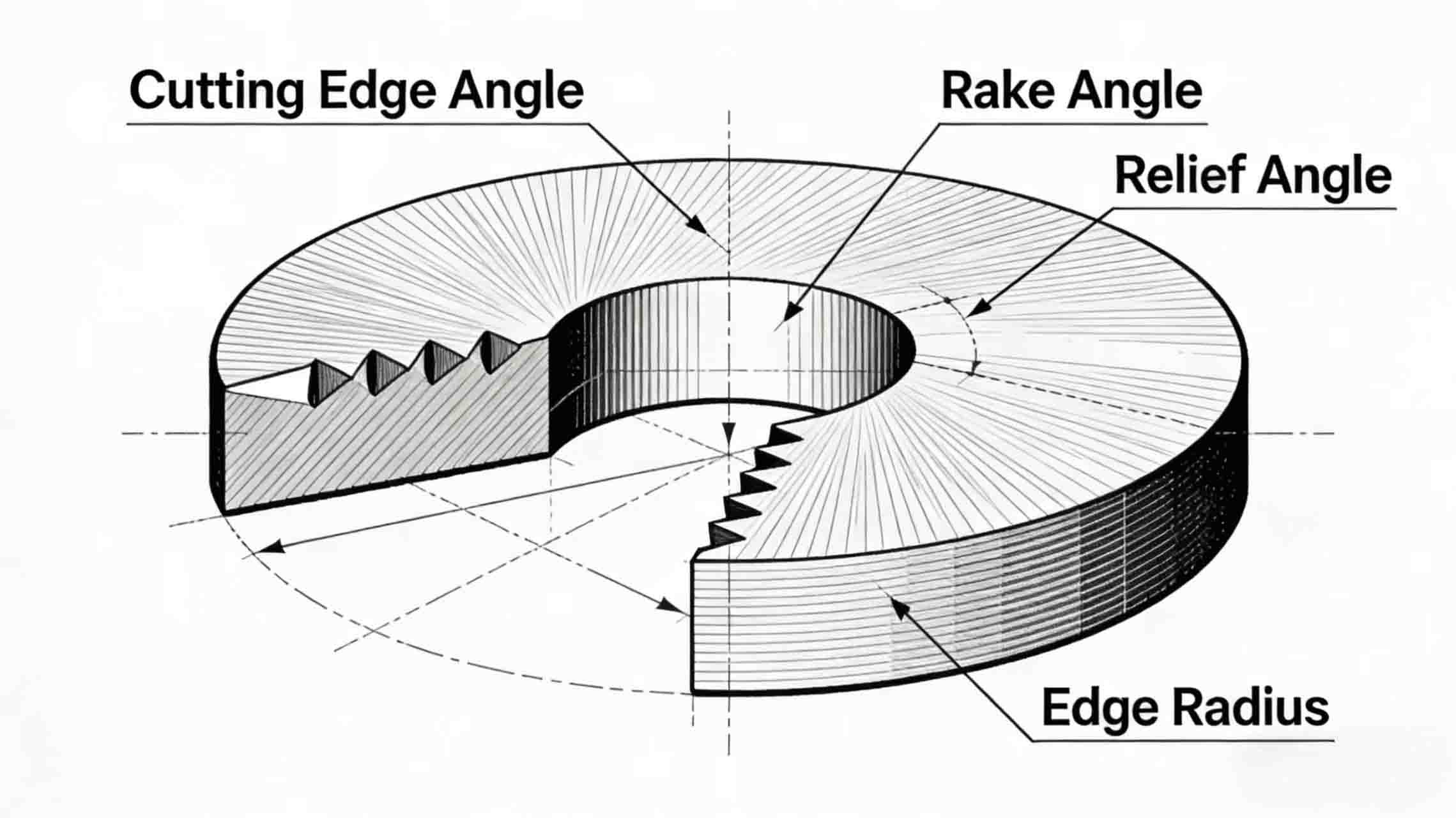

2. Paramètres géométriques clés et leurs effets

1. Angle du bord

L'angle de coupe est le principal paramètre influençant la qualité de la découpe. Pour le papier et le film, cet angle est généralement choisi entre 15° et 30°.

· Petit angle (15°-20°) : Le tranchant est affûté et offre une faible résistance à la coupe, ce qui le rend adapté aux matériaux extrêmement fins comme les films de condensateurs et les feuilles d'aluminium. Cependant, un angle trop faible réduit sa résistance, le rendant susceptible de s'ébrécher lors de coupes à grande vitesse ou en présence d'impuretés dans les matériaux.

· Grand angle (25°-35°) : Le bord est plus robuste, ce qui convient aux papiers épais ou aux matériaux composites chargés. Cependant, un angle trop important augmente la résistance à la coupe, ce qui peut facilement provoquer des indentations ou des bavures sur le bord du matériau.

Pour lames de machines de précisionMingbai Technology peut recommander l'angle de tranchant optimal en fonction de l'épaisseur du matériau et de la vitesse, en le contrôlant précisément pendant l'affûtage.

2. Angle de chasse et angle de dégagement

L'angle de coupe influe sur la direction d'écoulement des copeaux (ou des déchets de coupe), tandis que l'angle de dégagement détermine la surface de contact entre la lame et le matériau.

· Angle de râteau : Un angle de coupe positif (+5° à +15°) permet une évacuation fluide des copeaux, réduisant ainsi le frottement, et convient à la plupart des films et papiers. Un angle de coupe nul ou négatif est utilisé pour les matériaux extrêmement fins ou facilement extensibles afin d'assurer un meilleur support.

· Angle de dégagement : Un angle de dépouille trop faible augmente le frottement entre la lame et le matériau, générant chaleur et poussière. Un angle de dépouille trop important fragilise le support du tranchant, ce qui peut facilement provoquer des vibrations. Généralement, l'angle de dépouille est compris entre 5° et 12°.

3. Rayon de courbure

Le rayon de courbure du bord est l'indicateur principal permettant de distinguer un bord « net » d'un bord « émoussé ». Pour le refendage du papier et du film, le rayon de courbure du bord doit être contrôlé avec précision en fonction des caractéristiques du matériau.

• Netteté de qualité miroir (R ≤ 5 μm) : Convient aux applications exigeant l'absence de bavures et de poussière, comme les films PET, les films polyimides et les feuilles d'aluminium. Cependant, les arêtes extrêmement tranchantes ont une durée de vie relativement plus courte et nécessitent l'utilisation de revêtements de haute qualité.

• Micro-passivé (R ≈ 10-20 μm) : Adaptée au papier kraft, aux étiquettes autocollantes et aux films composites. La micro-passivation garantit une qualité de coupe optimale tout en prolongeant considérablement la durée de vie de la lame.

En utilisant lame usinée CNC Grâce à sa technologie, Mingbai Technology peut contrôler le rayon de courbure des bords avec une tolérance de ±1 μm, répondant ainsi aux exigences strictes de divers matériaux.

4. Planéité et concentricité de la lame

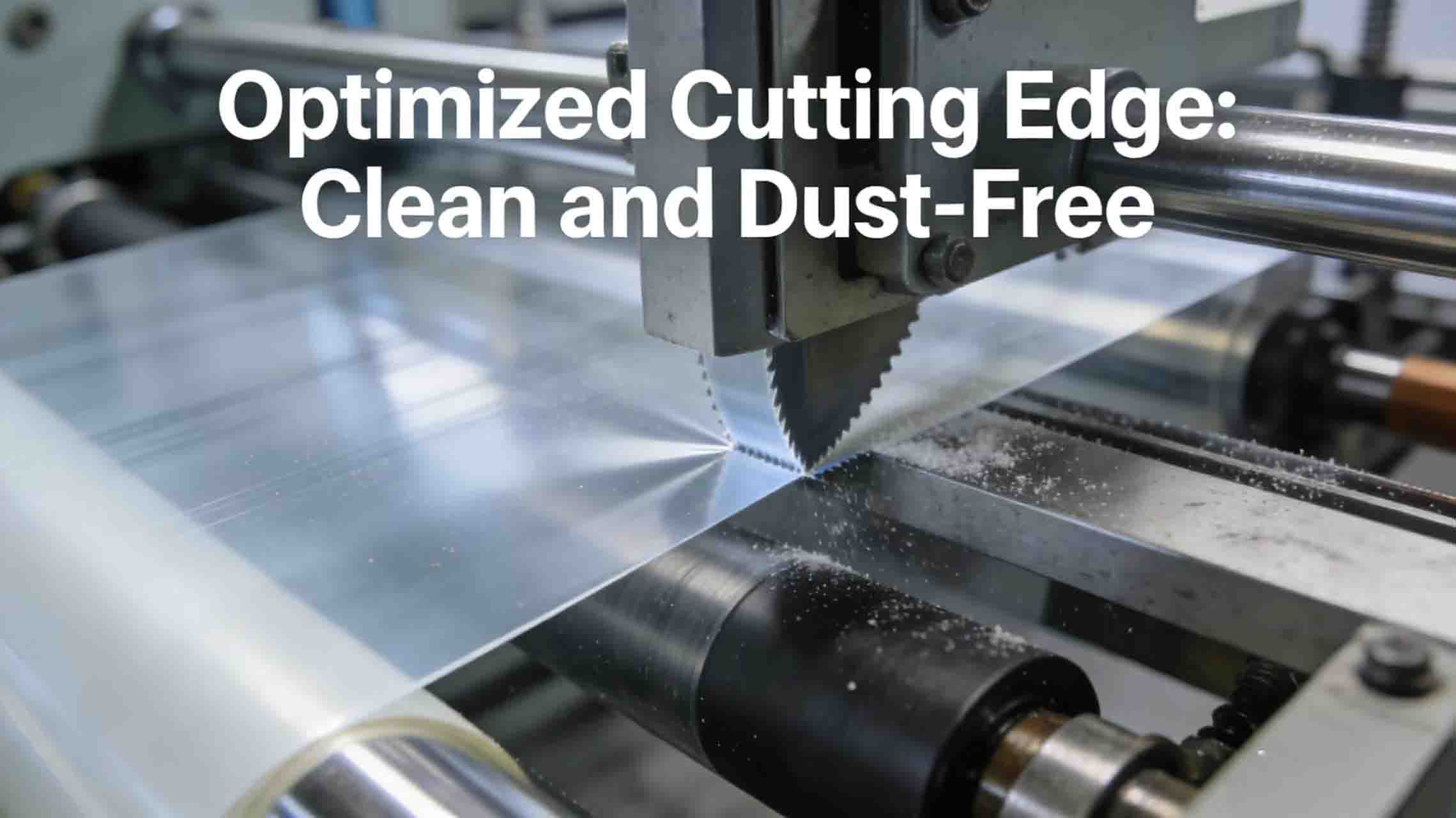

Pour le refendage rotatif (comme le refendage à lame circulaire), la planéité et la concentricité de la lame affectent directement la stabilité de la coupe.

• Planéité insuffisante : Le faux-rond axial lors de la rotation de la lame entraîne des bords de coupe ondulés et des fluctuations de largeur.

• Tolérance excessive à la concentricité : Le faux-rond radial provoque une variation périodique de l'écartement des pales, ce qui entraîne la formation localisée de bavures et de poussière.

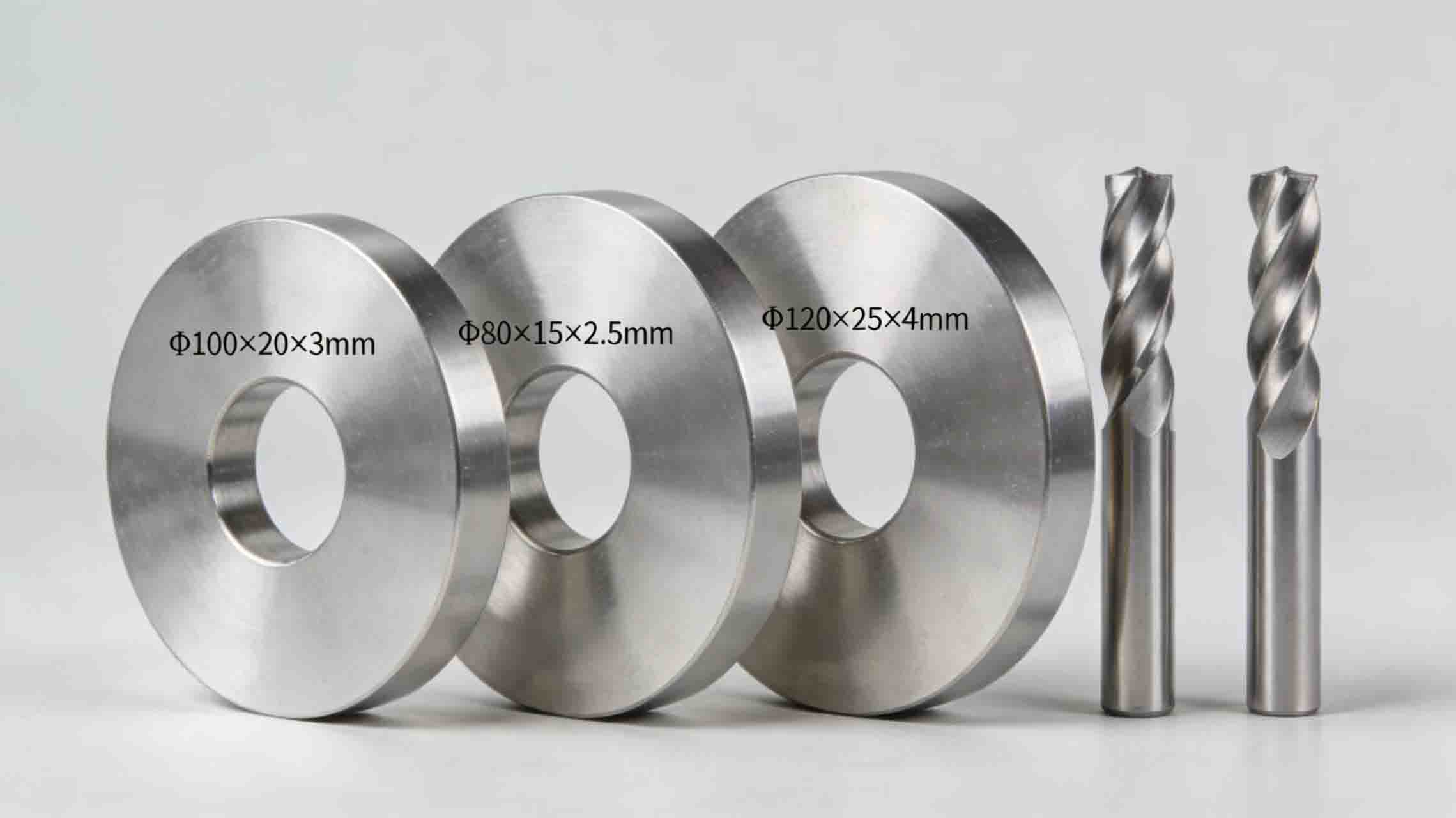

Le lames circulaires Les produits de Mingbai Technology peuvent atteindre une planéité contrôlée à 0,002 mm près et une concentricité ≤ 0,005 mm, assurant un refendage stable et rapide.

3. Recommandations d'optimisation des paramètres géométriques pour différents matériaux

Pour un film de condensateur d'une épaisseur typique de 2 à 12 μm, l'angle de bord recommandé est de 15° à 18° avec un angle de dégagement de 6° à 8°, un rayon de bord R ≤ 3 μm et un revêtement DLC est suggéré.

Pour les films PET allant de 12 à 100 μm, un angle de bord de 18° à 22° et un angle de dégagement de 8° à 10° sont recommandés, avec un rayon de bord R ≤ 5 μm et un revêtement TiN ou TiAlN.

Les feuilles d'aluminium de 7 à 50 μm fonctionnent généralement mieux avec un angle de bord de 16° à 20°, un angle de dégagement de 6° à 8°, un rayon de bord R ≤ 5 μm et un revêtement DLC ou TiN.

Pour le papier kraft d'une épaisseur de 80 à 300 µm, un angle de bord de 22° à 28° et un angle de dégagement de 10° à 12° fonctionnent bien, avec un rayon de bord d'environ 12 µm et soit sans revêtement, soit avec un chrome dur.

Les étiquettes auto-adhésives de 100 à 200 μm nécessitent un angle de bord de 20° à 25°, un angle de dégagement de 8° à 10°, un rayon de bord d'environ 10 μm et un revêtement antiadhésif.

Un film composite de 50 à 150 μm est mieux servi avec un angle de bord de 20° à 25°, un angle de dégagement de 8° à 10°, un rayon de bord d'environ 8 μm et un revêtement en TiN ou TiCN.

Remarque : Les valeurs ci-dessus sont des références et doivent être ajustées en fonction de la rigidité et de la vitesse de l’équipement.

4. Effets synergiques de la géométrie, du revêtement et du matériau

La géométrie de la lame n'existe pas isolément ; associée au revêtement et au substrat, elle détermine le résultat de la découpe.

· Correspondance des revêtements : Un bord tranchant (angle et rayon faibles) associé à un revêtement à faible coefficient de frottement comme le DLC réduit considérablement l'adhérence, ce qui est particulièrement adapté aux matériaux adhésifs. Un bord plus robuste (rayon plus important) associé à un revêtement résistant à l'usure comme le TiAlN convient au refendage de papier épais nécessitant une longue durée de vie.

· Sélection du substrat : L'acier rapide issu de la métallurgie des poudres est idéal pour la fabrication de lames de refendeuse sur mesure aux géométries complexes ; sa structure à grains fins permet d'obtenir des rayons de courbure extrêmement faibles sans ébréchure. Le carbure est utilisé pour le refendage de feuilles ultra-minces, mais sa mise en œuvre est plus délicate et exige une précision géométrique extrême.

5. Pratiques d'optimisation de Mingbai Technology

Au service de l'industrie de la transformation du papier et du film, Mingbai Mechanical Tool Technology Co., Ltd. a acquis une vaste expérience dans l'optimisation des paramètres géométriques. Nous aidons nos clients à obtenir un refendage de haute qualité grâce à :

1. Analyse des matériaux : Tests des matériaux des clients pour déterminer l'épaisseur, la dureté, le coefficient de frottement, la sensibilité à la chaleur et d'autres paramètres.

2. Conception géométrique : Conception de la combinaison optimale d'angle de bord, de rayon, d'angle de coupe et d'angle de dégagement en fonction des caractéristiques du matériau et des paramètres de l'équipement.

3. Fabrication de précision : Utilisation de rectifieuses CNC à cinq axes pour obtenir un contrôle de précision géométrique au niveau du micron.

4. Mise en service sur site : Du personnel technique intervient sur place pour ajuster l'écartement, le chevauchement et la vitesse des lames, afin de garantir que les avantages de la géométrie conçue soient pleinement exploités.

Conclusion

Dans le domaine du refendage du papier et du film, la géométrie de la lame est un paramètre crucial, car elle détermine la qualité de coupe. C'est un art qui allie netteté et durabilité, vitesse et stabilité. Forte de son expertise en géométrie et de ses capacités de fabrication de précision, Mingbai Technology fournit des lames sur mesure, des lames circulaires et des lames de refendeuse aux utilisateurs du monde entier, garantissant ainsi des opérations de refendage nettes, précises et sans défaut.

Si vous rencontrez des problèmes de qualité de découpe, n'hésitez pas à contacter Mingbai Technology. Nos solutions professionnelles d'optimisation géométrique vous garantissent une efficacité de transformation optimale.
