Comment résoudre les problèmes de tension de la bande causés par un positionnement incorrect de la lame de refendage ?

Lors du refendage de matériaux en bande tels que le papier, le film et les étiquettes auto-adhésives, les fluctuations de tension constituent un problème courant qui affecte la qualité du produit fini. De nombreux opérateurs vérifient d'abord les rouleaux de déroulement, d'enroulement ou de traction, mais négligent souvent un facteur critique : le positionnement correct de la lame de refendage. En effet, la position de montage, la précision d'alignement et le positionnement axial de la lame sont essentiels. lames circulaires et lames de refendage Les problèmes de positionnement des lames affectent directement la répartition des forces sur le matériau dans la zone de coupe, induisant ainsi des anomalies de tension tout au long de la chaîne de production. Aujourd'hui, Mingbai Mechanical Tool Technology Co., Ltd. explique, d'un point de vue ingénierie, la relation intrinsèque entre le positionnement des lames et les problèmes de tension, et propose des solutions systématiques.

1. Comment un positionnement incorrect de la lame provoque-t-il des problèmes de tension ?

Le positionnement des lames de refendage dépend de trois dimensions : la position axiale (direction gauche-droite), la hauteur radiale (direction haut-bas) et le parallélisme entre les lames. Lorsque ces paramètres s’écartent des conditions idéales, les perturbations de tension suivantes se produisent :

1. Un écart de positionnement axial provoque un désalignement de la bande

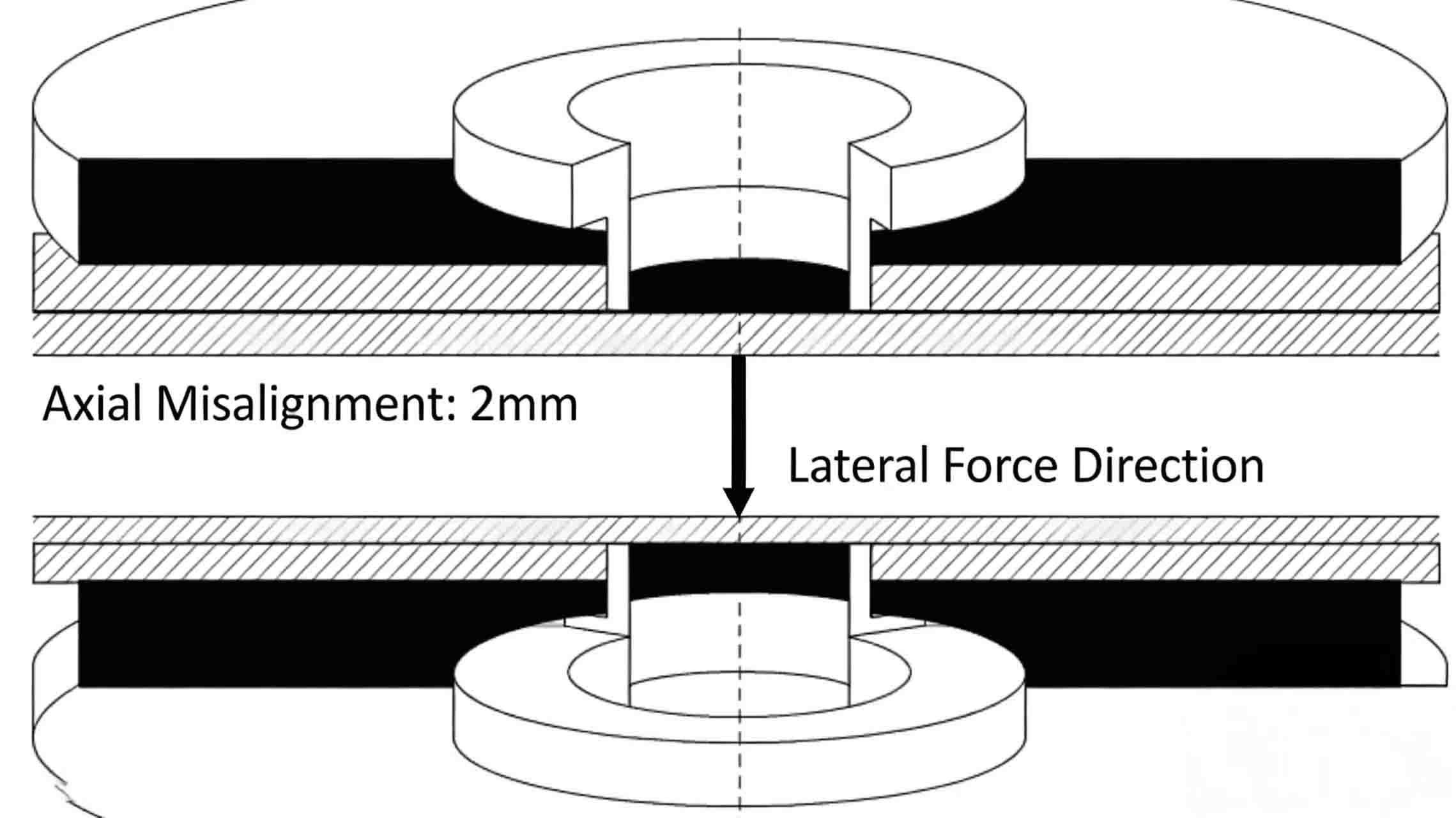

Si le désalignement axial entre les lames supérieure et inférieure dépasse la plage admissible, la bande refendue est soumise à une force latérale. Cette force latérale provoque une déviation de la bande par rapport à sa trajectoire rectiligne après la coupe, ce qui entraîne des bords irréguliers lors du rembobinage et un phénomène de « télescopage ». Pour corriger ce désalignement, les opérateurs augmentent souvent la force de correction du galet de guidage, ce qui provoque des fluctuations de tension périodiques.

2. Les lames non parallèles provoquent un étirement localisé

Lorsque les axes des pales circulaires gauche et droite ne sont pas parallèles (présence d'un angle de tangage ou de lacet), l'écartement entre les pales varie axialement. Le matériau est davantage comprimé dans les zones où l'écartement est faible et étiré dans celles où il est important. Cette répartition inégale des contraintes engendre un déséquilibre de tension sur la largeur du matériau, provoquant, dans les cas bénins, une ondulation des bords et, dans les cas les plus graves, des ruptures fréquentes de l'âme.

3. Une hauteur radiale irrégulière des pales provoque un impact cyclique

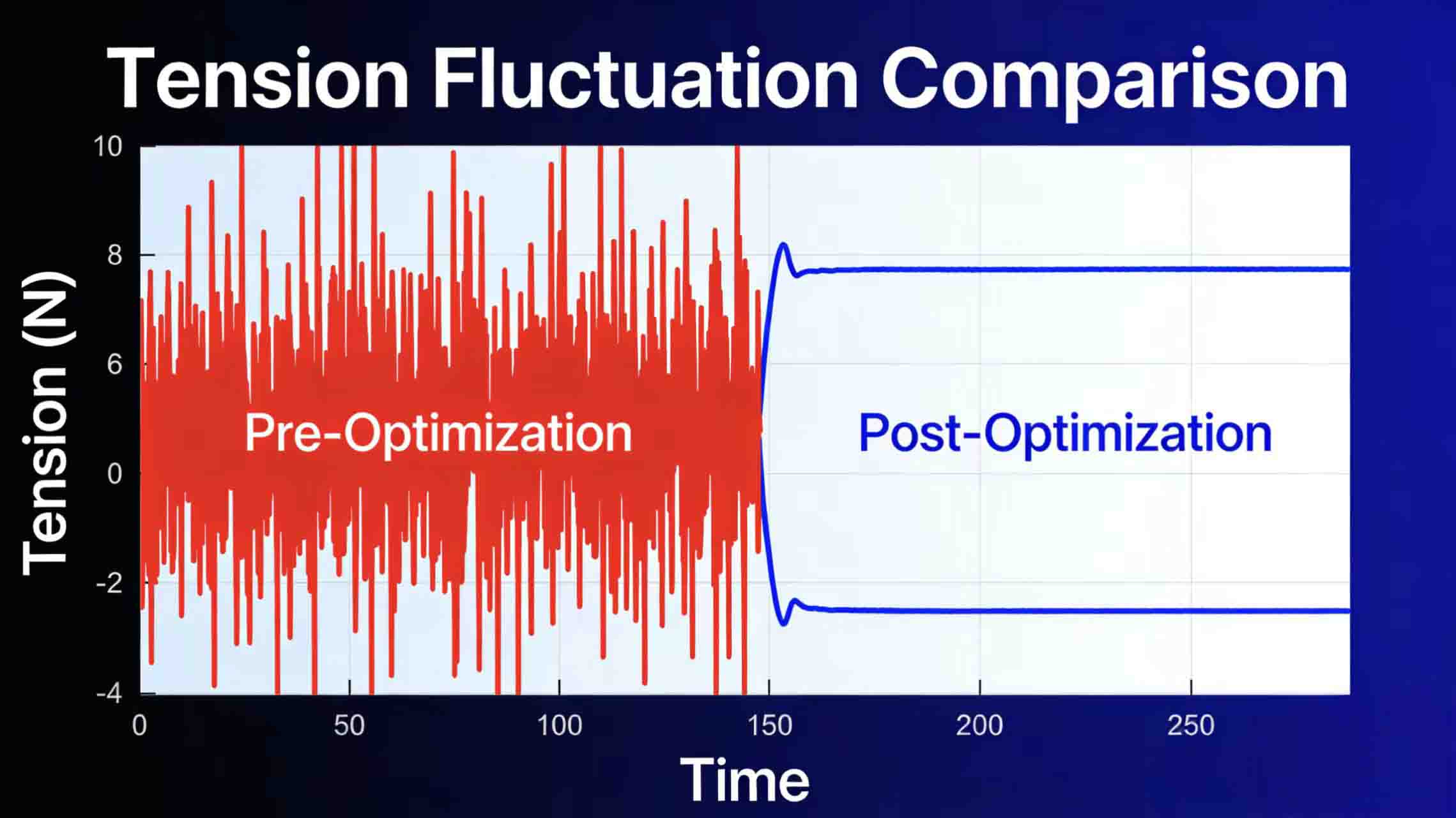

Dans un système de refendage à lames multiples, si la hauteur radiale (chevauchement) d'un ensemble de lames diffère de celle des autres, ce point de coupe exerce une force d'impact supplémentaire sur le matériau. Cet impact se propage sous forme d'ondes de tension vers les extrémités de déroulement et d'enroulement, se manifestant par de fortes fluctuations dans les relevés des capteurs de tension.

4. Montage de lame lâche ou excentrique

Si un lame de refendage Si la lame n'est pas correctement serrée ou si son axe présente une excentricité, elle applique une contrainte alternée au matériau à chaque tour. Cette perturbation de tension, de haute fréquence et de faible amplitude, est difficile à filtrer pour les régulateurs de tension classiques et laisse des marques visibles sur le bord de la fente.

2. Trois étapes pour diagnostiquer les problèmes de positionnement des lames

Avant de régler les paramètres du contrôleur de tension, il est recommandé de vérifier le positionnement de la lame en utilisant les méthodes suivantes :

1. Vérification de l'alignement statique

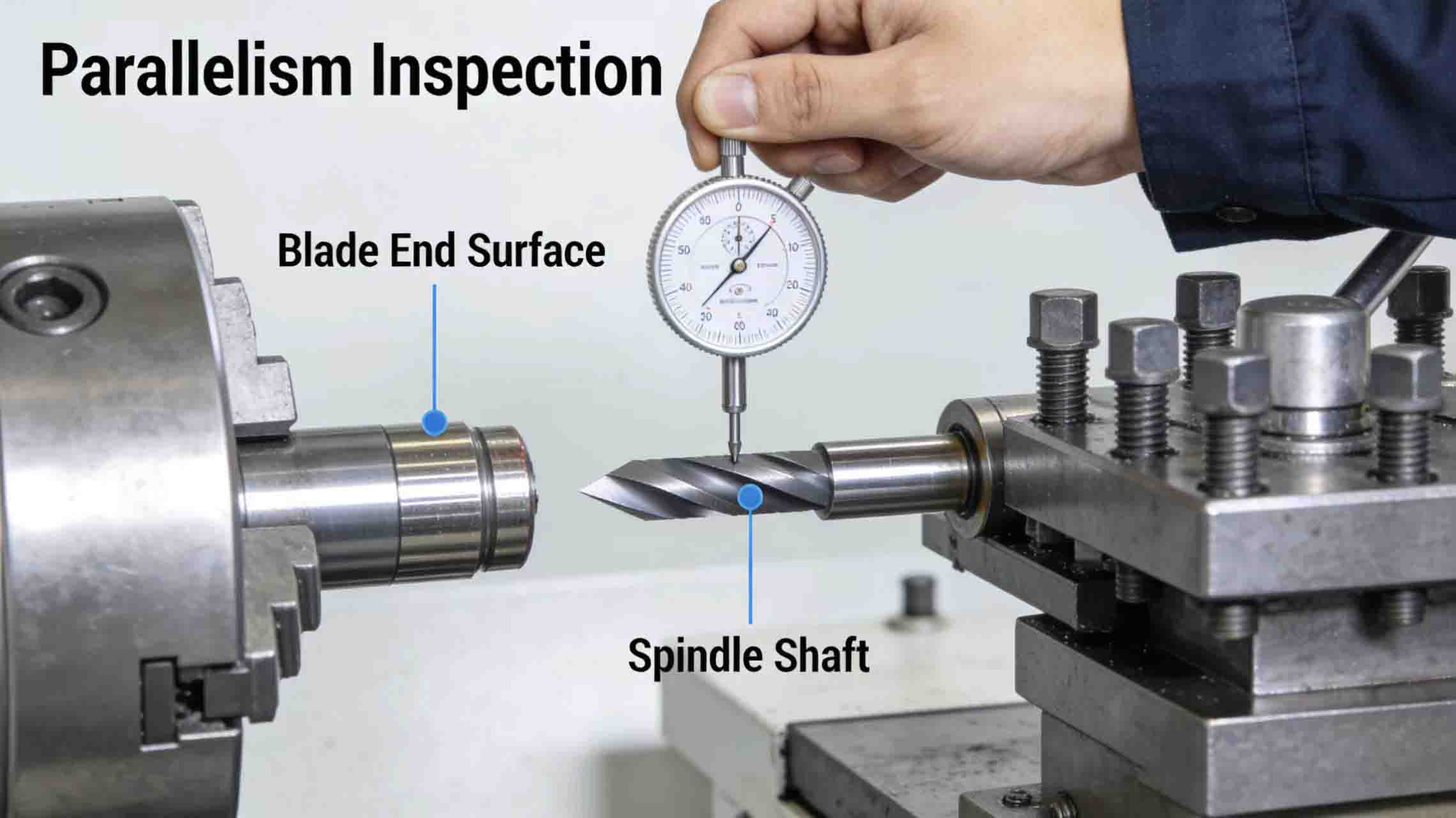

Utilisez un comparateur à cadran ou un outil d'alignement laser pour vérifier le parallélisme entre les axes des pales supérieure et inférieure. L'écart aux deux extrémités ne doit pas dépasser 0,02 mm/m. Vérifiez également le faux-rond axial et le faux-rond radial de chaque pale. lame personnalisée. Typiquement, faux-rond axial ≤ 0,005 mm et faux-rond radial ≤ 0,01 mm.

2. Test de marquage dynamique

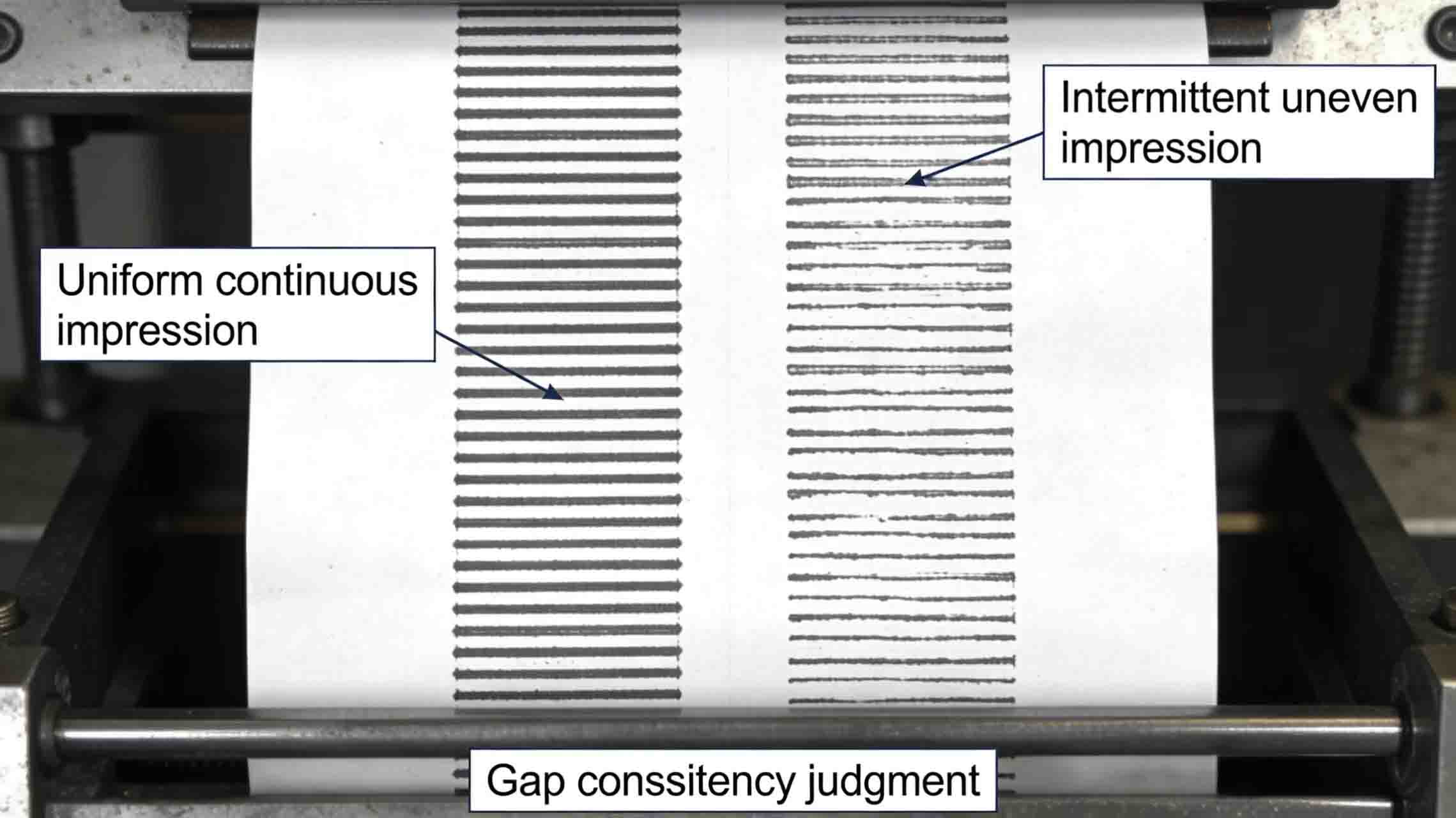

Appliquez une fine couche d'encre de marquage ou utilisez du papier carbone sur les bords de la lame. Faites fonctionner la machine à basse vitesse pendant un court instant, puis examinez les empreintes sur le matériau. Si la largeur de l'empreinte est irrégulière ou intermittente, cela indique un écartement inégal de la lame ou un défaut d'alignement axial.

3. Analyse spectrale des fluctuations de tension

Recueillez les données des capteurs de tension et vérifiez si la fréquence de fluctuation correspond à la fréquence de rotation de l'arbre de pale ou à la fréquence de passage de la pale. Si c'est le cas, on peut en déduire que le problème provient du positionnement de la pale ou de son arbre.

3. Solutions systématiques

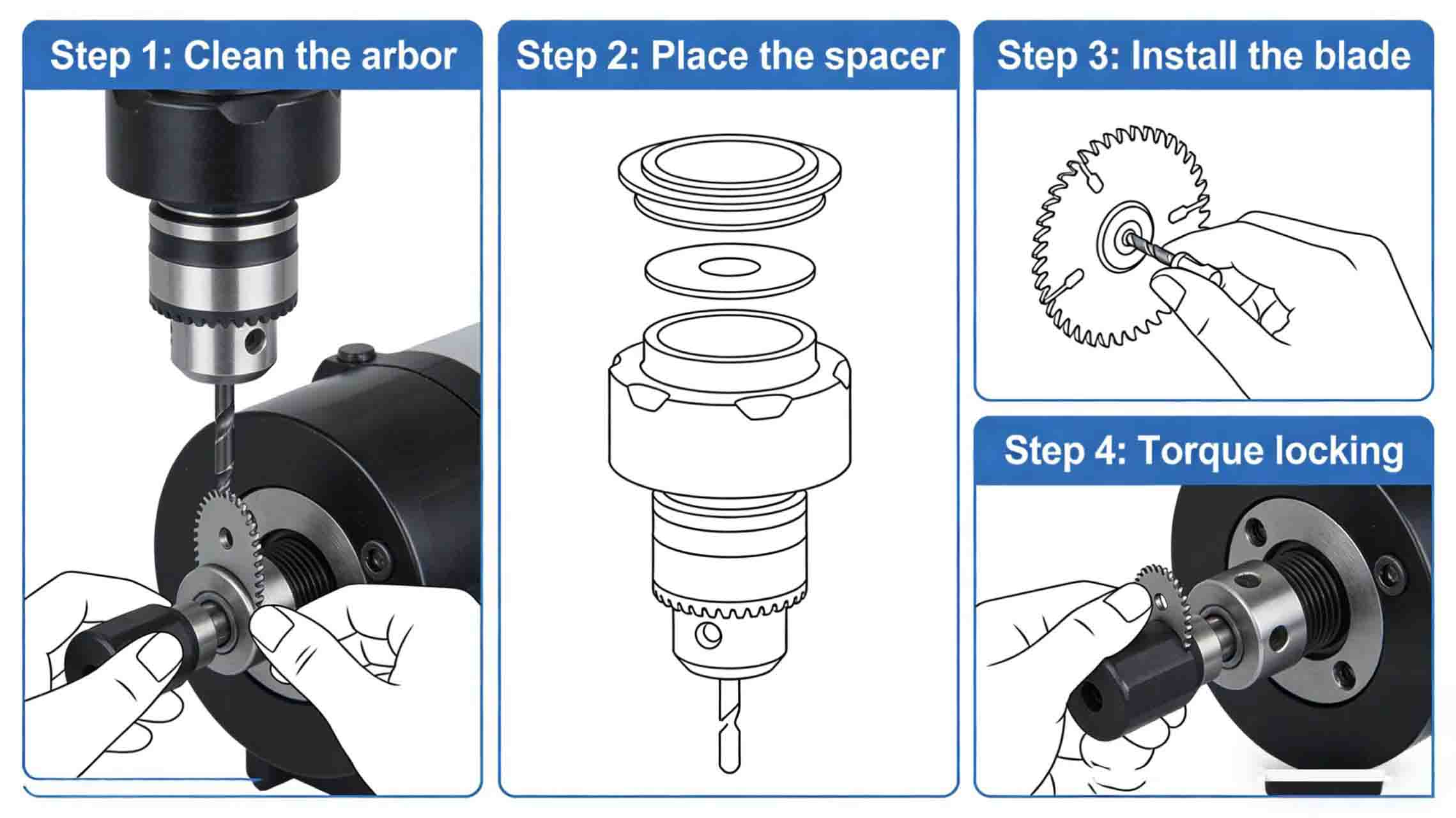

1. Standardiser la procédure d'installation des lames

· Avant l'installation lames de machines de précision, nettoyez soigneusement l'arbre et l'alésage de la lame, en éliminant les bavures et les corps étrangers.

• Utilisez une clé dynamométrique pour serrer les écrous de fixation de la lame selon la séquence et le couple spécifiés afin d'éviter toute déformation de la lame due à un serrage excessif en un seul point.

Pour le refendage à plusieurs lames, il est recommandé d'utiliser une méthode de positionnement par entretoise et écrou. Le parallélisme des faces d'extrémité de l'entretoise doit être ≤ 0,002 mm.

2. Optimiser le positionnement axial des pales

• Calculer les positions axiales théoriques de chaque lame de refendage personnalisée en fonction de la largeur de la fente, et prévoir une marge de réglage fin de 0,1 à 0,3 mm.

Utilisez une jauge d'épaisseur ou un capteur de déplacement laser pour revérifier l'espacement entre les lames adjacentes, en vous assurant que toutes les lames sont réparties uniformément dans le sens axial.

• Pour les lignes de production nécessitant des changements fréquents de spécifications, choisissez des manchons de positionnement gradués ou des arbres à lames à changement rapide afin de réduire les erreurs humaines.

3. Ajuster le parallélisme et l'écartement des lames

• Commencez par ajuster grossièrement le parallélisme horizontal des axes des lames supérieure et inférieure, puis ajustez avec précision l'angle d'inclinaison de chaque lame à l'aide de cales de précision.

• Adopter une « méthode de réglage progressif de l'écart » : commencer par un écart nul, augmenter l'écart de 0,01 mm à chaque fois et effectuer une coupe d'essai jusqu'à obtenir une coupe sans bavure avec une tension stable.

• Consignez les valeurs d'écart optimales pour différents matériaux afin d'établir des instructions de fonctionnement standardisées.

4. Introduction de l'alignement actif et du contrôle en boucle fermée

Pour les refendeuses à grande vitesse et à large largeur, les technologies suivantes peuvent être mises à niveau :

· Surveillance en ligne de la position des pales : Installer des capteurs à courants de Foucault pour obtenir un retour d'information en temps réel sur le faux-rond radial et le déplacement axial des pales.

· Système de réglage automatique des outils : Des servomoteurs actionnent des mécanismes de réglage fin de l'arbre de la pale afin de corriger automatiquement la position de la pale en fonction des signaux de fluctuation de tension.

• Entretoises intelligentes : Utilisez des entretoises à expansion hydraulique ou en alliage à mémoire de forme pour obtenir un positionnement de lame en une seule étape.

4. Lames et services techniques de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. fournit non seulement des lames circulaires de haute précision, des lames de refendage, et lames usinées CNCmais offre également une assistance complète en matière d'installation et de mise en service :

Chaque lame livrée est accompagnée d'un rapport de contrôle de faux-rond, garantissant une précision géométrique adaptée aux applications sensibles à la tension.

Des solutions complètes personnalisées « lame + entretoise » sont disponibles pour réduire les erreurs d'assemblage sur site.

• Des ingénieurs techniques peuvent se rendre sur place pour aider à diagnostiquer les problèmes de positionnement des pales et fournir des recommandations pour l'optimisation de la tension.

5. Étude de cas

Une entreprise de revêtement d'étiquettes autocollantes rencontrait depuis longtemps des problèmes de bavures et de défauts d'assemblage après découpe. L'inspection sur site de l'équipe Mingbai a révélé un défaut d'alignement axial de 0,15 mm entre les lames circulaires supérieure et inférieure, et un défaut de parallélisme de l'axe des lames supérieur à 0,08 mm/m. Après recalibrage du positionnement, l'amplitude des fluctuations de tension a diminué de 60 %, le taux de rebut est passé de 5,2 % à 1,1 % et la durée de vie des lames a augmenté de 30 %.

Conclusion

Les problèmes de tension lors du refendage ne sont pas toujours imputables au régulateur de tension lui-même, mais plutôt à la conception mécanique du positionnement de la lame. Chaque détail, de l'installation précise de la lame au réglage de l'écartement, en passant par l'ajustement du parallélisme, influe sur l'état de contrainte du matériau dans la zone de coupe. Forte de son expertise en lames circulaires, lames de refendeuse et lames sur mesure, Mingbai Technology vous aide à éliminer les risques de tension à la source et à obtenir une production de refendage fluide et efficace.
