Pourquoi les lames en acier inoxydable produisent-elles toujours un bourrelet sur le tranchant lors du cisaillement ?

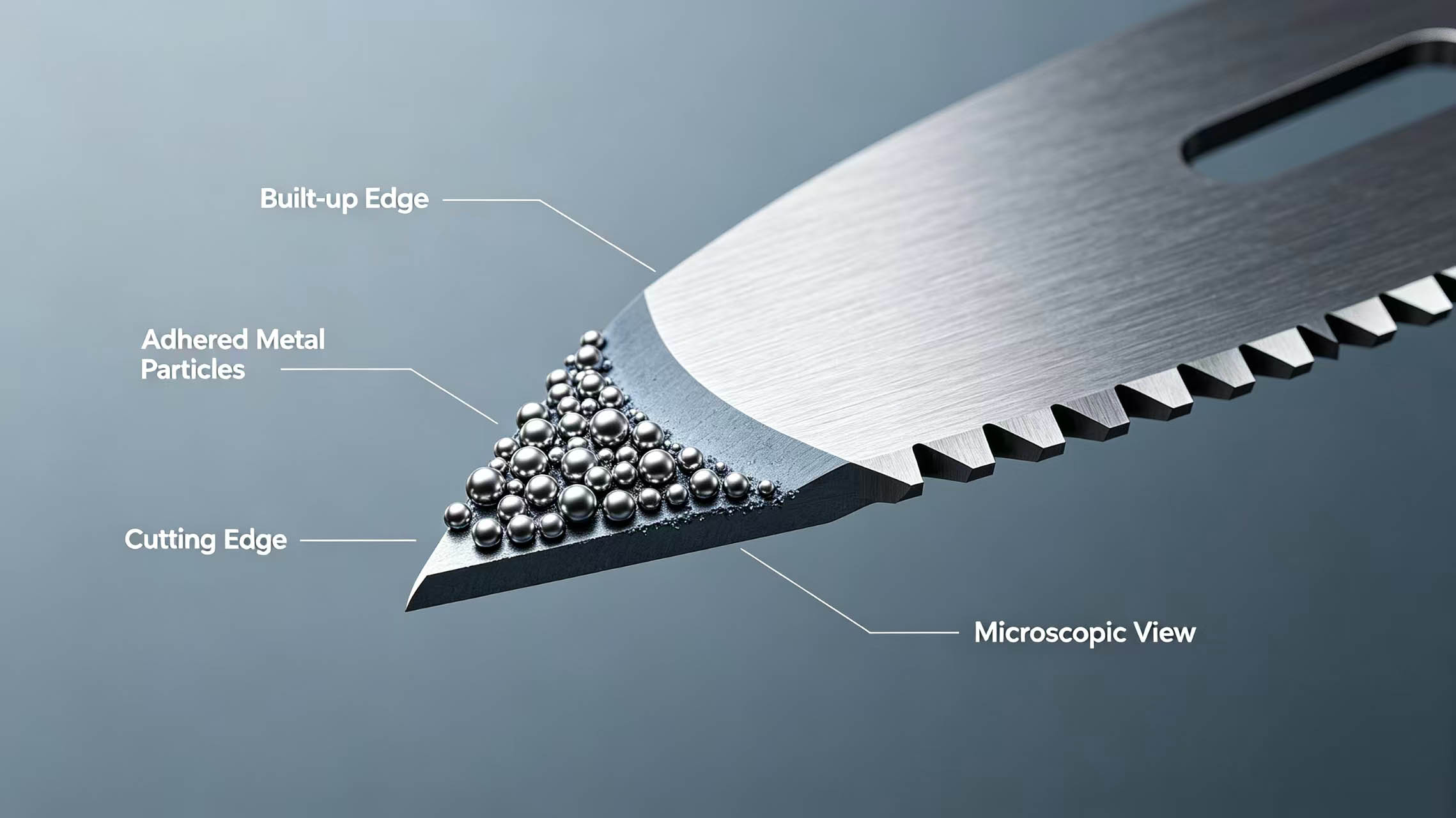

Lors du refendage de bandes d'acier inoxydable, une accumulation collante, semblable à une « tumeur », apparaît souvent sur le tranchant des lames : c'est ce qu'on appelle l'arête rapportée. Elle se forme par de minuscules particules métalliques issues du matériau cisaillé, qui se soudent à froid sur le tranchant sous l'effet de la température et de la pression élevées. L'arête rapportée non seulement rend le tranchant rugueux et augmente la formation de bavures, mais accélère également son usure et peut, dans les cas les plus graves, provoquer des ébréchures. Forte de son expérience de plusieurs années dans le refendage de l'acier inoxydable, la société Mingbai Mechanical Tool Technology Co., Ltd. analyse les causes de ce phénomène et propose des solutions.

1. Mécanisme de formation des bordures bâties

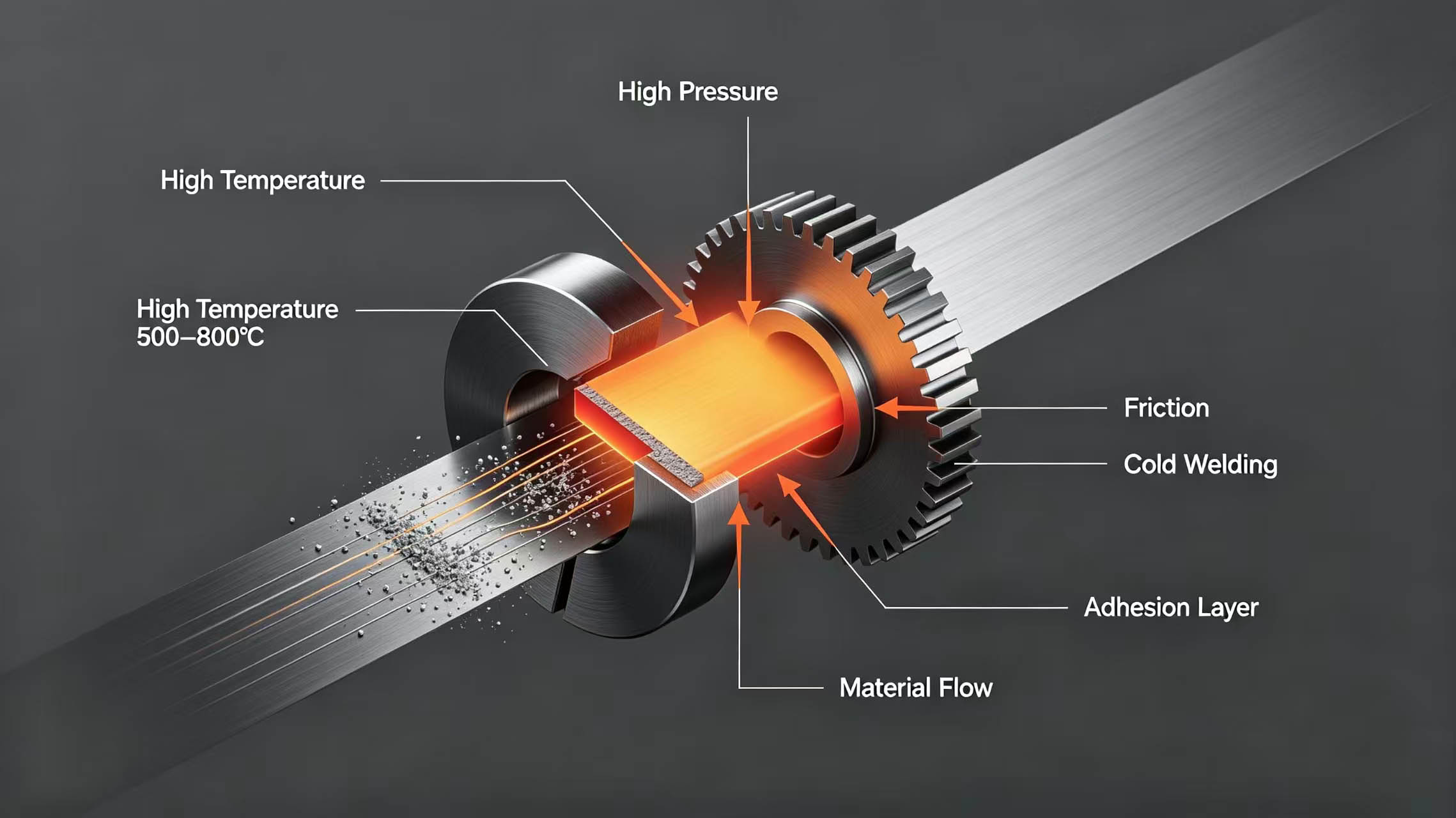

L'acier inoxydable présente une ténacité élevée, une forte tendance à l'écrouissage et une faible conductivité thermique. Lors du cisaillement, un frottement intense se produit entre le tranchant et le matériau, provoquant une forte élévation de température (atteignant localement 500 à 800 °C). Sous l'effet de la température et de la pression élevées, des éléments tels que le chrome et le nickel contenus dans l'acier inoxydable subissent un phénomène de « soudure à froid » avec la surface du tranchant ; des particules de matériau adhèrent et s'accumulent progressivement, formant un bord rapporté.

La croissance du bord rapporté est dynamique : il croît continuellement et se détache périodiquement. Lors du détachement, il peut emporter de la matière, créant ainsi des défauts de bord.

2. Pourquoi l'acier inoxydable est-il particulièrement sujet à la formation de bords accumulés ?

· Forte adhérenceLa teneur en chrome de l'acier inoxydable rend sa surface sujette à l'adhérence avec les matériaux des lames.

· Faible conductivité thermiqueLa chaleur se concentre sur le bord, accélérant l'adhérence.

· Durcissement par écrouissageLe matériau durcit rapidement lors du cisaillement, ce qui augmente la friction et élève encore davantage les températures.

3. Cinq causes de la formation de bordures bâties

1. Finition de surface des bords insuffisante

Plus la surface du bord est rugueuse, plus il existe de pics et de vallées microscopiques, ce qui facilite l'« ancrage » des particules d'acier inoxydable dans les creux et leur accumulation progressive en un bord bosselé. Lames en acier inoxydable pour une découpe de précision exiger une rugosité de surface de bord Ra ≤ 0,1 μm ; sinon, un bord accumulé est très susceptible de se former.

2. Angle du bord trop petit

Un angle de bord excessivement petit ( Lames sur mesure en acier rapide nécessite un angle de bord de 22° à 25° pour le refendage de l'acier inoxydable.

3. Lubrification et refroidissement insuffisants

Le refendage de l'acier inoxydable exige un refroidissement et une lubrification adéquats. Un refroidissement insuffisant entraîne des températures excessives ; une lubrification insuffisante augmente le coefficient de frottement ; ces deux facteurs favorisent la formation de bavures.

4. Vitesse de cisaillement inadéquate

À basse vitesse, le matériau reste trop longtemps au bord, ce qui provoque une accumulation de chaleur ; à haute vitesse, la chaleur de friction augmente fortement. Chaque nuance d’acier inoxydable possède sa plage de vitesse de cisaillement optimale.

5. Revêtement de lame non uniforme

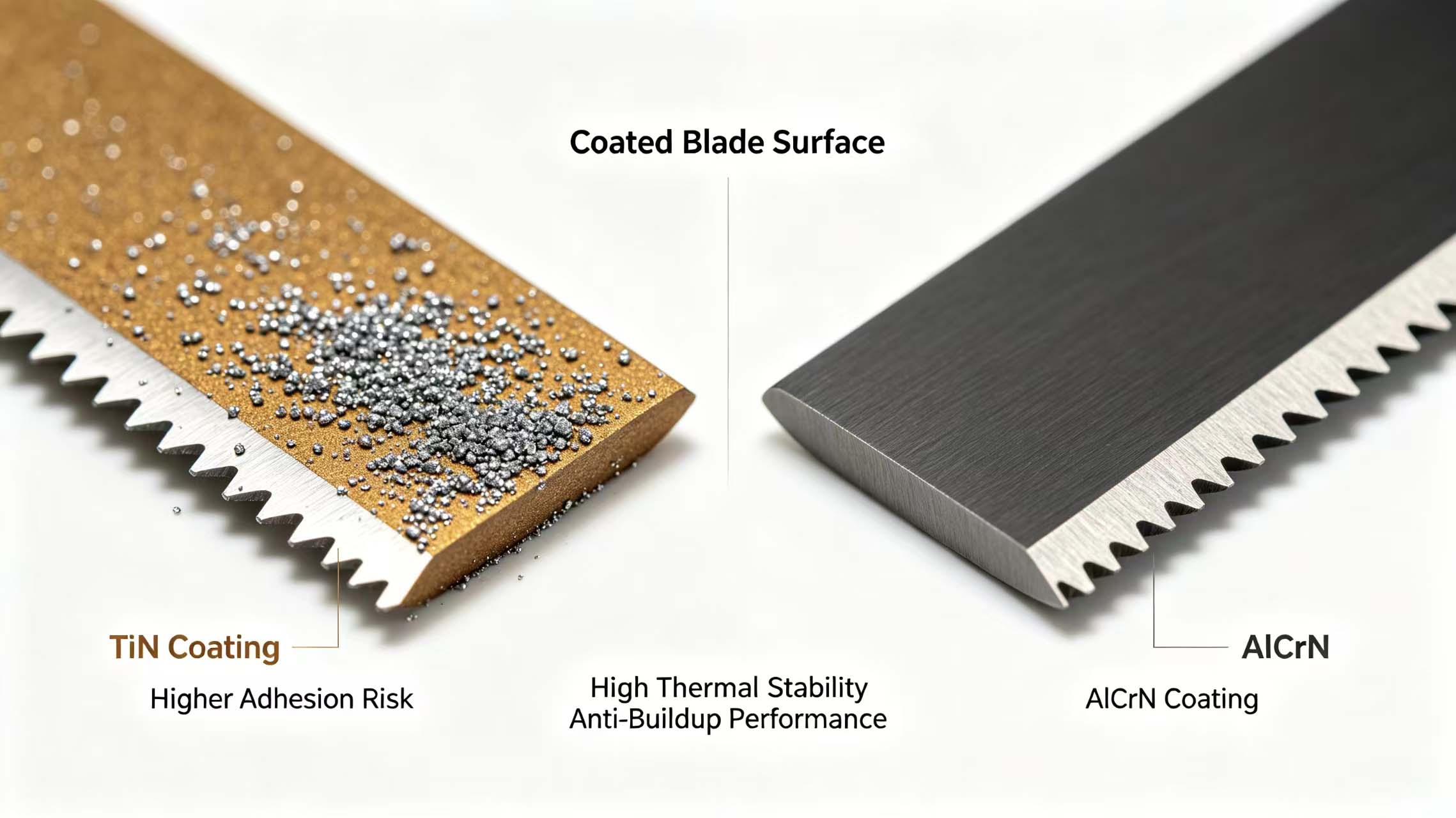

Les revêtements en TiN ont tendance à adhérer à l'acier inoxydable lors du refendage. Lames en alliage revêtues résistantes à l'usure sont mieux adaptés aux revêtements TiAlN ou AlCrN, qui offrent une stabilité supérieure à haute température et des performances anti-adhésives.

4. Trois étapes typiques de la réalisation d'un bord rapporté

· Étape initialeDe minuscules taches blanches apparaissent sur le bord, et de fines bavures commencent à se former sur le bord coupé.

· stade intermédiaireLe bord accumulé s'élargit, les bavures deviennent visibles et la surface de coupe devient rugueuse.

· stade avancéLe bord rapporté se détache, emportant avec lui des morceaux de matériau, ce qui provoque un écaillage.

5. Six mesures efficaces pour éliminer les bordures surélevées

1. Améliorer la finition de surface des bords

Polir la surface du bord à Ra ≤ 0,05 μm pour réduire les points d'ancrage microscopiques. Lames en acier inoxydable poli miroir sont extrêmement efficaces dans les applications de refendage haut de gamme.

2. Optimiser l'angle du bord

Angle de bord recommandé pour le refendage de l'acier inoxydable : 22°-25°, angle de dégagement 8°-10°, avec micro-passivation (R=0,01-0,02 mm).

3. Choisissez le revêtement approprié

Les revêtements TiAlN ou AlCrN offrent d'excellentes propriétés anti-adhésives, réduisant la formation de bords accumulés. Lames circulaires à revêtement haute dureté résistant à l'usure performances excellentes dans le refendage de l'acier inoxydable.

4. Optimiser le refroidissement et la lubrification

Utilisez un fluide de coupe spécifique à l'acier inoxydable, assurez-vous que les buses sont orientées vers la zone d'entrée de coupe et maintenez un débit suffisant (lubrification par brouillard d'huile 10-20 ml/h recommandée).

5. Ajuster la vitesse de cisaillement

Vitesses recommandées : 80-120 m/min pour l'acier inoxydable de la série 300, 60-100 m/min pour la série 400 ; ajuster en fonction des nuances spécifiques.

6. Inspectez régulièrement le bord.

Inspectez le bord à chaque changement d'équipe. Si vous constatez des signes d'accumulation de résidus, nettoyez-les immédiatement pour éviter une adhérence excessive.

6. Solutions anti-adhésives de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. propose une série de lames dédiées au refendage de l'acier inoxydable :

· Lames de refendage en acier inoxydable anti-adhésives: avec polissage miroir et revêtement PVD AlCrN

Rugosité de surface des bords Ra ≤ 0,05 μm

• Système de microlubrification en option pour une lubrification optimale

• Services d'inspection de l'état des bordures pour surveiller le développement des bordures aménagées

7. Étude de cas

Une installation de refendage de précision en acier inoxydable utilisait des lames en alliage ordinaire pour refendre l'acier inoxydable 304. Des bavures apparaissaient visiblement sur le bord toutes les 2 heures, et les défauts de coupe dépassaient les tolérances. Après le passage aux lames de refendage antiadhésives en acier inoxydable de Mingbai Technology, le délai avant l'apparition des bavures est passé à 12 heures, la durée de vie des lames a triplé et la qualité de coupe est restée stable.

Conclusion

La formation d'arêtes rapportées lors du cisaillement avec des lames en acier inoxydable est principalement due à la forte adhérence de ce matériau et à la microstructure de la surface de coupe. Un contrôle efficace nécessite une approche globale : amélioration de l'état de surface, optimisation des angles, choix de revêtements adaptés et lubrification optimisée. Mingbai Technology vous accompagne dans la résolution de ce problème grâce à ses solutions professionnelles de lames de refendage en acier inoxydable.

Site web : www.mingbaiblade.com
