L'usure de l'alésage de la lame circulaire dépasse 0,05 mm — Faut-il la réparer ou la mettre directement au rebut ?

Dans la production de refendage, les lames circulaires transmettent le couple par l'intermédiaire de l'alésage ajusté à l'arbre porte-lame. Après une utilisation prolongée, la paroi de l'alésage s'élargit progressivement en raison de l'usure par frottement et des opérations de montage et de démontage répétées. Lorsque l'usure de l'alésage dépasse 0,05 mm, de nombreux utilisateurs sont confrontés à un dilemme : réparer au risque de compromettre la précision, ou mettre au rebut la pièce, ce qui engendrerait des pertes. Mingbai Mechanical Tool Technology Co., Ltd. propose des critères d'évaluation professionnels et des solutions de réparation.

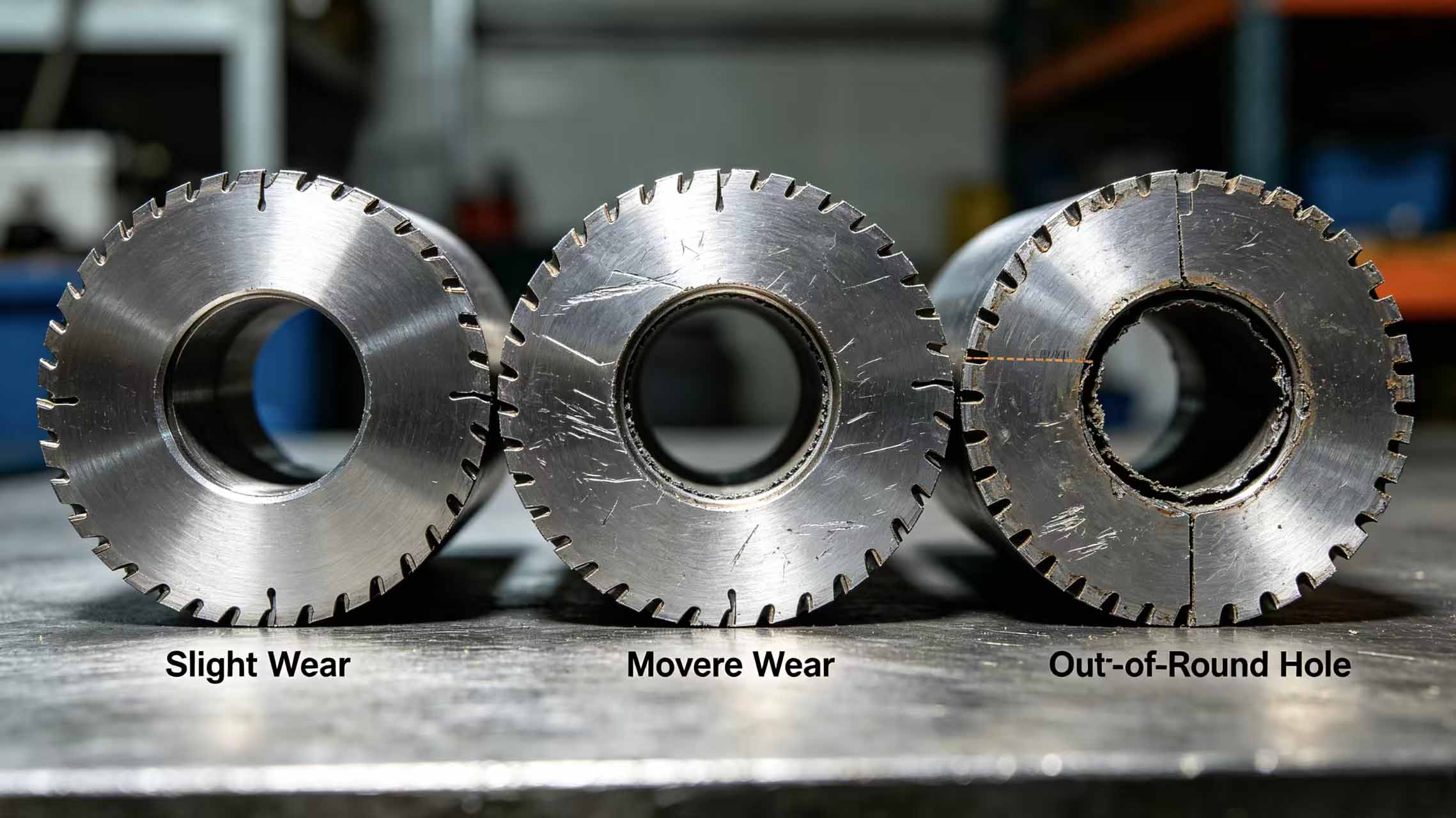

1. Trois degrés d'usure du canon

Usure légère (<0,03 mm)Le diamètre d'alésage reste proche de la limite supérieure de tolérance et la lame ne présente aucun jeu apparent après installation. Dans ce cas, le simple remplacement de l'entretoise ou l'application d'un adhésif anti-desserrage suffit ; aucune réparation n'est nécessaire.

Usure modérée (0,03-0,05 mm)Le jeu entre l'alésage et l'arbre de la lame a sensiblement augmenté, et un jeu radial est perceptible après l'installation. Lors du cisaillement, des bavures apparaissent périodiquement sur le bord du matériau, et les fluctuations de largeur s'accentuent. À ce stade, l'opportunité d'une réparation doit être évaluée.

Usure importante (>0,05 mm)L'alésage est fortement ovalisé ou évasé. Après installation, la lame est très excentrée, ce qui provoque de fortes vibrations lors du cisaillement et des bords ondulés apparents sur la pièce. La réparation est complexe à ce stade et exige une grande prudence.

2. Réparation ou mise au rebut ? Cinq critères d'évaluation

1. Valeur résiduelle de la lame

Si lames circulaires robustes pour le refendage à grande vitesse Il reste encore plus de trois possibilités d'affûtage, et la lame a une valeur d'origine élevée (par exemple, acier rapide en carbure ou en métallurgie des poudres). lames circulaires en carbure résistant à l'usureLa réparation est alors judicieuse. Si le tranchant est en fin de vie, la mise au rebut est plus économique.

2. Exigences de précision des équipements

Les lignes de refendage ordinaires (avec une tolérance de précision de ±0,1 mm) ont une tolérance plus élevée pour la précision de l'alésage réparé. Lames circulaires de haute précision Le découpage de bandes de précision impose des exigences strictes en matière de concentricité et doit être rigoureusement inspecté après réparation.

3. Motif d'usure

Agrandissement uniforme (usure similaire sur toute la surface) → réparable. Usure ou évasement unilatéral → réparation difficile nécessitant une évaluation. Fissures ou ébréchures au bord de l'alésage → mise au rebut immédiate.

4. Type de lame

Pour lames en alliage revêtuIl convient de veiller à ne pas endommager le revêtement lors de la réparation du canon ; une réparation professionnelle en usine est recommandée. lames personnalisées, la réparation est souvent le meilleur choix en raison du manque de pièces de rechange disponibles dans le commerce.

5. Coût de réparation

Le coût d'une réparation représente généralement 15 à 30 % du prix d'une lame neuve. Si la lame réparée peut atteindre plus de 70 % de la durée de vie d'une lame neuve, la réparation est rentable.

3. Trois méthodes de réparation

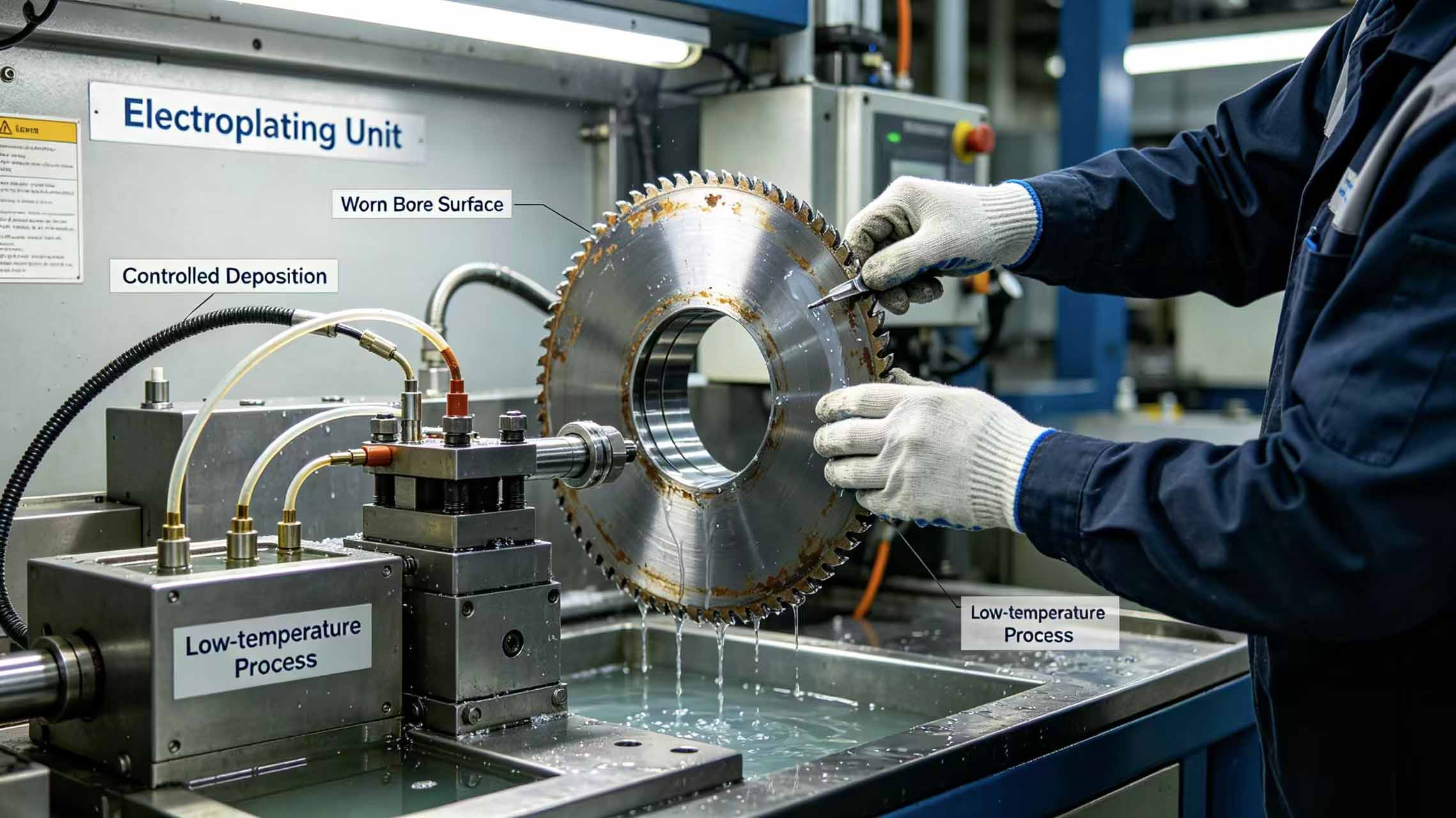

1. Placage au pinceau de l'alésage (chromage/nickelage)

Dépôt électrolytique d'une couche de métal sur la surface usée de l'alésage pour restaurer les dimensions. Avantages : absence de modification du substrat de la lame, basse température, absence de déformation. Inconvénients : dureté du revêtement limitée, inadapté aux conditions de forte charge. Convient aux lames mécaniques pour le refendage sous charge moyenne.

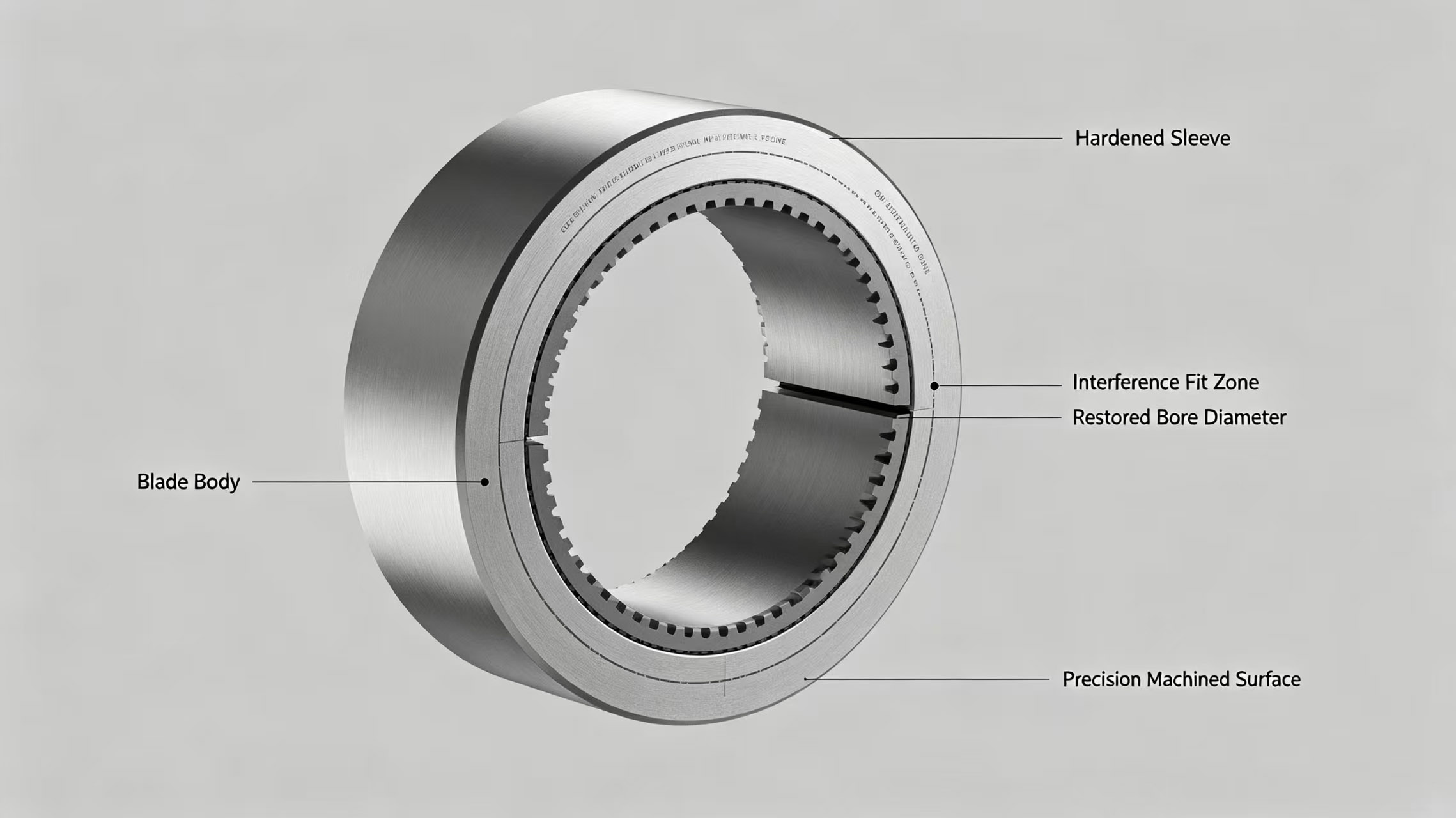

2. Insertion du manchon d'alésage

Agrandir l'alésage d'origine de 0,5 à 1 mm, insérer une douille intérieure traitée thermiquement, puis usiner le nouvel alésage aux dimensions d'origine. Avantages : restauration de la précision d'ajustement d'origine, longue durée de vie. Inconvénients : coût plus élevé, nécessite un équipement professionnel. Convient aux lames en alliage haute résistance.

3. Soudage par rechargement de l'alésage + réusinage

Utiliser des baguettes de soudure spéciales pour reconstituer la paroi de l'alésage, puis réaléser aux dimensions d'origine. Avantages : liaison métallurgique de la couche de réparation avec le substrat. Inconvénients : zone affectée thermiquement importante, risque de déformation. Convient aux lames circulaires pour le refendage de tôles épaisses.

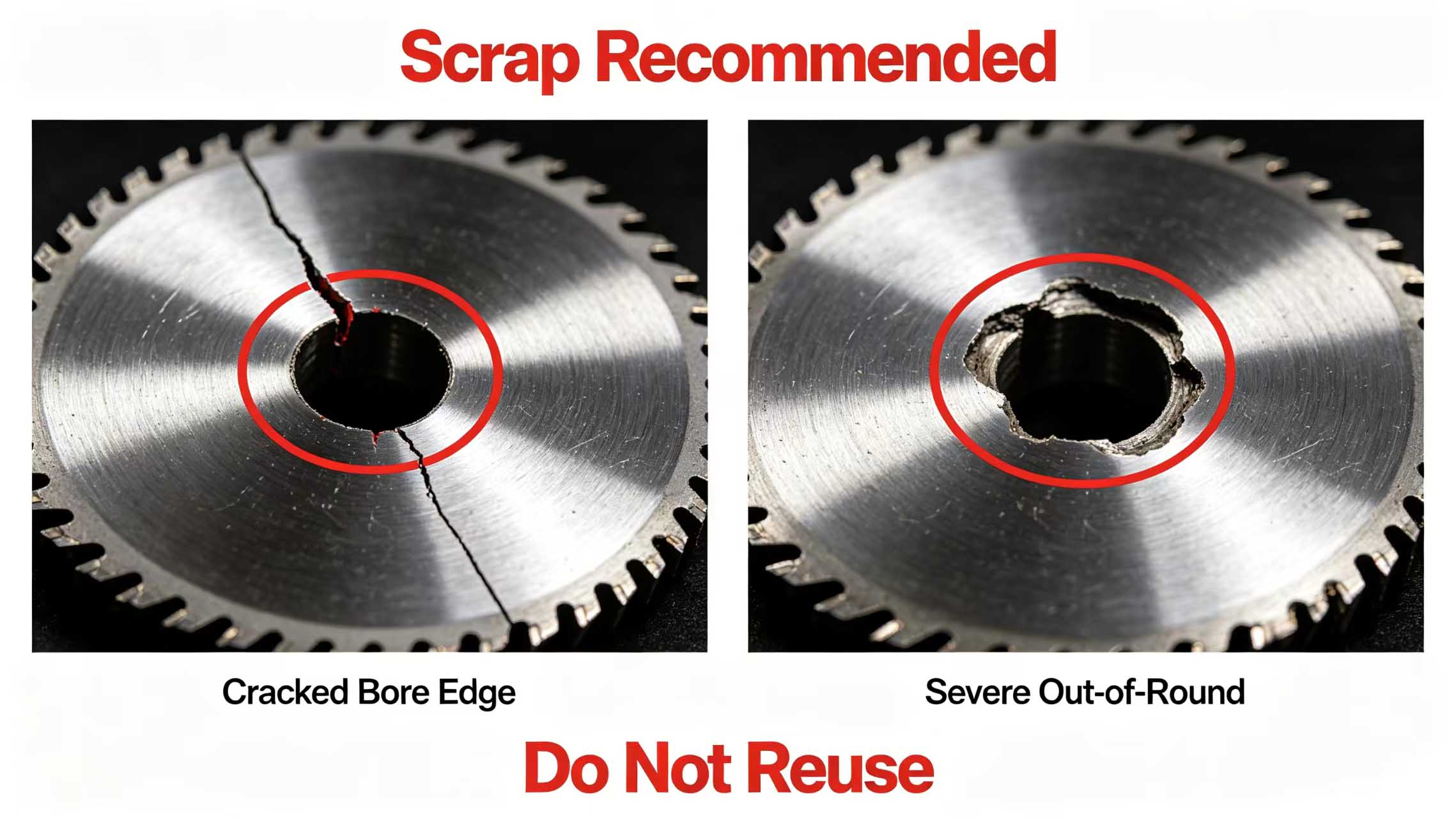

4. Trois situations nécessitant la mise au rebut

• Fissures au bord de l'alésage (même très petites)

La lame a été réaffûtée plus de 5 fois et son épaisseur utile restante est insuffisante.

• Forte circularité de l'alésage (ellipticité > 0,03 mm) et erreur de concentricité > 0,03 mm

5. Normes de vérification après réparation

Un réparé lame mécanique de précision doit réussir les inspections suivantes avant l'installation :

• Le diamètre d'alésage a été rétabli à la tolérance d'origine (H7 ou H6)

· Circularité de l'alésage ≤ 0,003 mm

· Perpendicularité alésage-face d'extrémité ≤ 0,005 mm

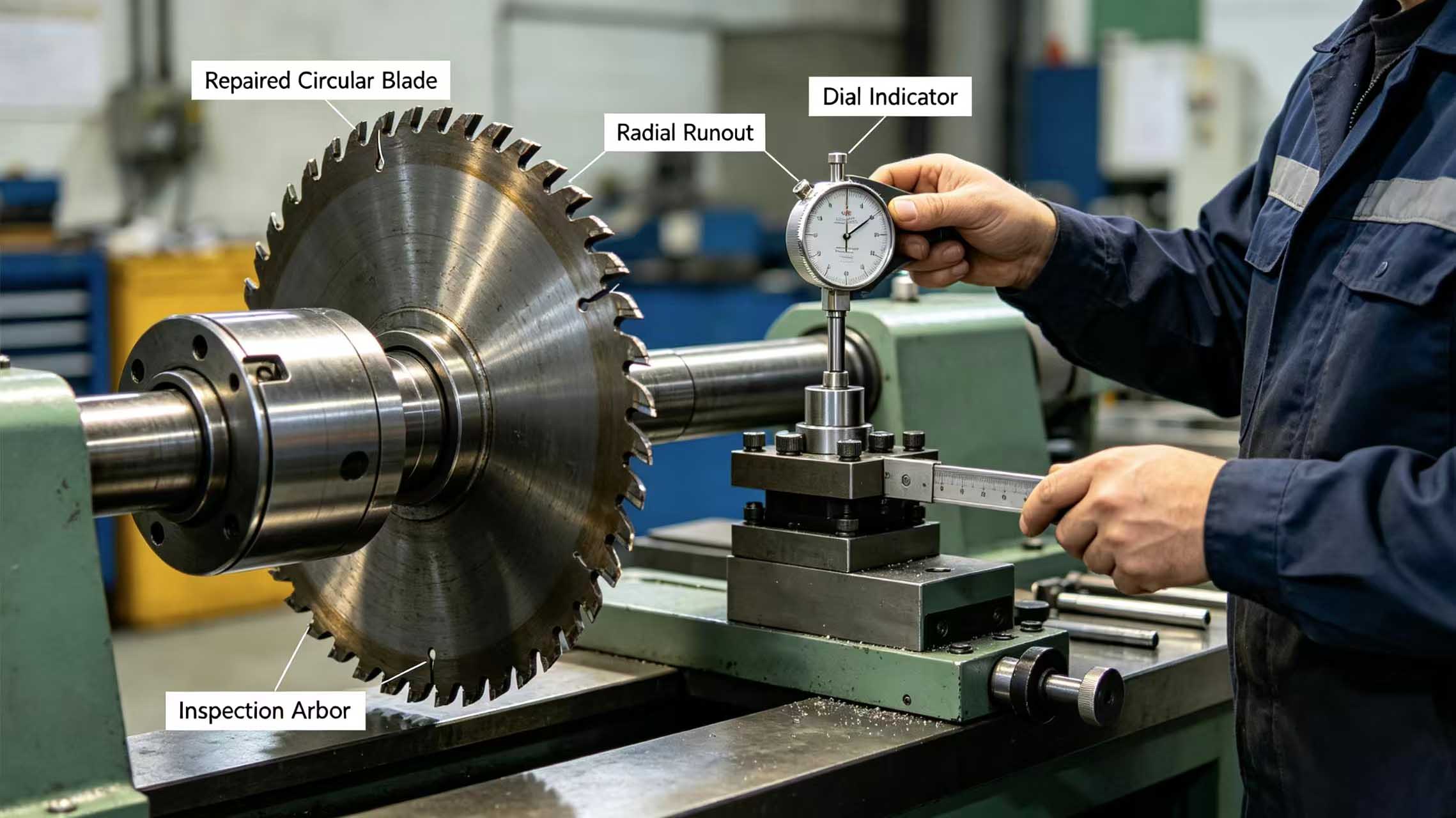

• Faux-rond radial après montage de l'arbre ≤ 0,008 mm

6. Services de réparation de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. propose des services de réparation de l'usure des alésages de lames circulaires :

• Placage au pinceau de l'alésage (épaisseur de revêtement contrôlable, restauration des dimensions d'origine)

· Insertion du manchon d'alésage (ajustement serré professionnel, ajustement par interférence)

• Inspection CMM post-réparation avec rapport de précision

Garantie de qualité : taux de réussite de 100 % lors du remontage après réparation, sinon reprise gratuite.

Conclusion

Lorsque l'usure de l'alésage d'une lame circulaire dépasse 0,05 mm, la décision de la réparer dépend de la valeur résiduelle de la lame, des exigences de précision de l'équipement, du profil d'usure et du coût de la réparation. Une usure légère ne nécessite aucun traitement, une usure modérée peut être réparée, tandis qu'une usure importante ou des fissures doivent entraîner la mise au rebut de la lame. Mingbai Technology est à votre disposition pour prolonger la durée de vie de vos lames et réduire vos coûts d'outillage grâce à ses techniques de réparation professionnelles et à ses capacités d'inspection.
