Quel est l'angle de biseau idéal pour les lames de refendage dans la transformation du papier et du film ?

Lors des opérations de découpe transversale ou de refendage du papier, du film et des étiquettes auto-adhésives, l'angle de biseau (angle de bord) de lames circulaires ou lames de refendage L'angle de biseau influe directement sur la qualité de coupe, la durée de vie de la lame et la production de poussière. Nombreux sont ceux qui se basent sur leur expérience en métallurgie pour choisir l'angle de la lame, ce qui peut entraîner des peluches sur le papier, des fils de film, voire un écaillage de la lame. La société Mingbai Mechanical Tool Technology Co., Ltd., en s'appuyant sur les caractéristiques des matériaux (papier et film), explique la plage d'angles de biseau idéaux et les critères de sélection.

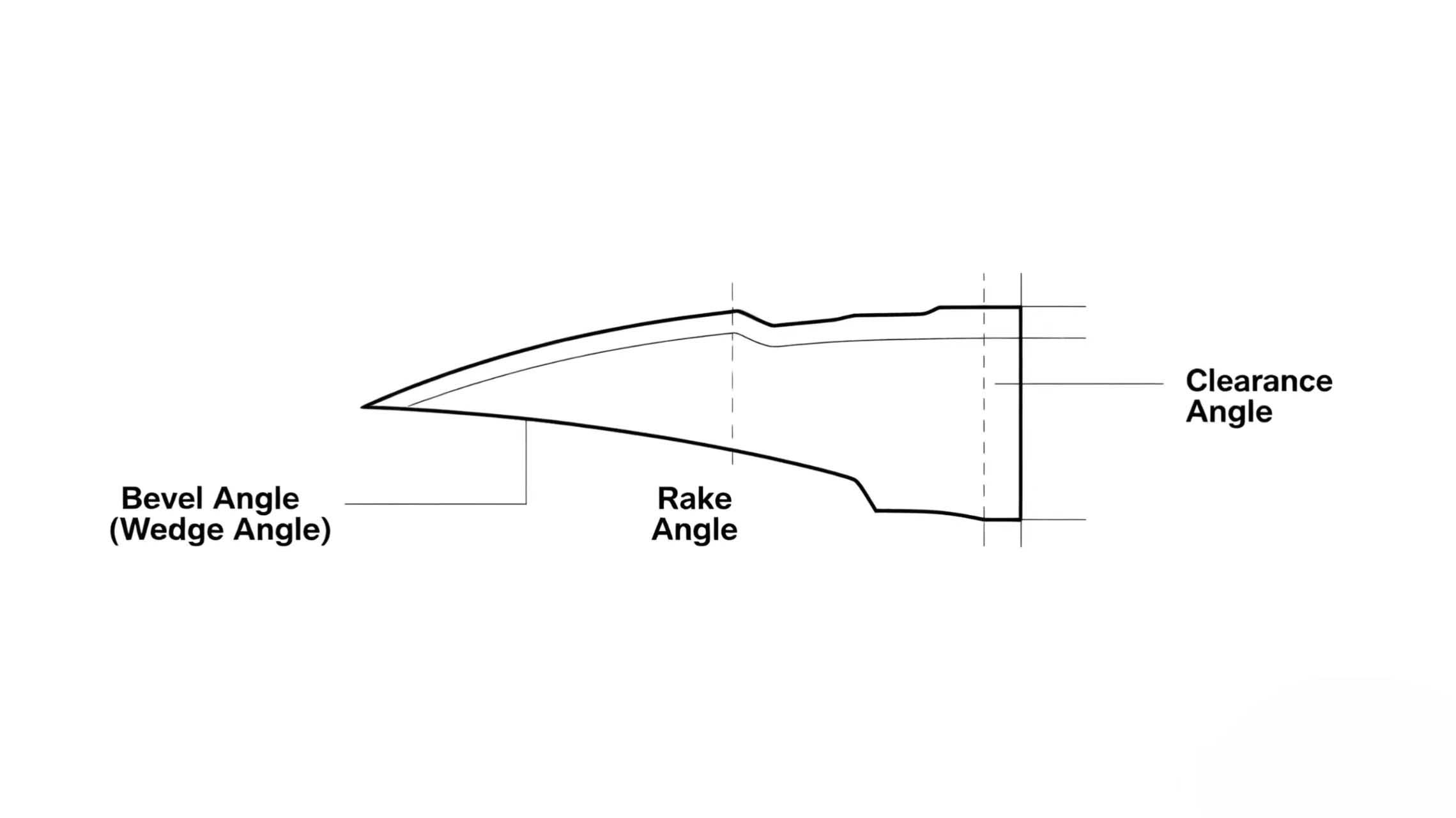

1. Quel est l'angle de biseau ?

Dans le domaine des lames de refendage, l'angle de biseau fait généralement référence à l'angle du coin de coupe (l'angle entre les deux faces du tranchant). lames personnaliséesCet angle détermine l'équilibre entre le tranchant et la résistance du fil. Un angle plus petit donne un fil plus tranchant, offrant une moindre résistance à la coupe, mais plus fragile. Un angle plus grand donne un fil plus résistant, mais risque d'écraser le matériau lors de la coupe.

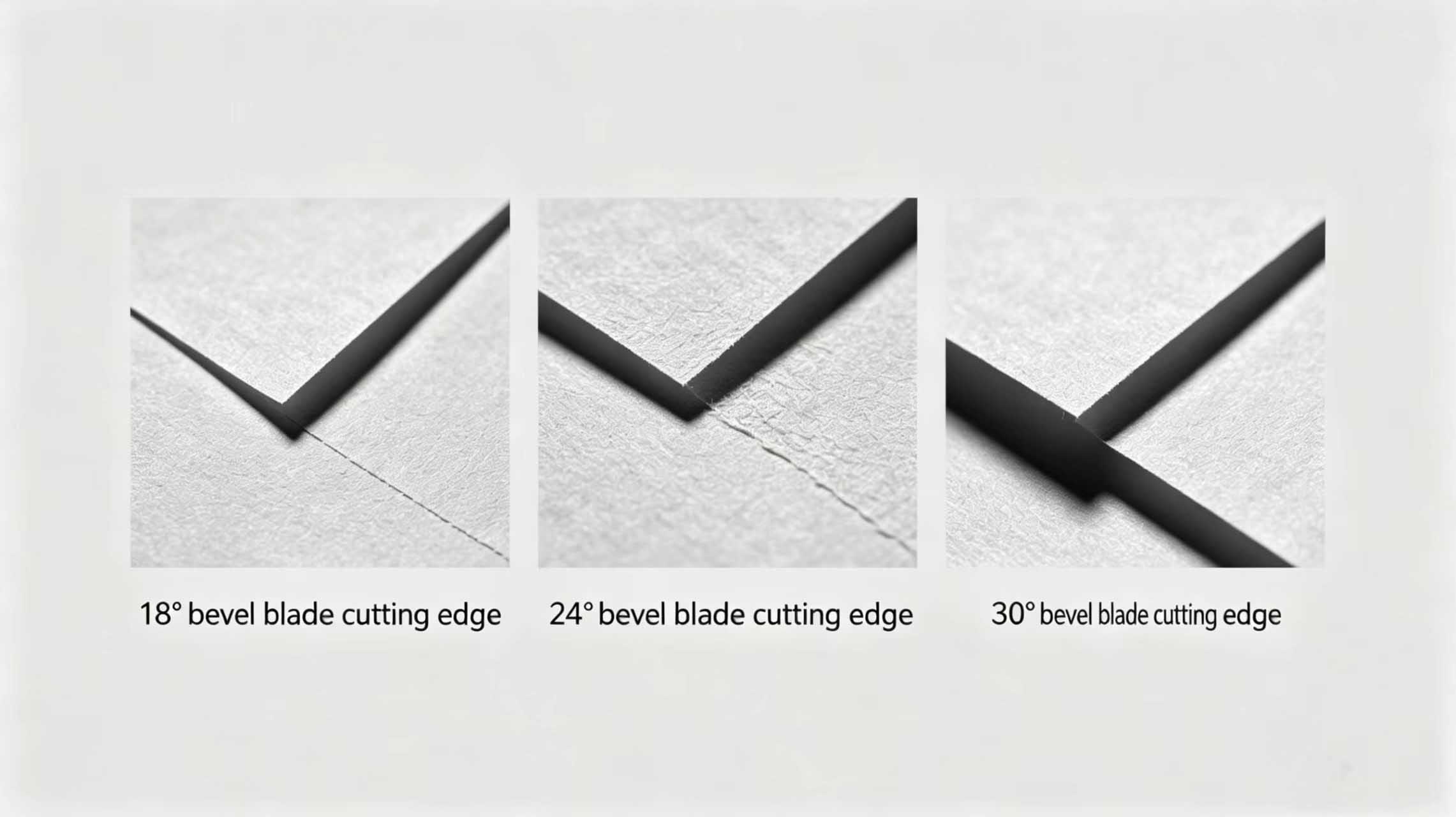

2. Angle de biseau idéal pour le refendage du papier

Le papier est composé de fibres végétales aux propriétés directionnelles (résistance longitudinale et transversale différente) et est sensible aux bavures.

• Papier d’impression ordinaire, papier culturel (60-120 g/m2) : Angle de biseau recommandé : 21° à 24°. Cet angle permet une coupe nette des fibres sans peluches. Trop petit (<18°) entraîne une usure rapide des bords ; trop grand (>28°) provoque une indentation et de la poussière de papier.

Papier kraft, carton (200-400 g/m2)Angle de biseau recommandé : 25° à 28°. Les papiers épais nécessitent un meilleur maintien des bords pour éviter l’écaillage. Augmentez également l’angle de dépouille en conséquence, à 10°-12°, afin de réduire la friction.

Papier carbone, papier thermiqueAngle de biseau recommandé : 18° à 20°. Ces matériaux possèdent des revêtements fragiles et nécessitent des lames extrêmement affûtées. L’utilisation de lames de précision polies miroir est recommandée.

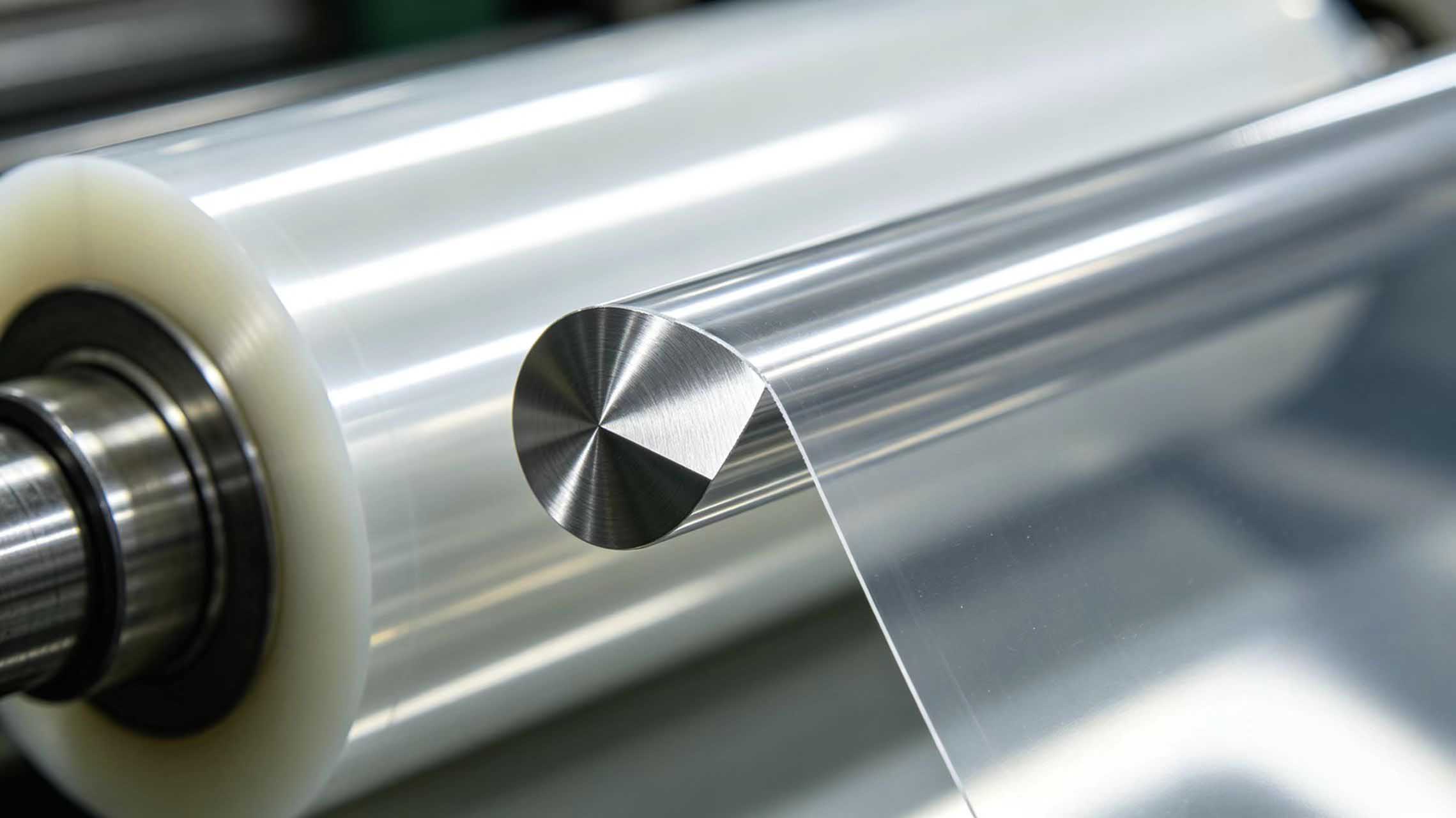

3. Angle de biseau idéal pour le découpage de films

Les films plastiques sont ductiles et sensibles à la chaleur, ayant tendance à s'étirer ou à fondre lors de la découpe.

• Films PE, PP (20-100 μm)Angle de biseau recommandé : 16° ​​à 19°. Les films souples nécessitent un bord très affûté afin de minimiser les déformations par étirement. Angle de dépouille : 8° à 10°. Revêtement DLC pour éviter l’adhérence.

• Films PET, BOPP (12-50 μm)Angle de biseau recommandé : 18° à 22°. Ces matériaux sont très résistants, mais génèrent de la poussière statique. Un tranchant modéré avec un revêtement en TiN ou TiAlN est optimal.

• Film de polyimide (PI, pour circuits flexibles)Angle de biseau recommandé : 20° à 23°. Le matériau est résistant à l’usure et coûteux, ce qui exige à la fois un tranchant exceptionnel et une grande durabilité. L’utilisation de lames de refendage sur mesure avec micropassivation est recommandée.

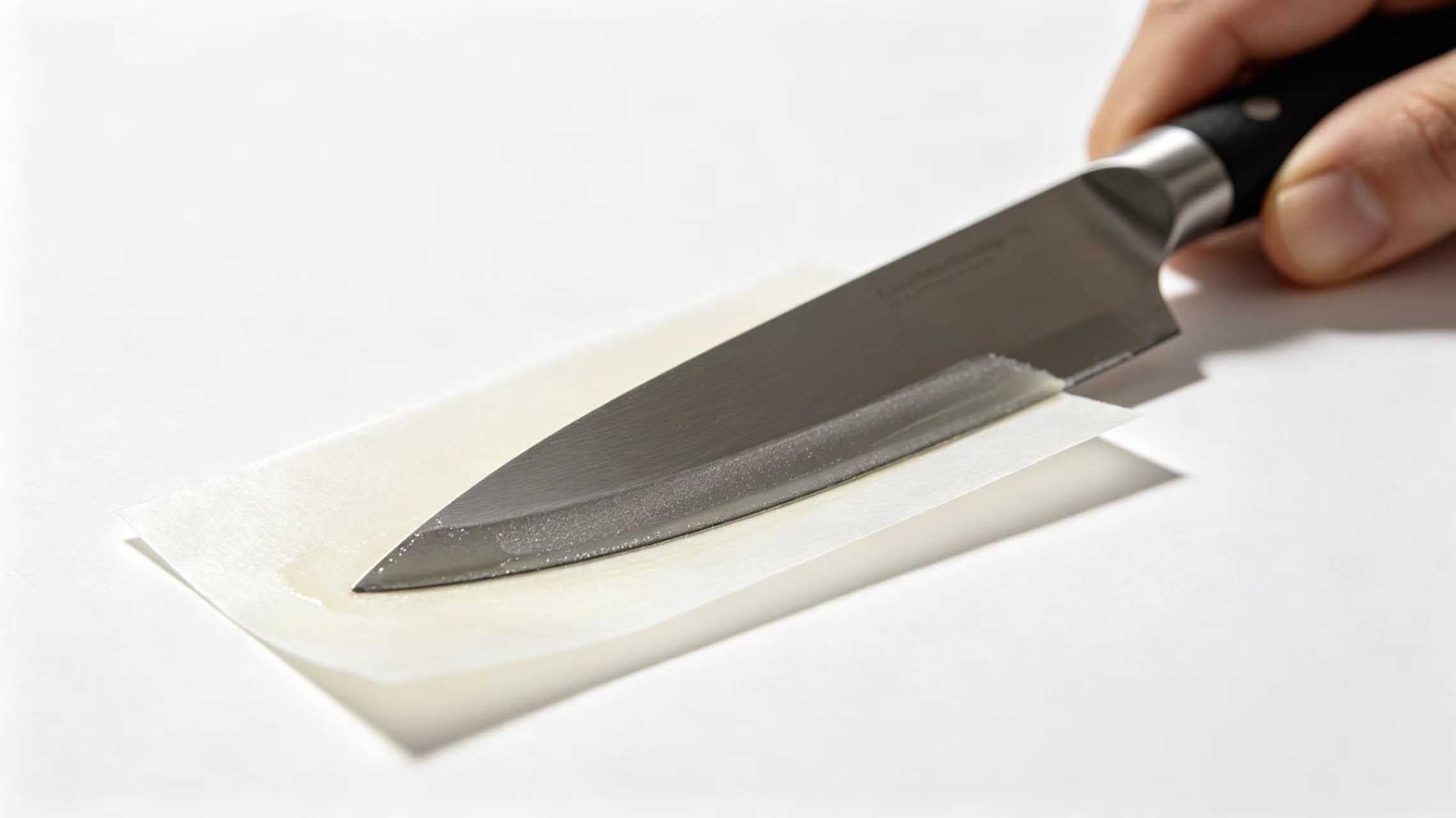

4. Angle de biseau pour étiquettes auto-adhésives / composites

Les étiquettes autocollantes sont composées d'un support, d'une couche adhésive et d'un film protecteur. L'adhésif a tendance à se coller à la lame lors de la découpe.

· Étiquettes auto-adhésives : Angle de biseau recommandé : 22° à 25°. Légèrement plus grand que du papier ordinaire, il est impératif d’utiliser un revêtement antiadhésif (Téflon ou nickel-fluor). Le bord doit être poli jusqu’à une rugosité Ra ≤ 0,1 μm.

· Film composite aluminium-plastiqueAngle de biseau recommandé : 25° à 30°. La couche métallique augmente l’usure et nécessite un tranchant plus résistant. L’utilisation de lames circulaires en carbure est recommandée.

5. Principes généraux de sélection de l'angle de biseau

1. Plus le matériau est fin et souple, plus l'angle de biseau est petit (par exemple, un film de condensateur de 12 μm utilise 15°).

2. Plus le matériau est épais et dur, plus l'angle de biseau est grand (par exemple, le carton de 400 g/m2 utilise 28°).

3. Pour le refendage à grande vitesse, un angle de biseau légèrement plus petit peut être utilisé (réduit la chaleur de coupe) ; pour la coupe à basse vitesse ou manuelle, un angle légèrement plus grand peut être acceptable.

4. Les revêtements peuvent compenser un angle de biseau insuffisant : par exemple, un angle de 22° avec un revêtement DLC peut atteindre des performances de coupe similaires à 18° tout en maintenant la résistance du tranchant.

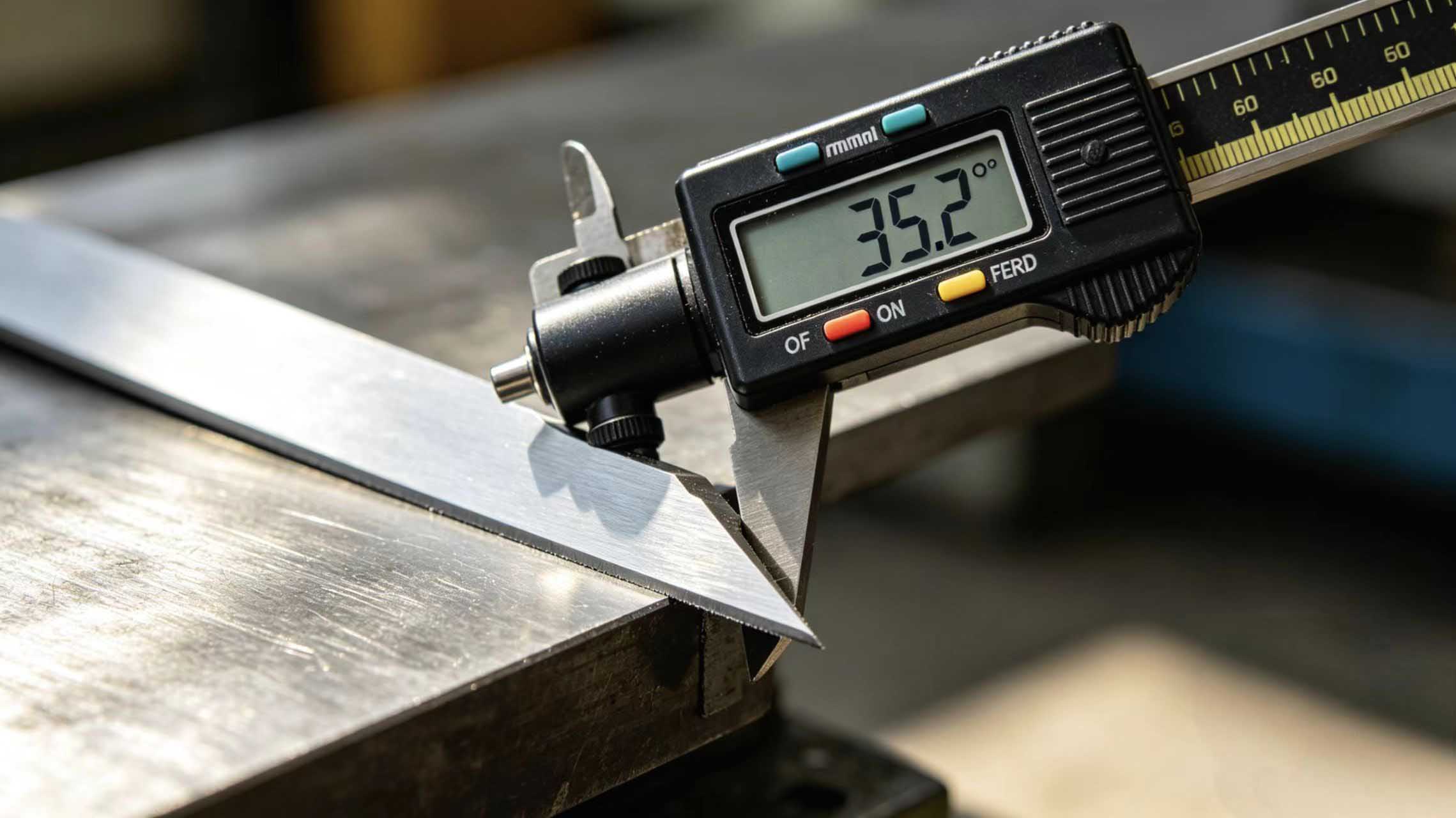

6. Comment vérifier l'angle de biseau idéal ?

· PapierVérifiez que le bord coupé est lisse et exempt de poussière de papier. Observez les sections transversales des fibres à la loupe pour vous assurer de la netteté des coupes.

· FilmÉtirez le bord coupé pour vérifier la présence de filaments non coupés. Palpez pour détecter d'éventuelles bavures.

· Étiquettes auto-adhésivesObservez si de l'adhésif déborde de la coupure et contamine la lame.

Services de personnalisation de Mingbai Technology

Nous proposons la personnalisation de l'angle de biseau pour les lames circulaires, les lames de refendage et lames usinées CNCIl vous suffit de préciser le type de matériau, son épaisseur et la vitesse de refendage ; nos ingénieurs calculeront l’angle de biseau optimal et vous fourniront un rapport d’inspection de l’angle de bord. Chaque lame est fabriquée sur mesure. peut être rectifié avec une précision de ±0,5° selon vos exigences.

Conclusion

Dans le secteur de la transformation du papier et du film, il n'existe pas d'angle de biseau universel. La méthode appropriée consiste à sélectionner l'angle de biseau adapté aux caractéristiques spécifiques du matériau. Forte de son expertise des matériaux et de sa technologie de rectification de précision, Mingbai Mechanical Tool Technology Co., Ltd. s'engage à vous aider à obtenir un refendage parfait, sans bavures ni poussière.
