Lors de la personnalisation de lames mécaniques, quels paramètres dimensionnels sont les plus sujets aux erreurs ?

Lors de la personnalisation lames personnalisées, lames circulaires, ou lames de refendageUn écart dimensionnel, même minime en apparence, peut empêcher l'installation, dégrader la qualité de coupe, voire endommager l'équipement. Mingbai Mechanical Tool Technology Co., Ltd. traite chaque année des centaines de commandes personnalisées et a identifié les six paramètres dimensionnels suivants comme étant les sources les plus fréquentes d'erreurs ou d'omissions de la part des clients. En tenant compte de ces pièges, votre processus de personnalisation sera plus fluide et vos lames mieux adaptées.

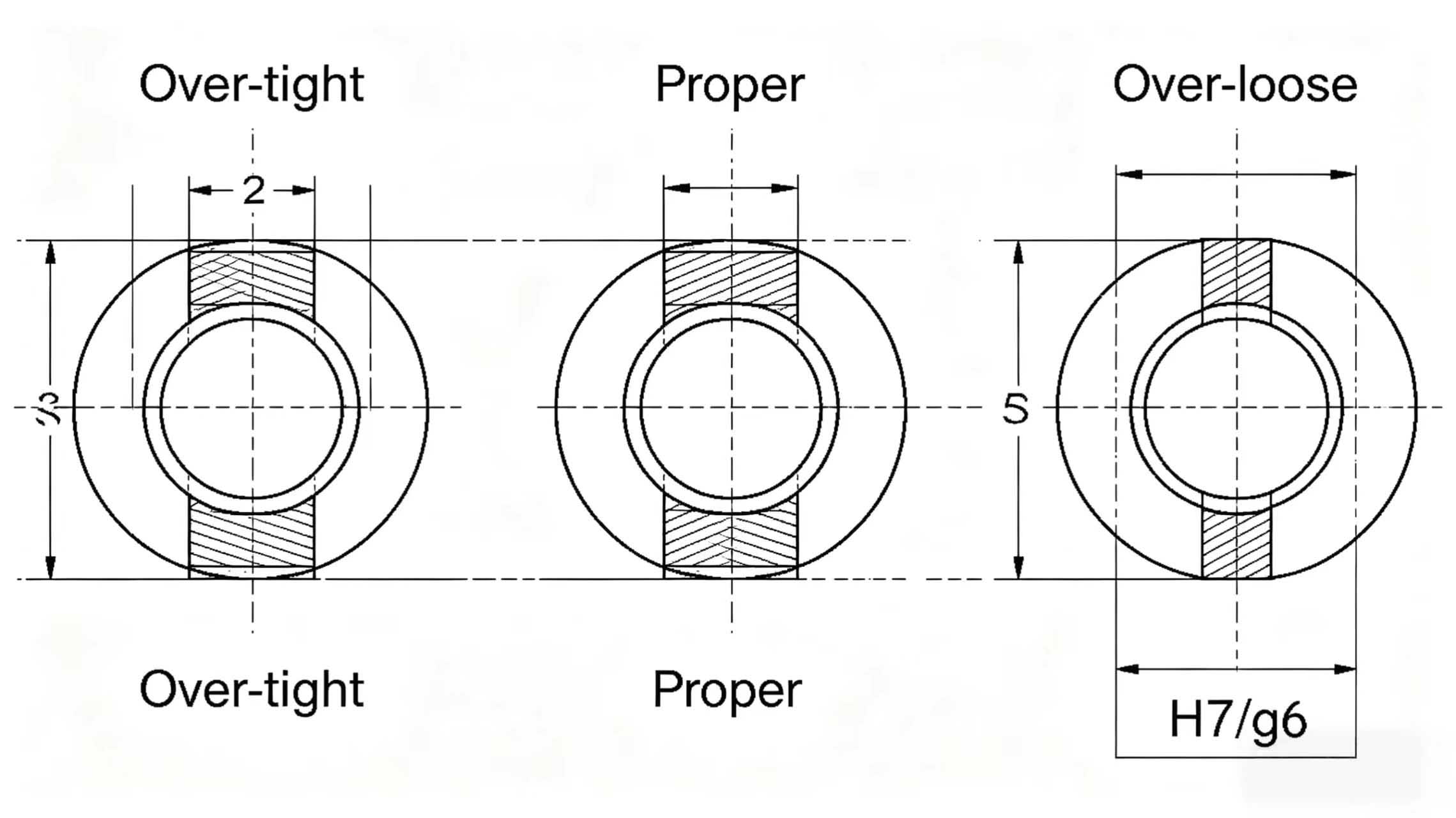

1. Tolérance d'alésage

L'alésage constitue l'interface critique avec l'arbre de la lame. Un alésage trop serré rend l'installation difficile, voire impossible ; un alésage trop lâche entraîne un décentrage de la lame, provoquant des vibrations et une coupe irrégulière.

· Erreur couranteLe client fournit uniquement la valeur du diamètre d'alésage sans préciser la tolérance. Par exemple, « alésage Φ50 mm » est ambigu ; il convient de préciser H7 (+0,025/0), g6 (-0,009/-0,025) ou une autre classe d'ajustement.

· Pratique correcteIndiquez le diamètre extérieur réel de l'arbre et les exigences d'ajustement. Mingbai Technology recommande : pour lames de machines de précision, tolérance d'alésage selon H6 ou H7, avec jeu d'arbre contrôlé à 0,01-0,03 mm.

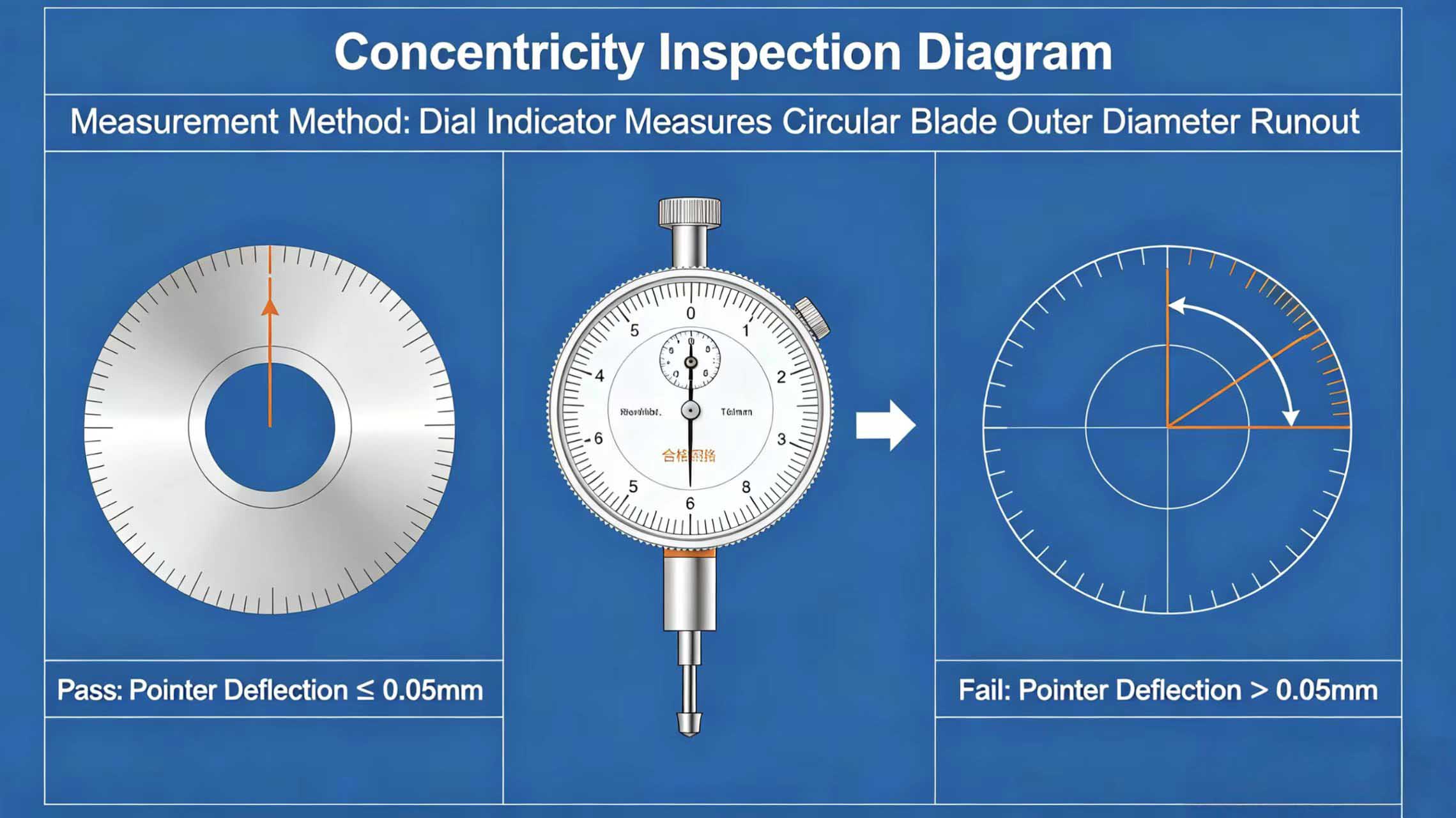

2. Diamètre extérieur et concentricité de la pale

Le diamètre extérieur détermine la vitesse de la ligne de coupe, tandis que la concentricité (coaxialité entre l'alésage et le diamètre extérieur) influe directement sur le faux-rond.

· Erreur courante : Seule la valeur du diamètre extérieur est fournie, sans tenir compte des exigences de concentricité. Par conséquent, le faux-rond radial de la pale dépasse les tolérances, ce qui provoque des vibrations à haute vitesse.

· Pratique correcteSpécifiez clairement la concentricité ≤ 0,005 mm (particulièrement critique pour lames circulairesMingbai fournit un rapport d'inspection du faux-rond avec chaque pale.

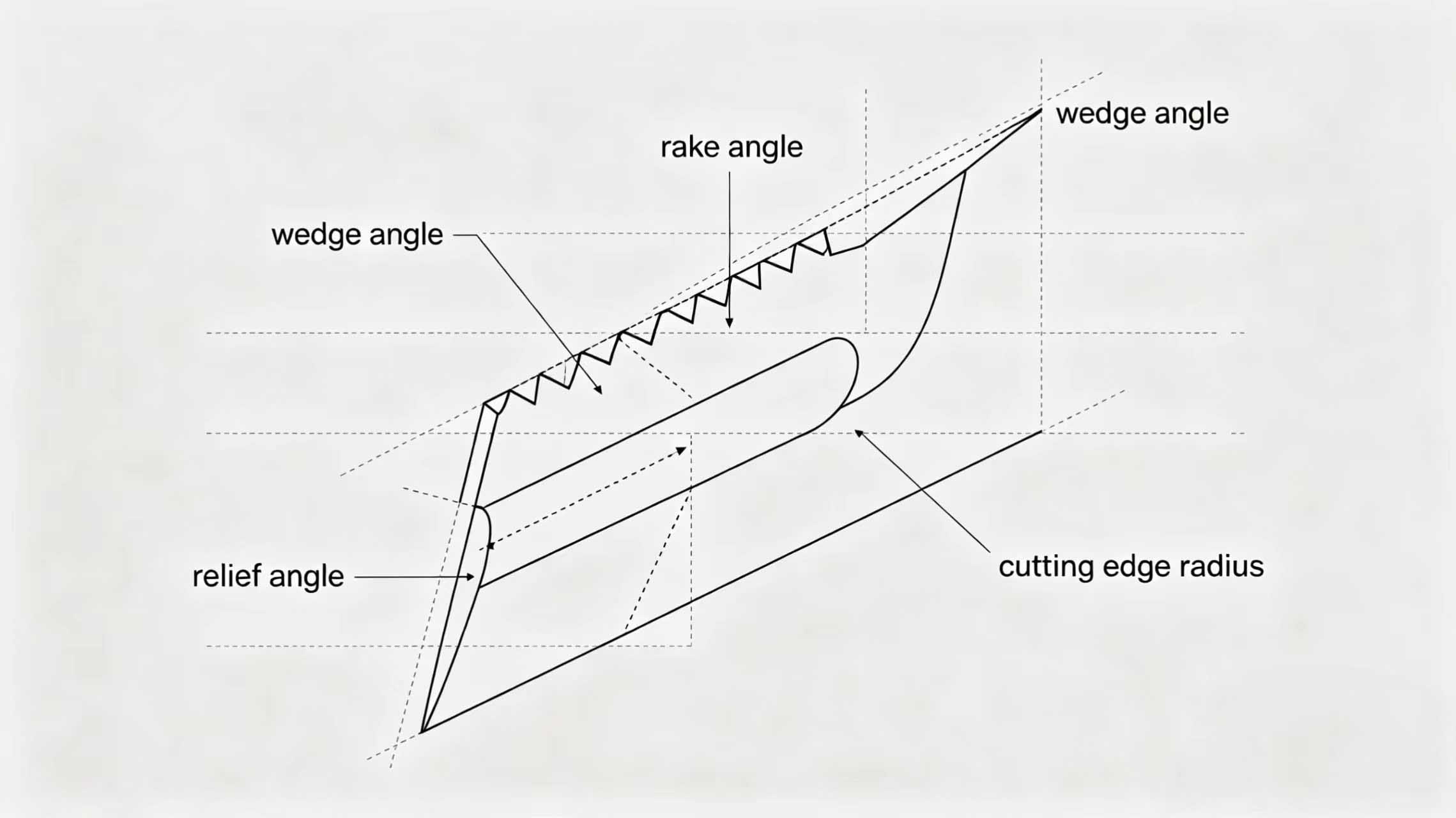

3. Angle de bord (angle de biseau)

L'angle de bord comprend l'angle de coupe, l'angle de dépouille et l'angle de dégagement. Différents matériaux nécessitent différentes combinaisons d'angles.

· Erreur couranteSe contenter d'indiquer « tranchant » ou « durable » sans préciser les angles est problématique. Le fabricant ne peut s'appuyer que sur son expérience, qui peut ne pas correspondre à vos conditions d'utilisation.

· Pratique correcteVeuillez fournir des valeurs d'angle précises, par exemple : « angle de coin 25° ± 1°, angle de dégagement 8° ± 0,5° ». En cas de doute, laissez Mingbai Technology vous conseiller en fonction de votre matériau.

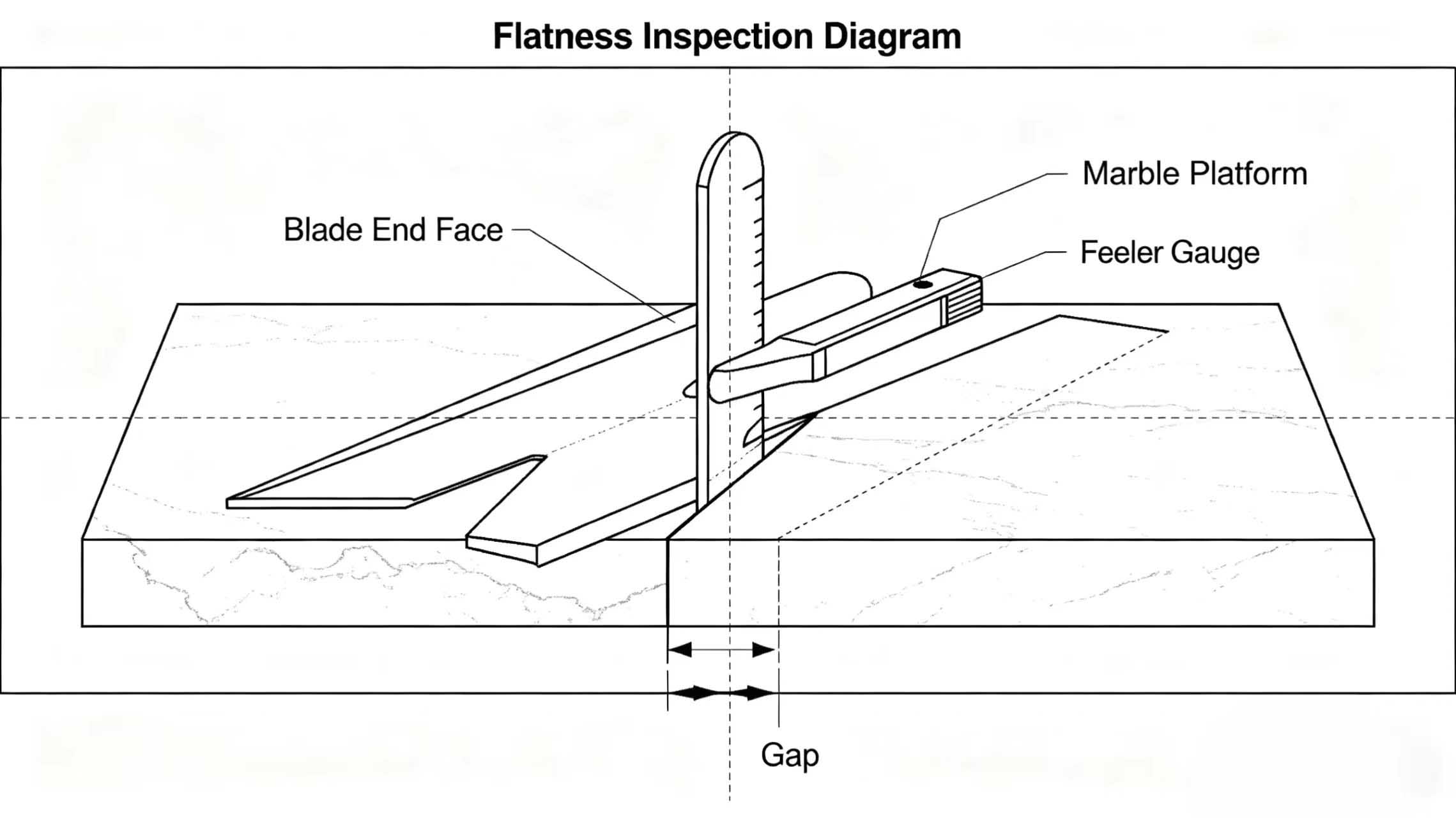

4. Épaisseur et planéité de la lame

L'épaisseur influe sur la résistance de la lame et la précision de la largeur de refente. Une planéité insuffisante entraîne un faux-rond axial.

· Erreur courante: Spécifier l'épaisseur tout en ignorant les exigences de planéité, ou fixer des tolérances d'épaisseur inutilement serrées (par exemple, ±0,005 mm) qui augmentent les coûts.

· Pratique correcteUne tolérance générale d'épaisseur de ±0,01 mm est suffisante, avec une planéité ≤ 0,005 mm. lames de refendage, le parallélisme des deux faces d'extrémité requiert une attention particulière.

5. Rayon de courbure (valeur de passivation)

Le rayon de courbure du bord permet de distinguer les bords « ultra-tranchants » des bords « micro-passivés », ce qui influe directement sur la durée de vie et la qualité de coupe.

· Erreur courante: On ne mentionne jamais le rayon de courbure des bords, on privilégie par défaut le bord le plus tranchant, ce qui peut bien couper les matériaux fins mais provoquer des ébréchures sur les matériaux épais.

· Pratique correcte: Spécifiez clairement la valeur R, par exemple « rayon de bord R ≤ 0,005 mm » (ultra-tranchant) ou « R = 0,015-0,02 mm » (micro-passivé). Lames de refendage personnalisées nécessitent souvent une micropassivation.

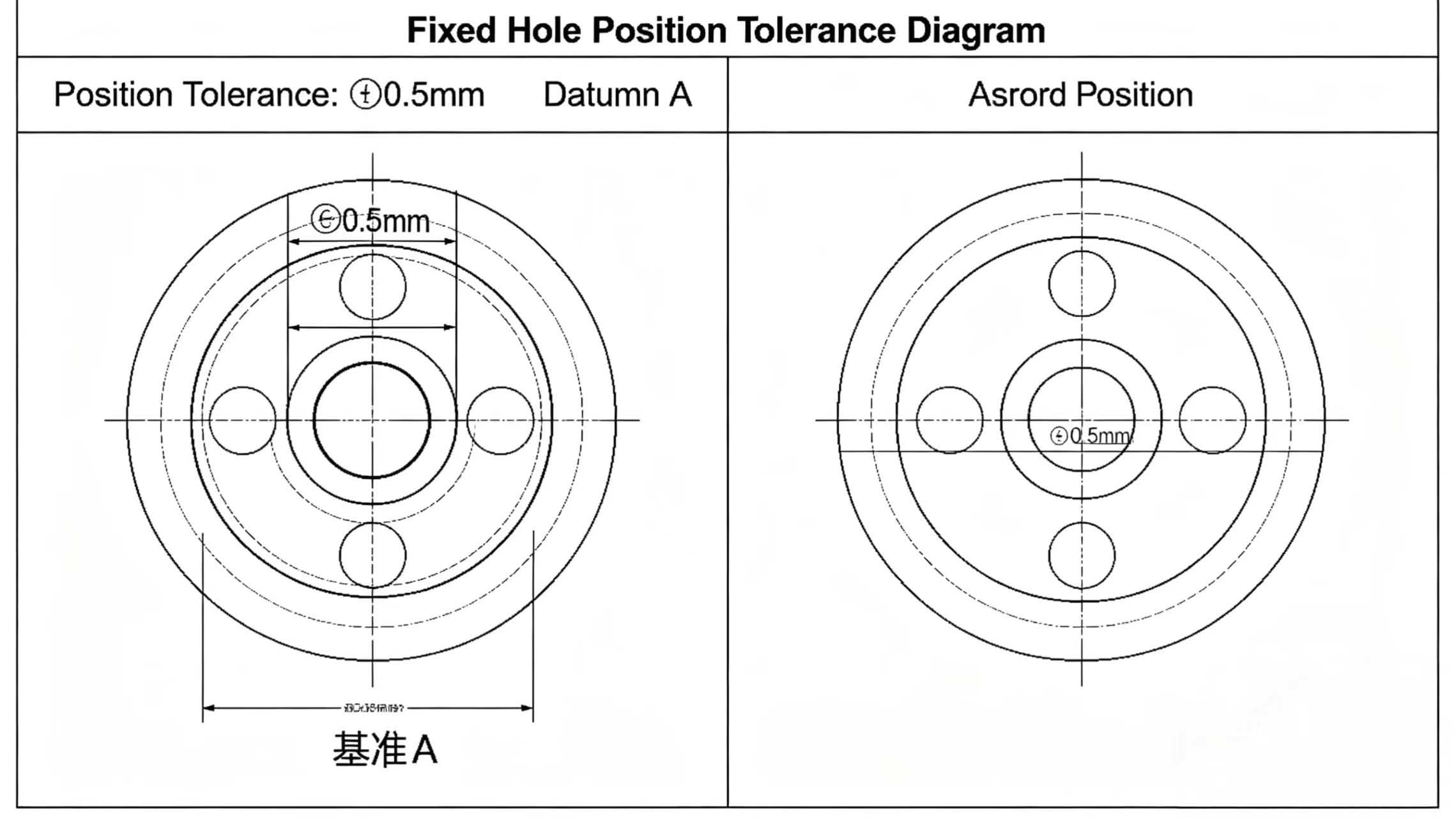

6. Position du trou de montage ou de la rainure de clavette

Pour les lames mécaniques non circulaires ou les lames circulaires nécessitant un positionnement, la précision de l'angle et de la position des trous de montage et des rainures de clavette est essentielle.

· Erreur couranteSeule la distance entre les centres des trous est indiquée, sans préciser la tolérance angulaire ni la surface de référence. Par conséquent, l'orientation du bord s'écarte de la conception après installation.

· Pratique correcteUtilisez la face d'extrémité de la lame ou son diamètre extérieur comme référence et spécifiez la tolérance de positionnement des trous (par exemple, Φ0,02 mm). Un dessin CAO 2D est préférable.

Garantie de personnalisation de Mingbai Technology

Pour éviter les erreurs mentionnées ci-dessus, Mingbai Mechanical Tool Technology Co., Ltd. propose :

· Liste de contrôle des paramètres personnalisésAvant de passer commande, nous envoyons un formulaire standard pour confirmer l'alésage, le diamètre extérieur, l'épaisseur, les angles, le rayon des bords, la planéité, etc.

Service de révision de dessinsInspection gratuite des dessins fournis par le client afin d'identifier les paramètres manquants ou contradictoires.

· Rapport d'inspection du premier article: Un rapport de mesure CMM avant la livraison afin de garantir que toutes les dimensions sont conformes à l'accord.

Conclusion

Lors de la personnalisation des lames circulaires or lames de refendageLe succès repose sur les détails. Alésage, concentricité, angle de bord, épaisseur, rayon de bord et trous de fixation : ces six paramètres sont les plus sujets aux erreurs et méritent toute votre attention. Mingbai Technology s’engage à vous offrir une personnalisation sans souci grâce à des processus de fabrication rigoureux.
