De petites fissures apparaissent à la surface des lames en alliage après utilisation — peuvent-elles encore être utilisées ?

Lors de la production par refendage, il arrive que les opérateurs découvrent de petites fissures à la surface des lames en alliage. Certaines sont visibles à l'œil nu, d'autres uniquement à la loupe. Face à une telle situation, la première réaction est souvent : « La lame est-elle encore utilisable ? » Forte de son expertise en science des matériaux et de son expérience de terrain, la société Mingbai Mechanical Tool Technology Co., Ltd. vous propose des critères d'évaluation et des recommandations de traitement.

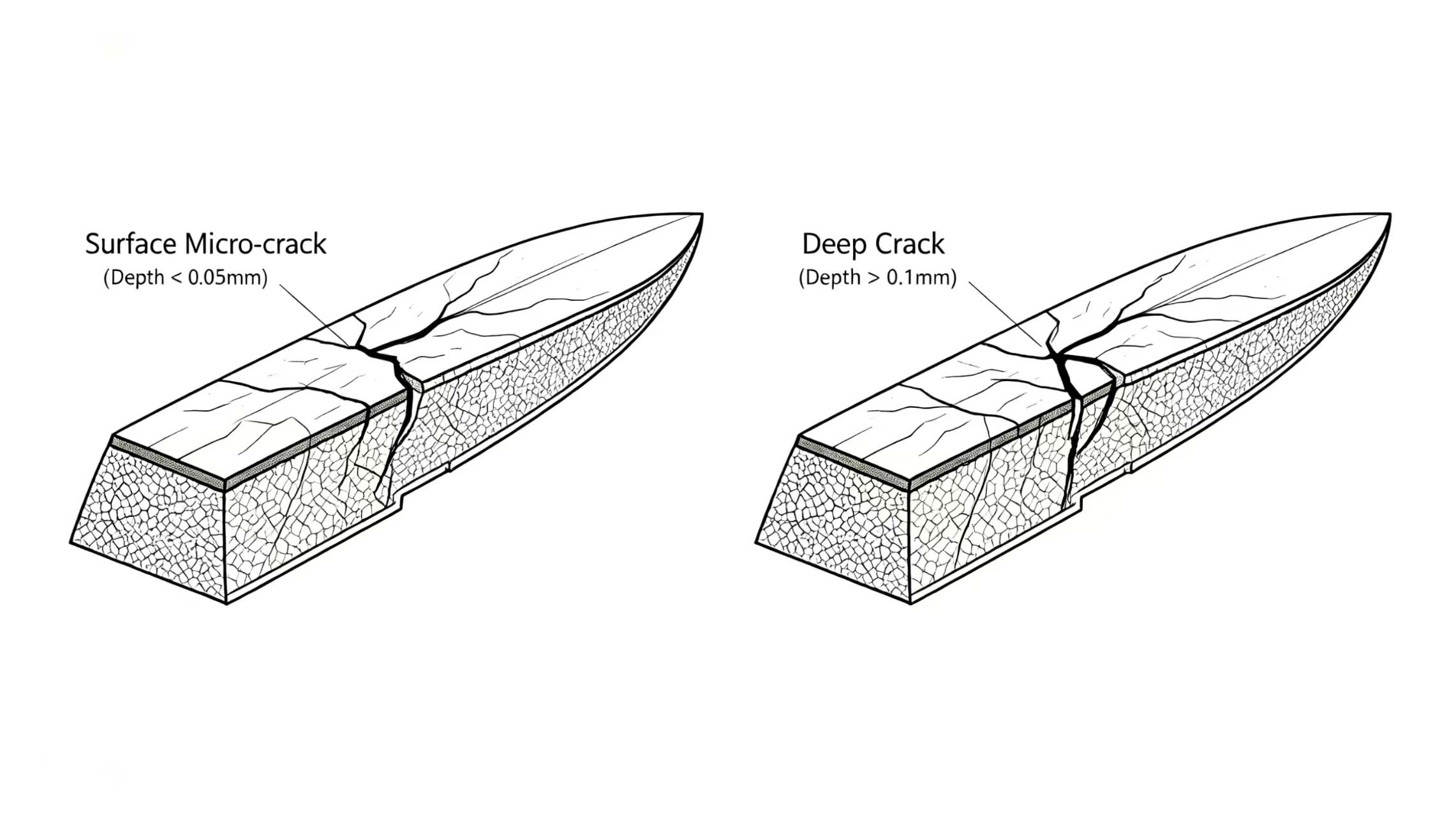

1. Deux types de fissures : fissures superficielles et fissures profondes

microfissures de surfaceLa profondeur est généralement inférieure à 0,05 mm et se limite à la couche superficielle de la lame. Ces fissures peuvent être causées par des contraintes thermiques dues au meulage, au retrait du revêtement ou à un impact mineur. Si la fissure ne s'étend pas jusqu'au tranchant et que le matériau de la lame est un acier dur, il n'y a pas lieu de s'inquiéter. lame en acier rapide, il peut être temporairement utilisable dans des conditions de faible charge.

Fissures profondesLa profondeur dépasse 0,1 mm ou s'étend de la surface vers l'intérieur. Ces fissures proviennent souvent de contraintes excessives dues au traitement thermique, de microfissures de trempe ou d'une fatigue à long terme. Dès l'apparition d'une fissure profonde, lame en carbure peut se briser complètement à tout moment et doit être immédiatement mise hors service.

2. Causes fréquentes des fissures

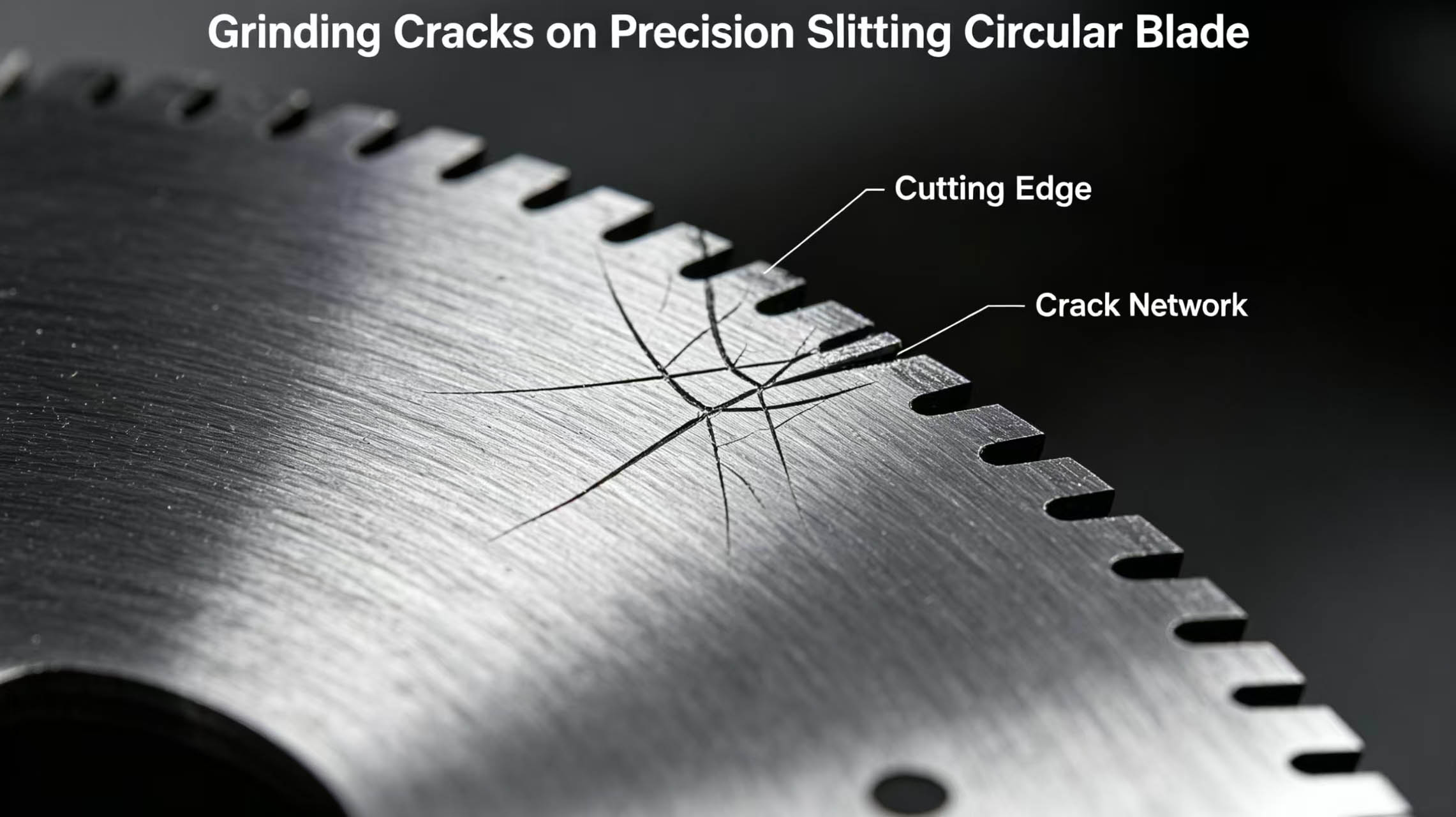

1. Brûlure par broyage

Lors de l'affûtage, une vitesse d'avance excessive ou un refroidissement insuffisant provoquent une surchauffe localisée, générant des fissures de meulage. Ces fissures sont généralement en réseau ou linéaires fines, réparties près du tranchant. Fréquentes dans lames circulaires de refendage de précision.

2. Défauts de traitement thermique

Une température de trempe trop élevée ou un revenu inadéquat laissent des contraintes résiduelles excessives à l'intérieur de la lame, qui se libèrent lentement pendant l'utilisation et provoquent des fissures.

3. Fissures de fatigue

Lames en alliage pour le refendage de l'acier au silicium sont soumises à des contraintes de coupe alternées sur de longues périodes, et des fissures de fatigue apparaissent aux points de concentration des contraintes.

4. Fissures d'impact

La lame subit un impact inattendu (comme des joints de matériaux ou des inclusions dures), provoquant un écaillage localisé qui se propage en une fissure.

5. Fissures du revêtement

Les revêtements PVD sont durs mais fragiles. Sous l'effet d'un choc important, le revêtement peut se fissurer tandis que le substrat reste intact. De telles fissures n'affectent que la durée de vie du revêtement ; le substrat, lui, reste intact. lames en alliage revêtu peut continuer à être utilisé.

3. Méthode en trois étapes pour déterminer s'il peut encore être utilisé

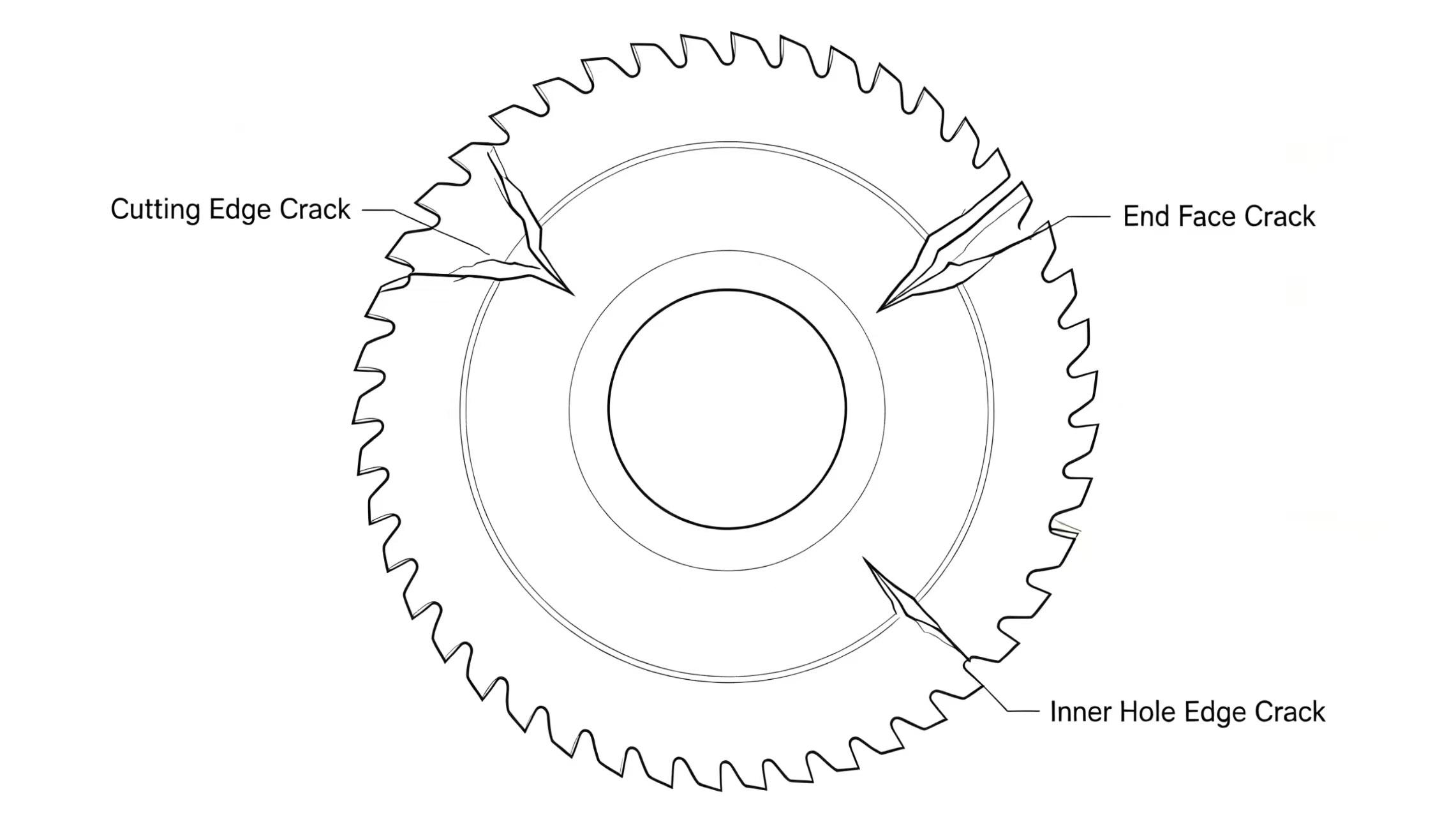

Étape 1 : Identifier l'emplacement de la fissure

· Fissure sur le bord → Dangereux, des morceaux peuvent se détacher lors de la coupe, doit être mis hors service.

• Fissure dans une zone non soumise à contrainte du corps de la lame, par exemple près de l'alésage → Risque moindre, peut être utilisée avec une surveillance à court terme.

• Fissure sur la face d'extrémité mais ne s'étendant pas jusqu'au diamètre extérieur → Inspection en profondeur plus approfondie nécessaire.

Étape 2 : Évaluer la profondeur de la fissure

Observez à l'aide d'une loupe grossissante de 10x ou plus. Si la fissure est aussi fine qu'un cheveu et ne traverse pas la surface, il peut s'agir d'une fissure superficielle.

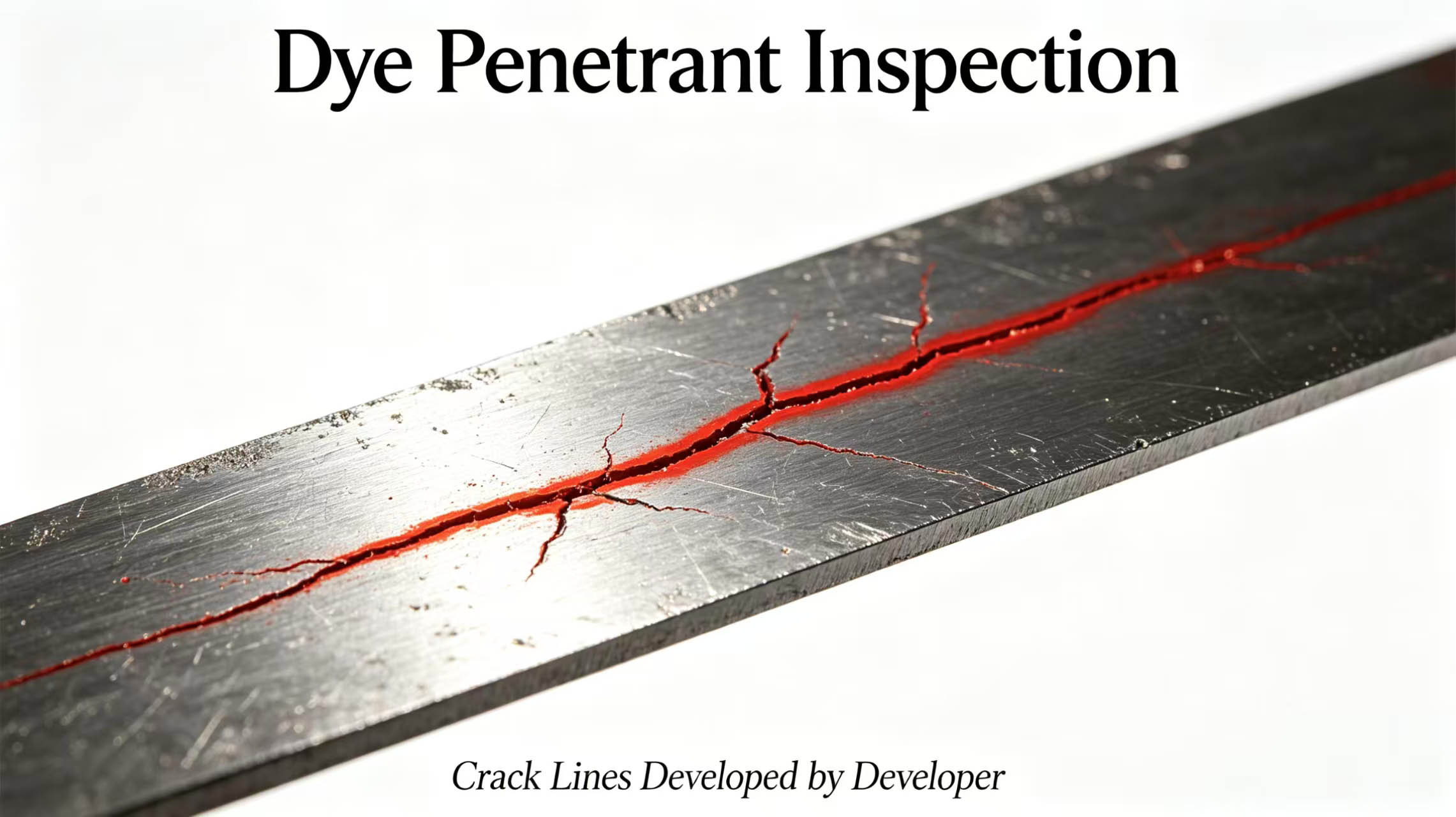

• Utiliser un test de ressuage : nettoyer la lame, appliquer le pénétrant, essuyer, puis appliquer le révélateur. Si la ligne de révélation est continue et nette → la fissure est relativement profonde.

Grattez délicatement avec un ongle ou un objet métallique. Si vous sentez une rainure marquée, la profondeur peut dépasser 0,1 mm.

Étape 3 : Décider en fonction des conditions de travail

• Faible vitesse, faible charge, position non critique pour la sécurité → une fissure de surface peut être temporairement utilisable, mais augmenter la fréquence d'inspection.

· Ligne de production automatisée à haute vitesse et à charge élevée → toute fissure doit être mise hors service.

· Découpe de matériaux précieux ou mise en danger du personnel → remplacer immédiatement.

4. Tolérance aux fissures pour différents matériaux de lames

· Lames en acier rapideBonne ténacité, les microfissures de surface permettent une utilisation à court terme sous surveillance.

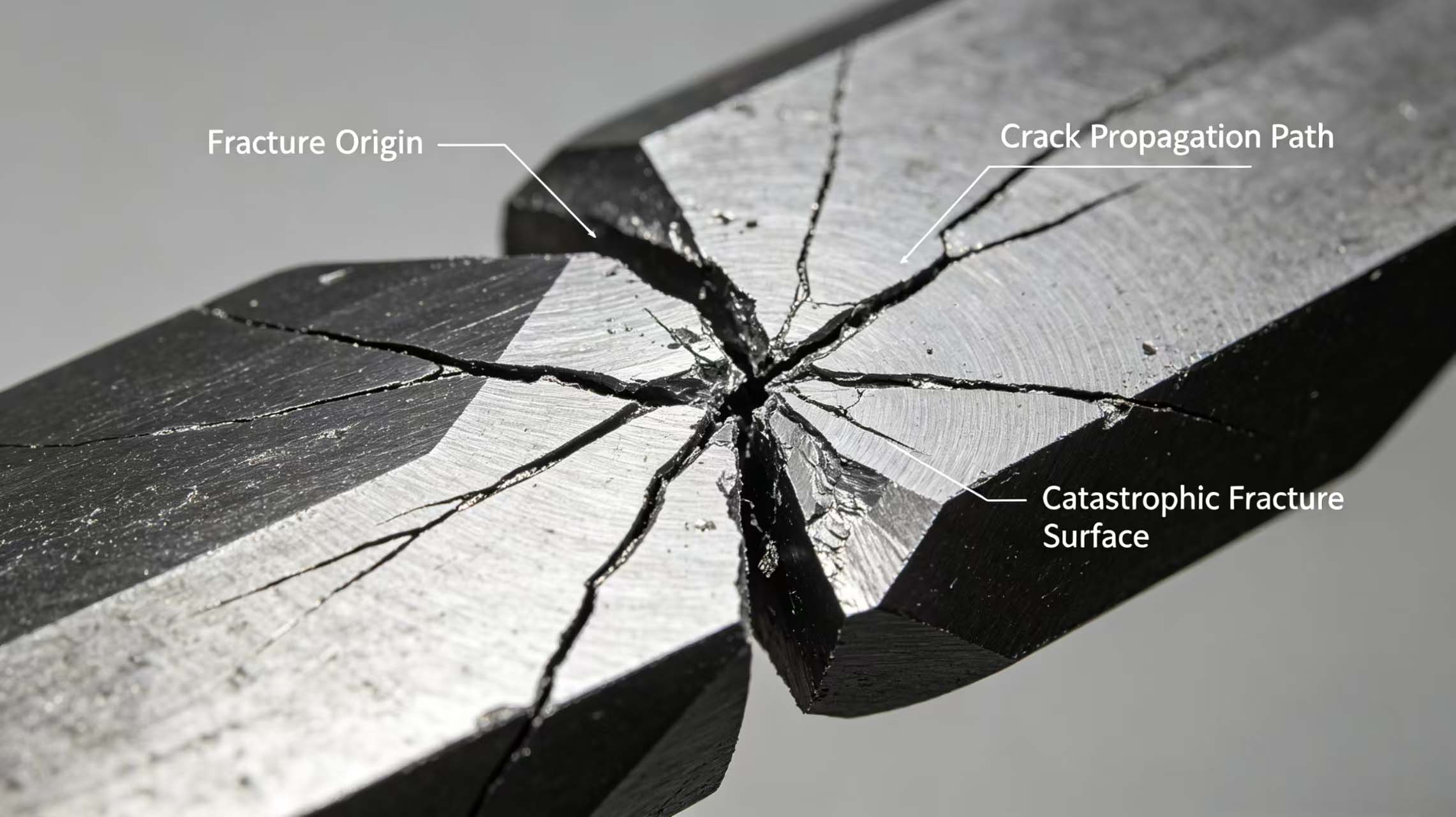

· Lames en carbureTrès fragile, toute fissure doit être mise hors service immédiatement. Les fissures dans le carbure se propagent extrêmement rapidement.

· Lames en acier inoxydable: Excellente ténacité, tolérance relativement élevée aux fissures de surface.

· Lames revêtuesSi seul le revêtement est fissuré et que le substrat est intact, ils peuvent continuer à être utilisés, mais l'effet protecteur du revêtement est réduit.

5. Intervention d'urgence en cas de lames fissurées

Si vous devez temporairement utiliser un lame de refendage personnalisée avec un crack, suivez ces règles :

1. Réduisez la vitesse de coupe à moins de 60 % de la normale.

2. Diminuez l'écart et le chevauchement des lames pour réduire l'impact.

3. Arrêtez-vous toutes les 30 minutes pour vérifier si la fissure s'est propagée.

4. Installez une protection autour de la lame.

6. Comment prévenir les fissures ?

· Standardiser l'affûtage: Renvoyer à l'usine pour rectification CNC, contrôle de la vitesse d'avance et refroidissement afin d'éviter les brûlures de rectification.

· Optimiser le traitement thermiqueChoisissez des fournisseurs disposant de capacités d'inspection métallographique pour garantir un revenu adéquat.

· Sélectionnez le matériau appropriéPour les conditions d'utilisation intensives, choisissez des lames circulaires plus résistantes à l'usure.

· Inspecter avant l'installationVérifiez le tranchant et la surface de chaque nouvelle lame à l'aide d'une loupe.

7. Recommandations et services d'inspection de Mingbai Technology

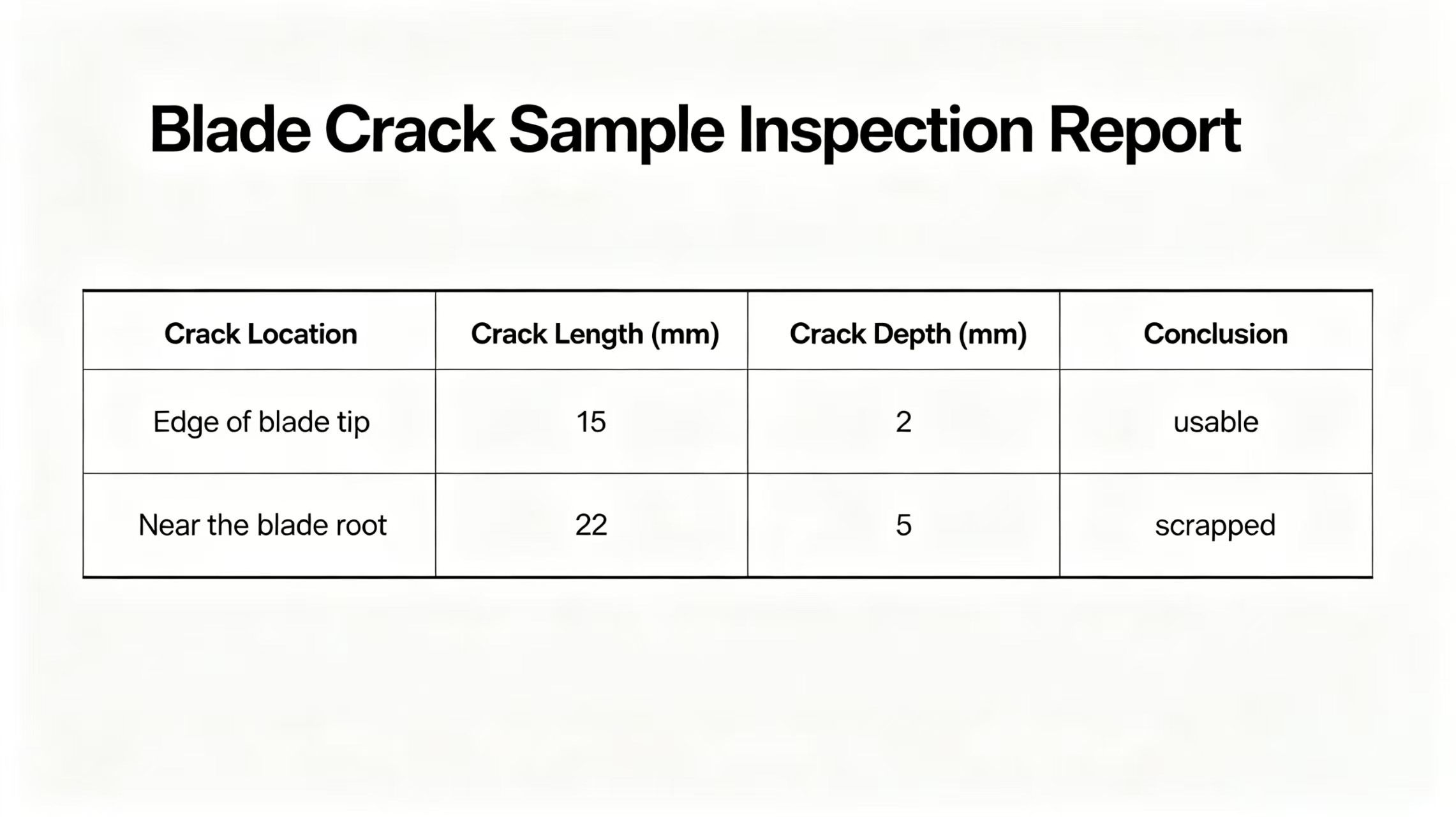

La société Mingbai Mechanical Tool Technology Co., Ltd. recommande la mise hors service immédiate de toute lame présentant une fissure atteignant le bord ou d'une profondeur supérieure à 0,1 mm. Pour les fissures dont la profondeur est indéterminée, vous pouvez renvoyer la lame au laboratoire de Mingbai pour un contrôle par ressuage ou par magnétoscopie. Nous vous fournirons un rapport d'inspection indiquant clairement l'emplacement, la longueur et la profondeur de la fissure, et concluant à son aptitude à être utilisée ou mise au rebut.

Conclusion

Les petites fissures n'entraînent pas nécessairement une mise au rebut immédiate, mais il ne faut jamais les négliger. L'emplacement, la profondeur, les conditions de travail et le matériau déterminent conjointement le devenir d'une lame fissurée. En cas de doute, la solution la plus sûre est de la mettre hors service, de l'inspecter et de consulter un fabricant spécialisé. Mingbai Technology propose des services d'inspection des fissures et d'évaluation des risques.

Site web : www.mingbaiblade.com
