Comment sélectionner la dureté appropriée pour les lames circulaires en fonction du matériau cisaillé ?

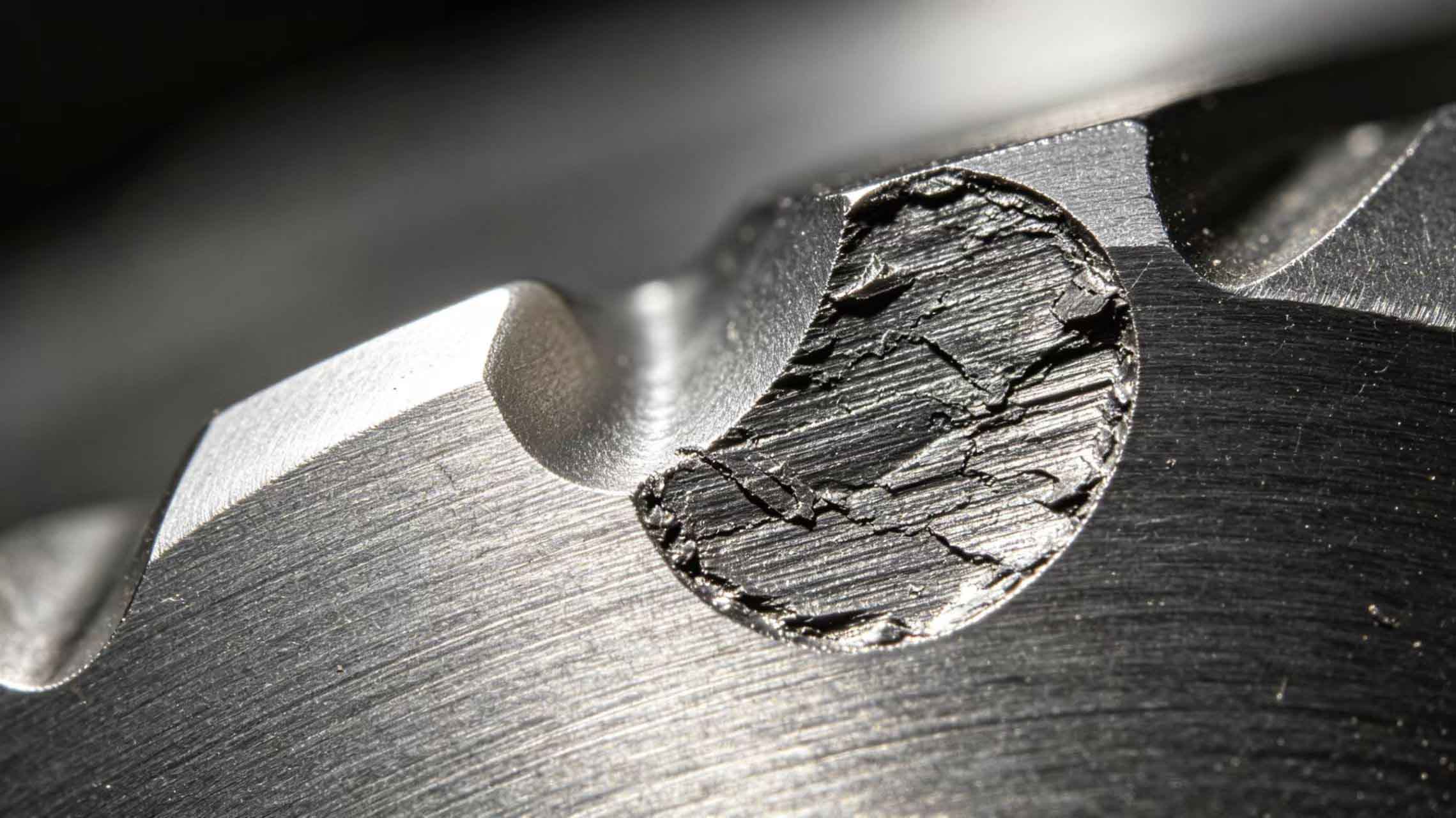

Dans les opérations de refendage des métaux, la dureté de lames circulaires La dureté est un facteur essentiel qui influe sur la qualité de coupe et la durée de vie de la lame. Une dureté excessive rend la lame cassante et sujette à l'ébréchure ; une dureté insuffisante entraîne une usure rapide du tranchant et des arrêts fréquents pour le changement de lame. Mingbai Mechanical Tool Technology Co., Ltd. produit lames de refendage, lames en alliage, lames en acier inoxydableet divers lames personnalisées. Forts de plusieurs années d'expérience dans l'application des matériaux, nous proposons un guide pratique pour le choix de la dureté.

1. Concept de base de la dureté des lames

La dureté des lames est généralement exprimée à l'aide de l'échelle de dureté Rockwell (HRC). Des valeurs plus élevées indiquent des matériaux plus durs avec une meilleure résistance à l'usure, mais une moindre ténacité à l'impact. lames de machines de précision, la plage de dureté se situe généralement entre HRC45 et HRC65.

· HRC < 55Excellente robustesse mais faible résistance à l'usure, convient aux matériaux tendres ou aux conditions de chocs importants.

· HRC 55-60: Offre un équilibre entre robustesse et résistance à l'usure, la gamme la plus couramment utilisée.

· HRC 60-65: Haute résistance à l'usure avec une fragilité accrue, convient aux matériaux durs et au découpage à grande vitesse de matériaux minces.

2. Dureté recommandée pour les matériaux cisaillés courants

1. Acier au carbone ordinaire (Q235, SPCC, DC01, etc.)

Dureté recommandée: HRC58-62

· Types de lames recommandés: Lames circulaires ou lames de refendage, matériau Cr12MoV ou D2.

· NoteL'acier au carbone a une faible dureté mais une certaine ténacité ; les lames de dureté moyenne offrent un bon compromis entre tranchant et durée de vie.

2. Acier inoxydable (304, 316, 430, etc.)

Dureté recommandée: HRC56-58 (Remarque : L'acier inoxydable s'écrouit fortement ; la lame doit présenter une certaine robustesse.)

· Types de lames recommandés: Lames en acier inoxydable, matériau acier rapide contenant du cobalt (M35, M42) ou acier en poudre.

· NoteLa dureté ne doit pas dépasser HRC60, sous peine de voir le tranchant s'ébrécher. À utiliser avec un revêtement TiAlN pour une meilleure résistance à l'usure.

3. Acier au silicium (acier électrique)

Dureté recommandée: HRC60-63

· Types de lames recommandés: Lames en alliage (carbure) ou acier rapide issu de la métallurgie des poudres.

· NoteL'acier au silicium est dur et cassant, ce qui exige une résistance élevée à l'usure. Le tranchant doit être micropassivé pour éviter l'écaillage.

4. Métaux non ferreux tels que le cuivre et l'aluminium

Dureté recommandée: HRC55-58

· Types de lames recommandés: lames de machines de précision avec polissage miroir et revêtement antiadhésif.

· NoteLes métaux tendres ne nécessitent pas une dureté élevée, mais des arêtes vives et des surfaces à faible friction. Une dureté excessive favorise l'adhérence.

5. Acier à haute résistance (HSLA, acier résistant à l'usure)

Dureté recommandée: HRC58-60 (combiné à la ténacité)

· Types de lames recommandés: Lames de refendage personnalisées Fabriqué en acier rapide en poudre avec revêtement résistant.

· NoteL’acier à haute résistance possède à la fois une dureté et une résistance aux chocs élevées ; utilisez une dureté moyenne et concentrez-vous sur la résistance aux chocs.

6. Composites, panneaux en fibre de verre

Dureté recommandée: HRC62-65 (le carbure est préférable)

· Types de lames recommandés: Lames en alliage (YG6X, KD20) ou lames PCD.

· NoteLes matériaux sont très abrasifs et nécessitent une résistance à l'usure extrême. Les lames en carbure sont le premier choix.

3. Règles générales pour le choix de la dureté

1. Plus le matériau est dur, plus la dureté de la lame doit être élevée (mais sans dépasser HRC65).

2. Plus le matériau est épais et plus l'impact est important, plus la dureté de la lame doit être faible (augmenter la ténacité).

3. Pour le refendage à grande vitesse, des lames légèrement plus dures peuvent être utilisées (réduisant l'usure).

4. Matériaux minces (

5. Les revêtements peuvent compenser une dureté insuffisante : par exemple, un substrat HRC58 avec un revêtement TiAlN peut atteindre une résistance à l'usure comparable à celle du HRC62.

4. Services de personnalisation de la dureté de Mingbai Technology

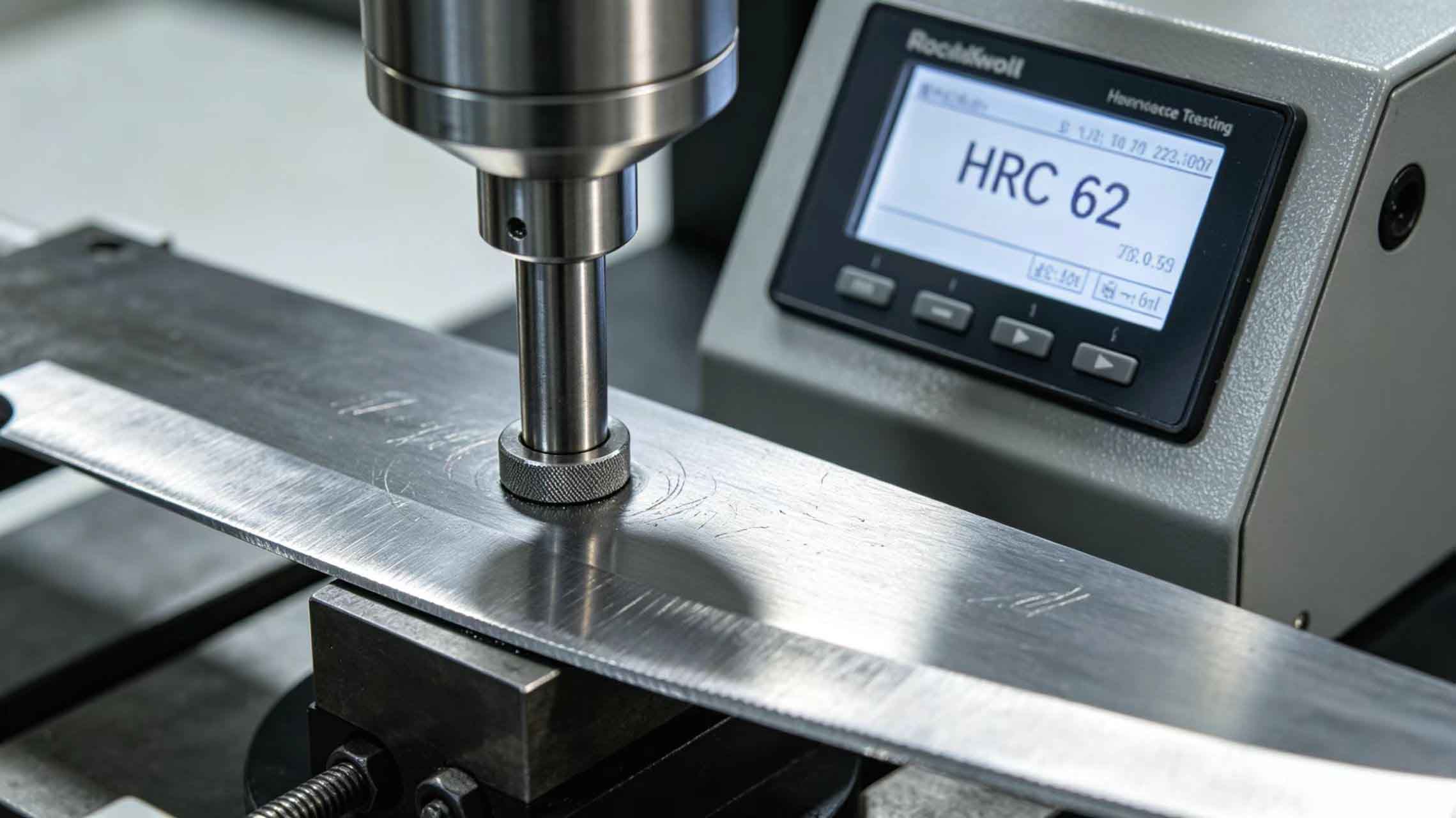

Nous assurons un contrôle précis de la dureté, de HRC45 à HRC65. Chaque lot de lames circulaires est accompagné d'un rapport d'inspection de dureté. Pour des conditions particulières, nous pouvons concevoir des solutions sur mesure. lames à dureté graduelle: dureté élevée sur le tranchant (HRC60-62) et dureté plus faible sur le corps de la lame (HRC45-50), permettant d'obtenir « dur à l'extérieur, résistant à l'intérieur ».

5. Comment vérifier si la dureté est appropriée ?

· Trop mouLe tranchant s'use et s'arrondit rapidement, les bavures sur les bords coupés augmentent progressivement, changements de lame fréquents.

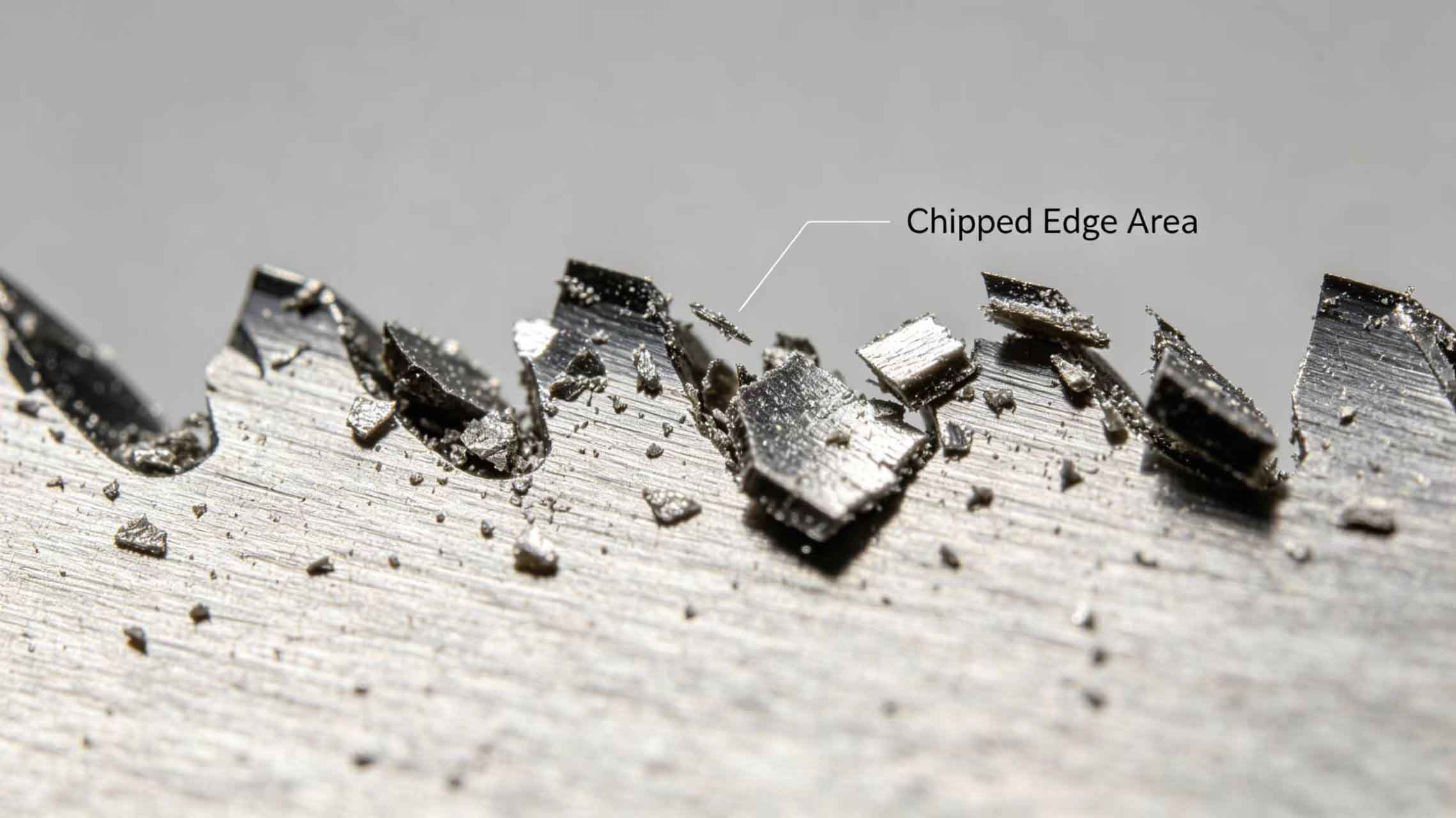

· Trop durDe petits éclats apparaissent sur le bord, un bruit de « cliquetis » se fait entendre lors de la coupe, de minuscules dents de scie apparaissent sur le bord du matériau.

· AppropriéDurée de vie stable de la lame, tranchants lisses, pas d'ébréchure anormale.

Conclusion

Choisir la dureté appropriée pour les lames circulaires est essentiel pour améliorer l'efficacité du refendage et réduire les coûts. Il ne faut pas privilégier une dureté élevée à tout prix, ni sous-estimer l'importance de la ténacité. Mingbai Mechanical Tool Technology Co., Ltd. peut vous recommander gratuitement la solution de dureté optimale en fonction de votre matériau, de son épaisseur et de vos conditions d'utilisation. Veuillez contacter notre équipe technique.

Site web : www.mingbaiblade.com
