Comment bien aligner les lames circulaires pour des coupes parfaites ?

Lors des opérations de refendage, la précision d'alignement de lames circulaires détermine directement la qualité du tranchant, la durée de vie de la lame et la stabilité de l'équipement. Même en utilisant des lames de haute qualité lames de refendage ou coutume lames de refendageSi la position axiale, le chevauchement radial ou le parallélisme entre les lames supérieure et inférieure présentent des défauts, des problèmes tels que des bavures, de la poussière, des bords de coupe irréguliers, voire des ruptures fréquentes de lames, peuvent survenir. La société Mingbai Mechanical Tool Technology Co., Ltd. propose une méthode standardisée d'alignement des lames circulaires, fruit de nombreuses années d'expérience en mise en service sur site.

1. Les trois dimensions fondamentales de l'alignement

L'alignement des pales circulaires fait intervenir trois paramètres indépendants mais interagissant :

1. Alignement axial (direction horizontale)La position relative des bords supérieur et inférieur de la pale le long de l'axe. Idéalement, le plan du bord de la pale supérieure devrait coïncider avec celui de la pale inférieure (ou présenter un décalage spécifique en fonction des caractéristiques du matériau).

2. Chevauchement radial (direction verticale)La profondeur de chevauchement vertical des bords supérieur et inférieur de la lame. Un chevauchement insuffisant entraîne une coupe incomplète, tandis qu'un chevauchement excessif accélère l'usure.

3. Parallélisme des lamesLe degré de parallélisme entre les axes des pales supérieure et inférieure dans le plan horizontal. Un défaut de parallélisme entraîne une variation de l'écartement des pales le long de l'axe axial.

2. Préparation : Nettoyage et inspection

Avant l'alignement, veuillez suivre les étapes suivantes :

• Nettoyer l'arbre et les lamesEssuyez la surface de l'arbre, l'alésage de la lame et les faces d'extrémité avec un chiffon non pelucheux imbibé d'alcool afin d'éliminer l'huile antirouille, la poussière et les fines particules. La présence de corps étrangers peut entraîner des erreurs d'installation.

• Vérifier l'état de la lame: Vérifiez visuellement le bord de lames de machines de précision Pour les zones d'ébréchure ou d'usure apparente, un réaffûtage est nécessaire avant l'installation.

• Vérifier le faux-rond de l'arbreMontez un comparateur à cadran sur le bâti, la pointe de mesure perpendiculaire au diamètre extérieur de l'arbre. Faites tourner lentement l'arbre ; le faux-rond radial doit être inférieur ou égal à 0,005 mm. Si le faux-rond est hors tolérance, réparez l'arbre.

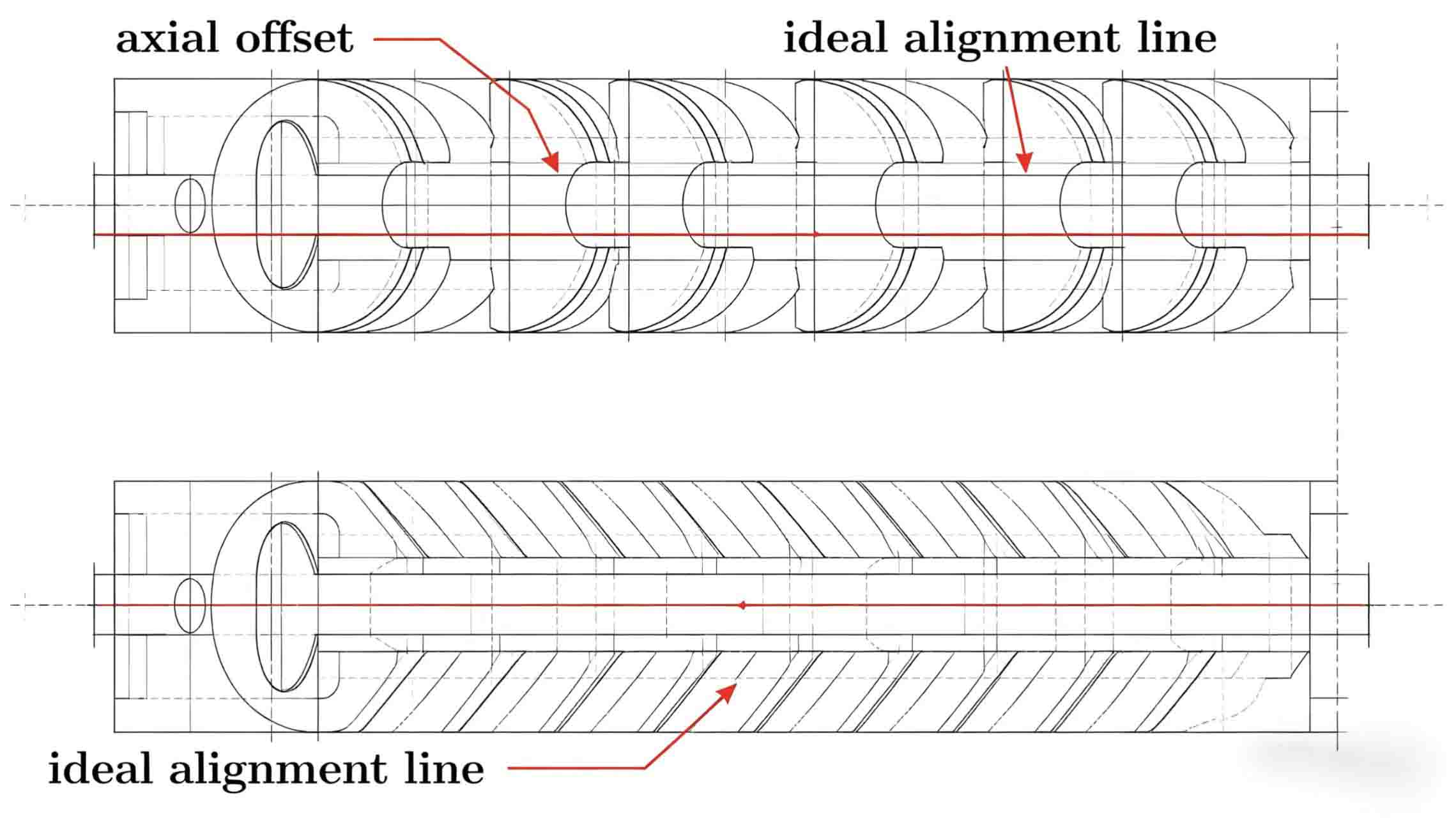

3. Réglage précis de l'alignement axial

Objectif : Réaliser les plans de bord de lames circulaires supérieures et inférieures se situent dans le même plan vertical (décalage nul) ou définissent un léger décalage en fonction du type de matériau.

Méthode 1 : Méthode de la règle (réglage grossier rapide)

· Appuyez une règle de précision verticalement contre les faces latérales des bords supérieur et inférieur de la lame.

• Ajustez la position axiale du porte-lame supérieur ou inférieur jusqu'à ce que le bord droit entre en contact avec les deux faces latérales de la lame sans aucun espace.

• Convient aux applications dont les exigences de précision sont moindres.

Méthode 2 : Méthode de la jauge d’épaisseur / des cales (réglage de précision)

Utilisez le plan de bord de la lame supérieure comme surface de référence.

• Insérez des cales de précision entre la lame inférieure et l'entretoise de l'arbre, ou utilisez la vis de réglage fin du porte-lame pour déplacer la lame.

Mesurez l'écart entre les bords des lames supérieure et inférieure à l'aide d'une jauge d'épaisseur. La valeur cible est 0 (écart nul). Pour les lames ultra-minces, un décalage négatif de 0,01 à 0,03 mm (lame supérieure légèrement saillante) peut être prévu.

Méthode 3 : Outil d’alignement laser (précision maximale)

• Utilisez un outil d’alignement laser à double faisceau avec des capteurs montés sur les arbres de pales supérieur et inférieur, affichant l’écart axial en temps réel.

• Ajuster jusqu'à ce que l'écart soit ≤ 0,01 mm. Convient aux refendeuses à grande vitesse et à large largeur.

4. Réglage du chevauchement radial

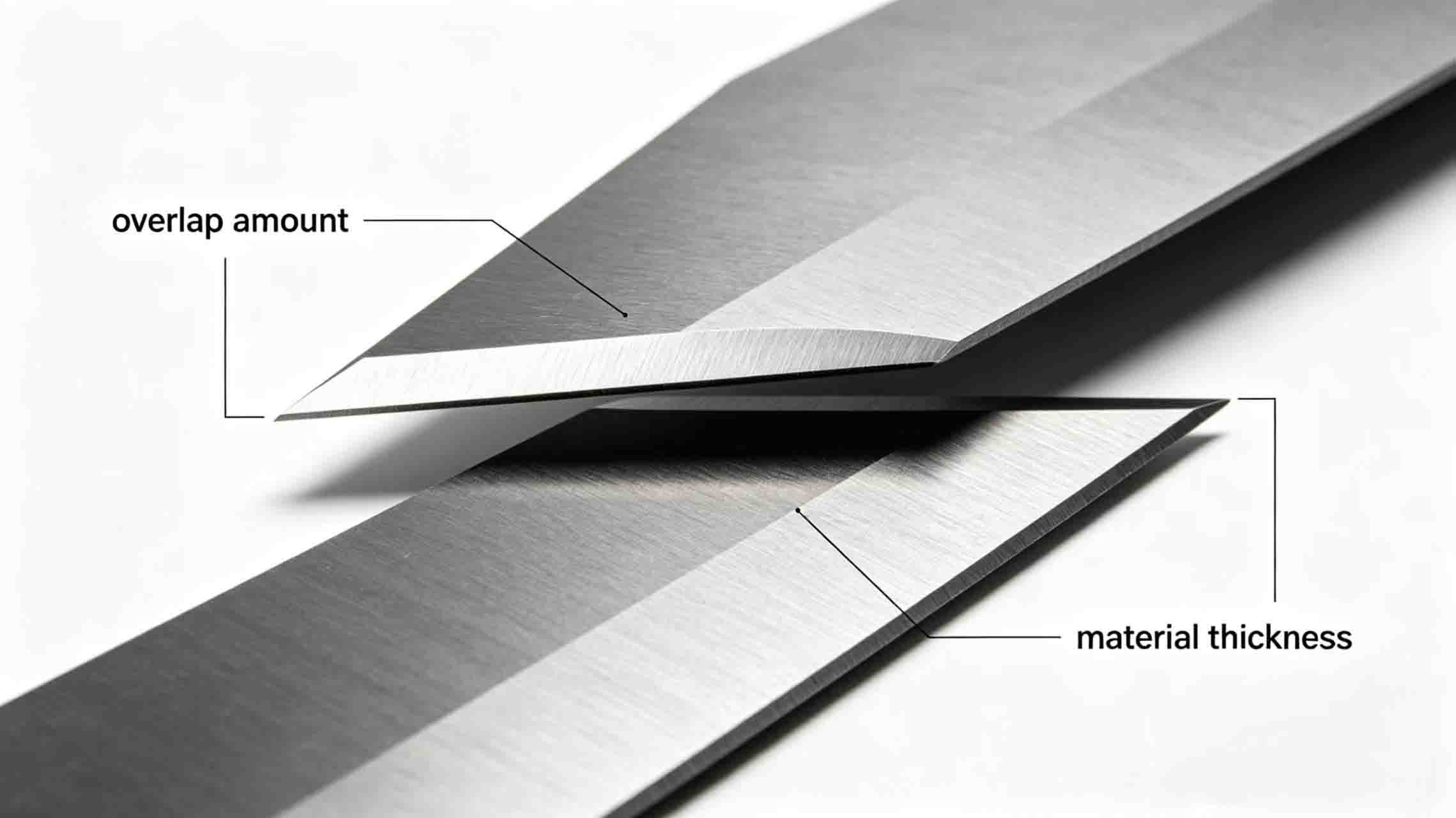

Le chevauchement correspond à la distance entre le point le plus bas du bord supérieur de la lame et le point le plus haut du bord inférieur de la lame.

Règle générale: Chevauchement = Épaisseur du matériau × (30 % ~ 50 %)

· Matériaux minces (<0,1 mm): Utilisez un chevauchement plus faible (30 %) pour éviter la déformation des bords due à une compression excessive.

· Matériaux épais (>1 mm)Utilisez un chevauchement plus important (50 %) pour assurer une découpe complète.

· Matériaux durs et cassants (acier au silicium, fibre de verre)Réduisez le chevauchement de manière appropriée afin de diminuer le risque d'écaillage.

Méthode de réglage :

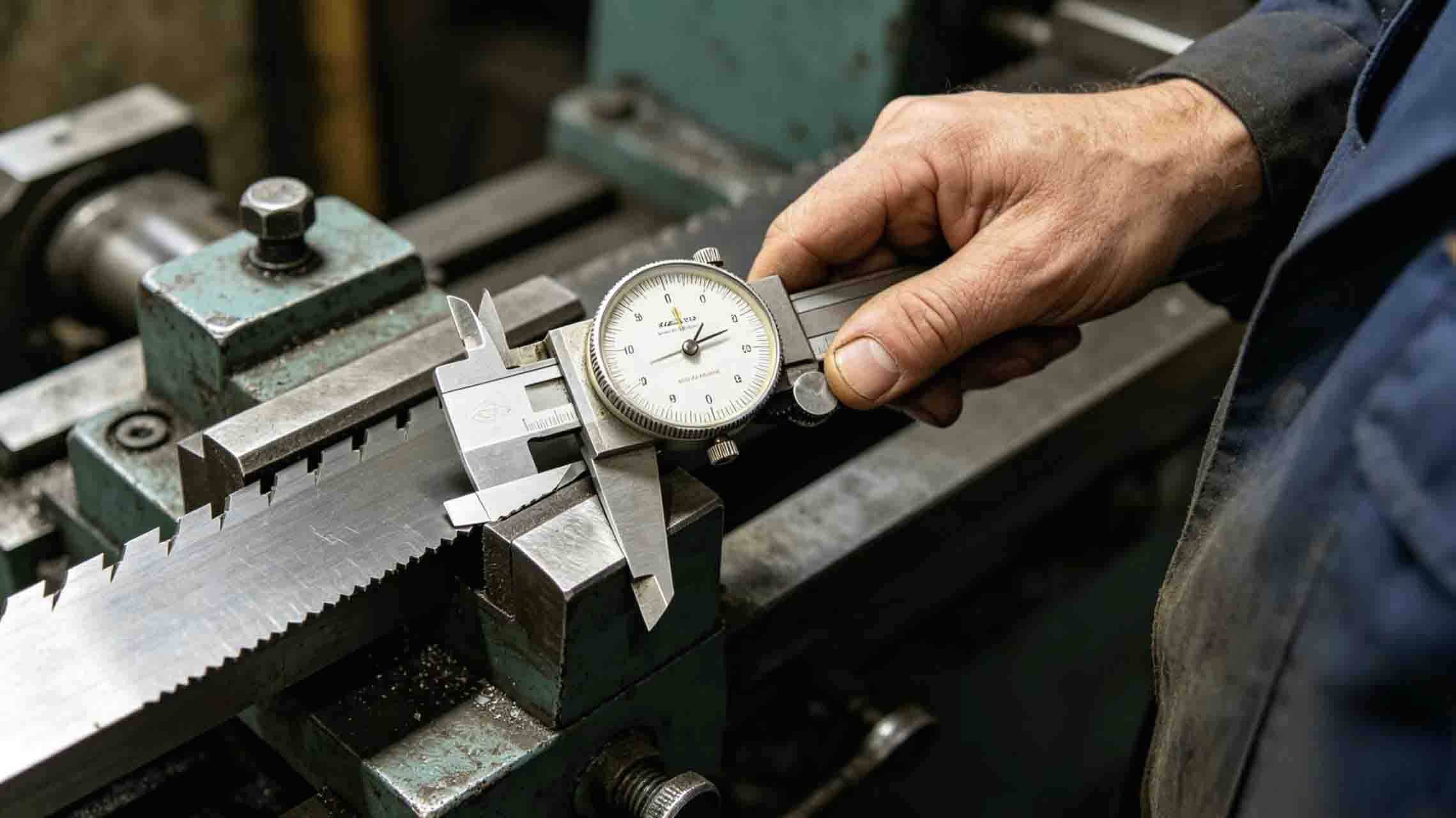

• Desserrez l’écrou de blocage du porte-lame, tournez la vis de réglage fin et mesurez simultanément la distance verticale entre les bords supérieur et inférieur de la lame à l’aide d’une jauge d’épaisseur ou d’un pied à coulisse.

· Pour lames usinées CNC, le chevauchement peut être contrôlé à 0,05-0,3 mm près, la valeur exacte étant optimisée par des essais de coupe.

5. Vérification et correction du parallélisme

Même si la position axiale et le chevauchement sont corrects, si les axes des pales supérieure et inférieure ne sont pas parallèles, l'écartement des pales variera le long de l'axe.

Méthode d'inspection :

• Mesurez l’écart entre les lames supérieure et inférieure aux deux extrémités de l’arbre à l’aide d’une jauge d’épaisseur.

La différence d'écart entre les deux extrémités correspond à l'erreur de parallélisme. Tolérance admissible : ≤ 0,02 mm par mètre.

Méthode de correction :

· Pour les porte-lames réglables, éliminez l'erreur en ajustant les cales ou les manchons excentriques sur le logement du roulement à une extrémité.

• Pour les arbres fixes, rectifiez la surface de la base de montage ou remplacez-la par des entretoises de plus haute précision.

6. Vérification et essai de coupe

Après avoir effectué les réglages ci-dessus, vérifiez l'effet par une coupe d'essai :

1. Test d'impression statiquePlacez une bande de papier carbone et une bande de papier blanc entre les lames supérieure et inférieure. Faites tourner manuellement l'axe de la lame d'un tour et vérifiez si l'impression est continue et d'une largeur uniforme.

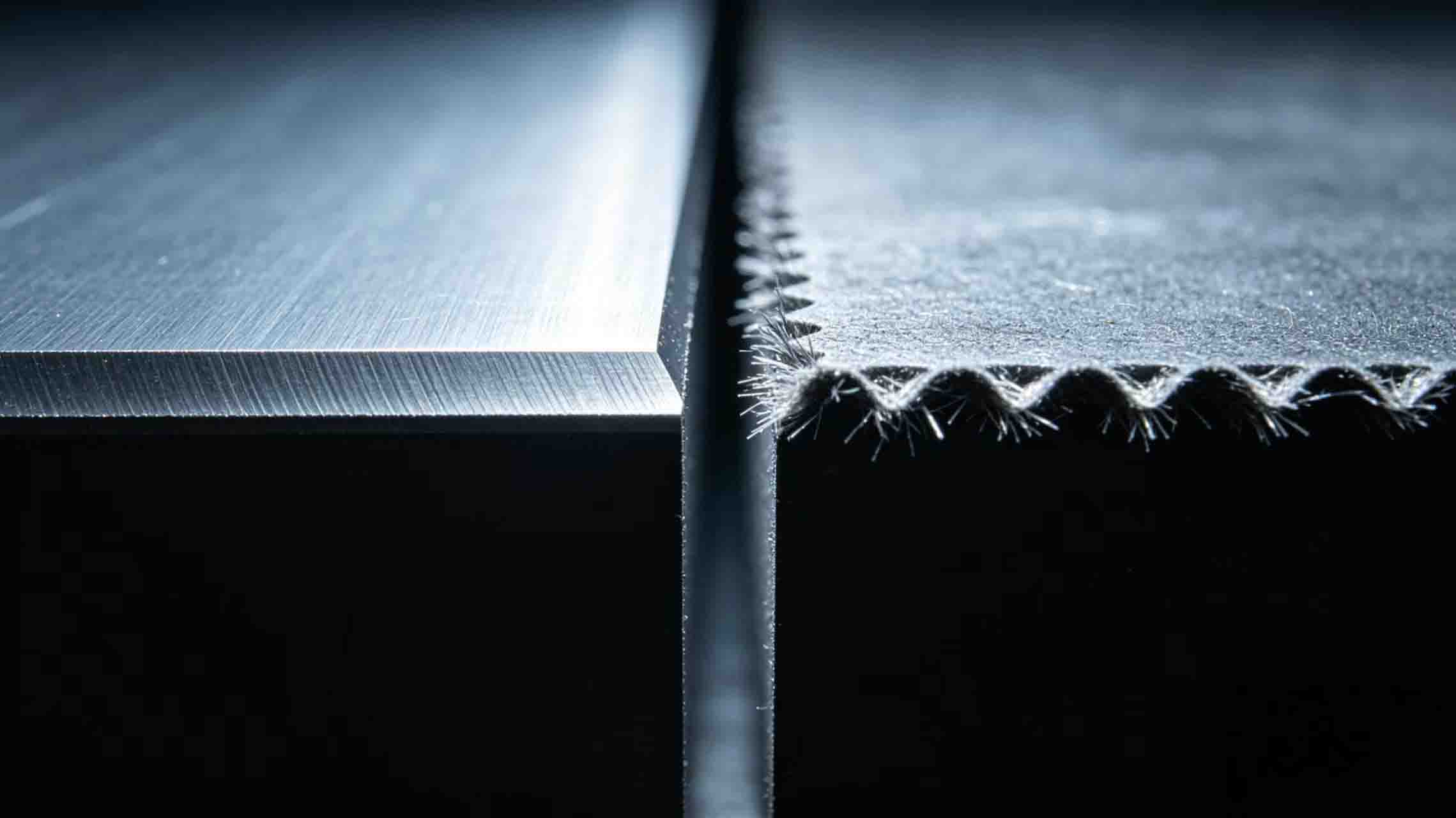

2. Essai de coupe dynamiqueDécoupez une section de matériau à vitesse normale et inspectez le bord coupé :

• Lisse, sans bavures → bon alignement

Bavures sur un côté → décalage axial

• Bavures tout autour avec bord blanchi → chevauchement insuffisant ou lame émoussée

Bord ondulé → mauvais parallélisme ou faux-rond excessif de la lame

3. Conserver l'échantillonConservez l'échantillon d'essai comme référence pour les ajustements futurs.

7. Assistance professionnelle de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. fournit non seulement des outils de haute précision lames sur mesure, lames circulaires et lames de refendage, mais propose également à ses clients :

· Services de formation sur site à l'alignement des lames

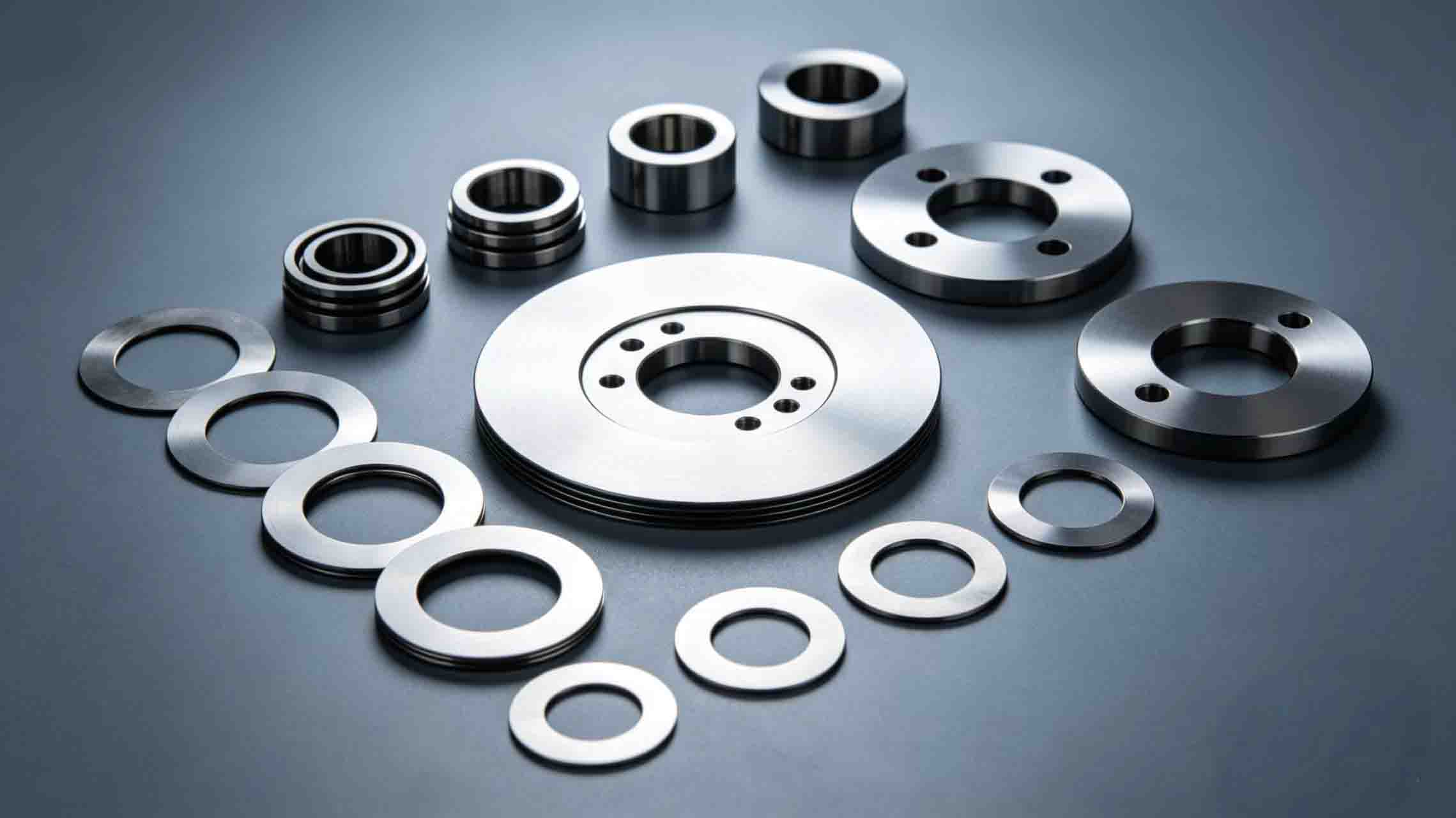

• Jeux d'entretoises et de cales de précision

• Rapports d'inspection du faux-rond des lames (avec chaque lame expédiée)

• Guidage vidéo à distance pour les réglages

Conclusion

L'alignement correct des lames circulaires n'est pas complexe, mais il exige de la patience, des outils adaptés et la maîtrise de trois paramètres essentiels. Intégrer l'alignement à la procédure standardisée de changement de lame permet d'améliorer significativement la qualité de coupe, de prolonger la durée de vie des lames et de réduire les pannes. Pour toute question relative à l'alignement des lames, veuillez contacter l'équipe technique de Mingbai Technology.
