Puis-je fournir uniquement un échantillon de lame usagée pour des lames sur mesure ? À quoi dois-je faire attention ?

De nombreux clients, lorsqu'ils ont besoin de renouveler leur commande, le font. lames personnaliséesIl arrive souvent qu'on ne dispose que d'une vieille lame usée et d'aucun dessin original. La question est alors : « Puis-je fournir uniquement un échantillon de vieille lame pour obtenir une réplique exacte ? » La réponse est oui, mais il convient de prêter attention à plusieurs points essentiels. Forte de son expérience en matière de personnalisation à partir d'échantillons, la société Mingbai Mechanical Tool Technology Co., Ltd. vous présente les points importants et les précautions à prendre.

1. Fournir uniquement un échantillon d'une ancienne lame est envisageable.

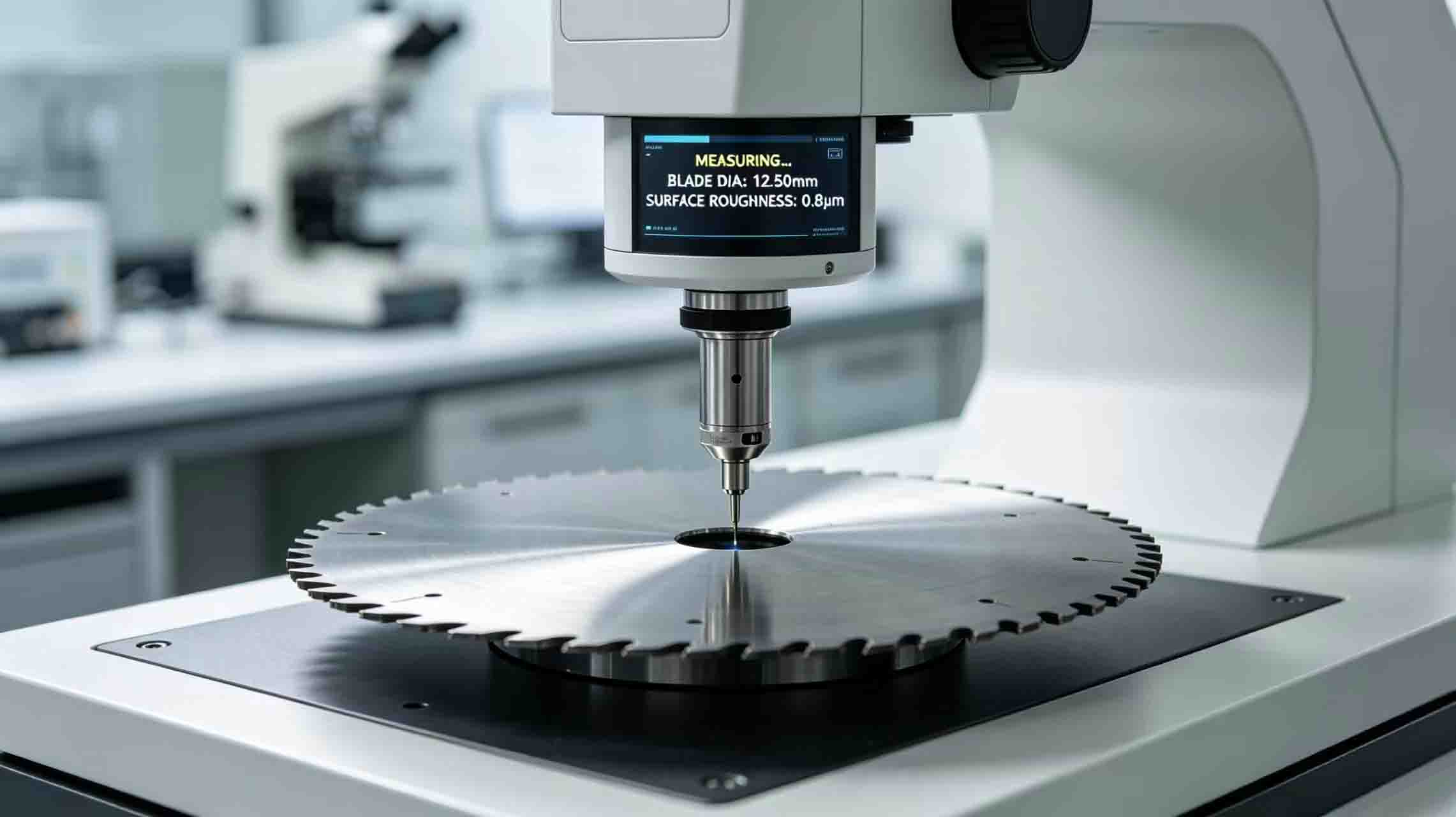

Tant que la lame ancienne n'est pas fortement déformée, ébréchée ou corrodée, Mingbai Technology utilise la rétro-ingénierie pour en reproduire fidèlement les dimensions géométriques et les paramètres de bord. Nous utilisons des machines à mesurer tridimensionnelles et des profilomètres pour relever les points caractéristiques de la lame et générer les plans de fabrication. Cette méthode est particulièrement adaptée à la reproduction de lames anciennes sans plans, évitant ainsi à nos clients d'avoir à effectuer eux-mêmes de nouvelles mesures.

2. Six détails auxquels prêter attention lors de la fourniture d'un échantillon de lame usagée

1. Vérifier si l'échantillon est représentatif

Si vous disposez de plusieurs lames anciennes de même spécification, il est recommandé de choisir comme échantillon celle qui présente le moins d'usure et aucune déformation apparente. Le choix d'un échantillon peu usé améliore la précision de la rétro-ingénierie. Si toutes les lames sont fortement usées ou ébréchées, il est préférable de fournir un échantillon de lame neuve ou de contacter le fabricant d'origine pour obtenir les plans.

2. Nettoyer la surface de l'échantillon

Avant l'envoi, veillez à bien nettoyer la surface de l'ancienne lame avec de l'alcool ou un produit nettoyant afin d'éliminer toute trace d'huile, de rouille et de résidus. Les saletés résiduelles peuvent affecter la précision des mesures, notamment pour les petits détails situés sur le bord de la lame.

3. Marquez le sens du bord et la surface de montage

Utilisez un marqueur ou une étiquette pour indiquer le sens du tranchant et la surface de montage sur l'ancienne lame afin d'éviter toute confusion entre l'avant et l'arrière lors de la rétro-ingénierie. lames circulaires ou lames de refendage Avec des bords asymétriques, c'est particulièrement important.

4. Fournir des informations supplémentaires sur les conditions de fonctionnement

En se basant uniquement sur l'ancien échantillon de lame, le fabricant ne peut pas connaître le matériau, l'épaisseur, le type d'équipement, etc. Il est recommandé de préciser la nuance et l'épaisseur du matériau à refendre, ainsi que la vitesse et la plage de tension de l'équipement. Ces informations permettent aux ingénieurs de Mingbai de déterminer si la conception initiale de la lame était appropriée et d'optimiser les paramètres si nécessaire.

5. Indiquez si vous acceptez les suggestions d'optimisation.

La conception d'une lame ancienne peut ne pas être optimale. Mingbai Technology peut vous proposer des solutions d'optimisation de l'angle de coupe ou du revêtement en fonction de vos conditions d'utilisation. Si vous souhaitez une réplique exacte (à l'échelle 1:1), veuillez le préciser ; si vous acceptez une optimisation, veuillez également l'indiquer.

6. Emballage avec protection contre les chocs et les dommages

La lame elle-même peut présenter des zones fragiles et ébréchées. Lors de l'envoi, elle doit être Emballés individuellement dans des sacs en mousse ou à coussin d'air afin d'éviter les dommages secondaires dus aux chocs pendant le transport.

3. Processus standard de personnalisation par rétro-ingénierie

Étape 1Le client envoie un échantillon de l'ancienne lame, accompagné d'une description des conditions de fonctionnement et des exigences de réplication.

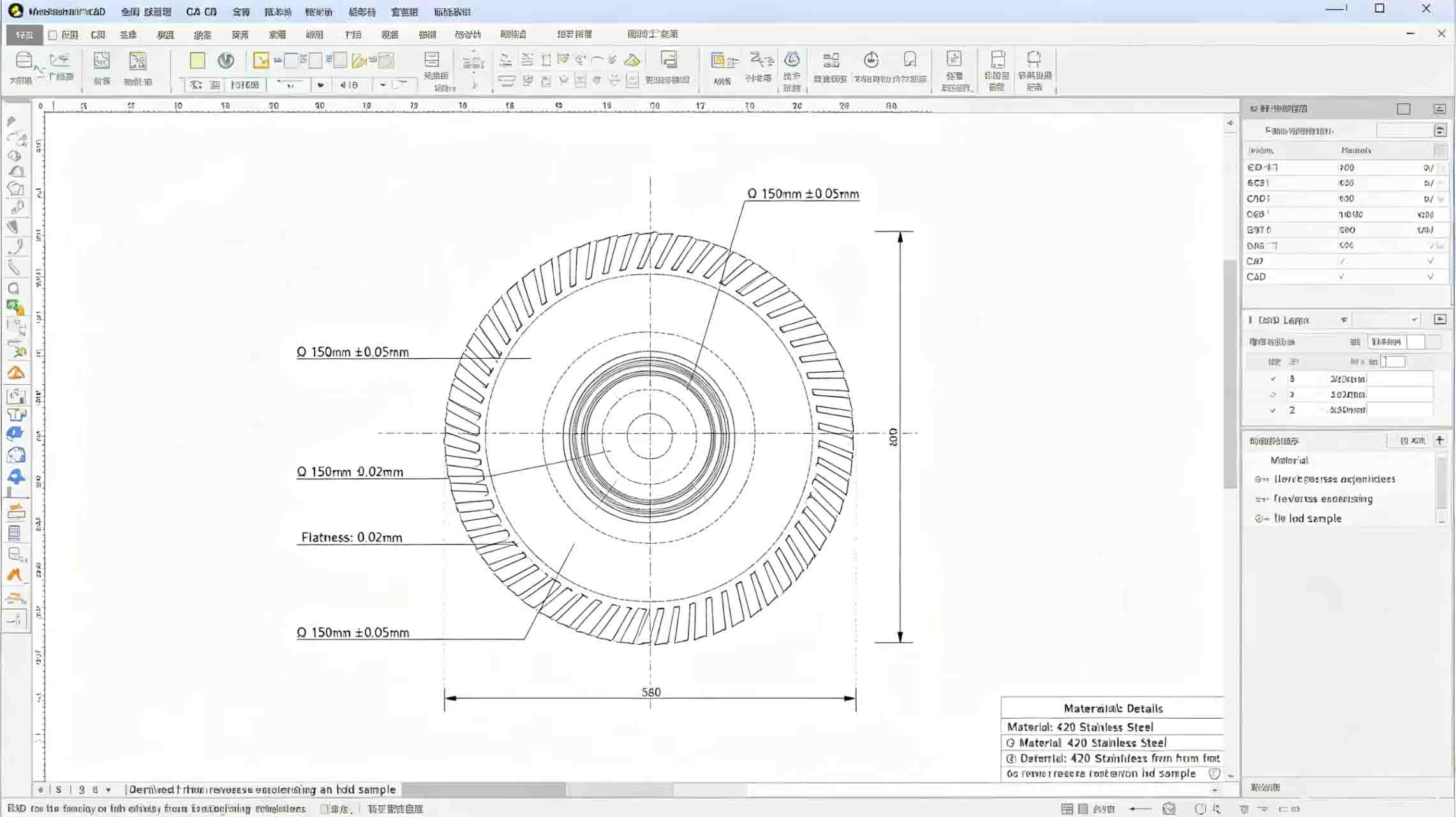

Étape 2Le laboratoire Mingbai effectue des numérisations 3D ou des mesures de coordonnées pour générer des dessins CAO.

Étape 3: Confirmer les paramètres du dessin (diamètre extérieur, alésage, épaisseur, angle de bord, etc.) avec le client.

Étape 4Produire conformément aux plans, effectuer un contrôle du premier article, puis livrer par lots.

Étape 5: Veuillez renvoyer l'ancien échantillon de lame avec l'envoi.

4. Situations dans lesquelles la fourniture d'un simple échantillon n'est pas appropriée

• La lame est fortement déformée (planéité > 0,1 mm)

• Le bord présente des ébréchures importantes (> 1 mm)

La surface de la lame est fortement corrodée et certaines parties sont manquantes.

· La conception originale de la lame est en elle-même déraisonnable (par exemple, mauvais matériau, angle trop petit).

Dans les cas susmentionnés, il est recommandé aux ingénieurs de Mingbai de procéder à une nouvelle conception plutôt que de copier aveuglément.

5. Avantages de Mingbai Technology en matière de personnalisation par rétro-ingénierie

Mingbai Mechanical Tool Technology Co., Ltd. dispose de machines de mesure tridimensionnelle et de profilomètres de haute précision capables de réaliser la rétro-ingénierie de systèmes complexes. lames de forme spéciale avec une précision jusqu'à ±0,002 mm. Nous vous le promettons :

• Réplique à l'identique, dimensions parfaitement identiques

· Confirmation de dessin gratuite fournie

• Les anciens échantillons de lames ont été correctement conservés et restitués.

• Prise en charge des mises à niveau des matériaux (par exemple, passage de lames en acier ordinaire à des lames en alliage ou en acier inoxydable)

6. Étude de cas client

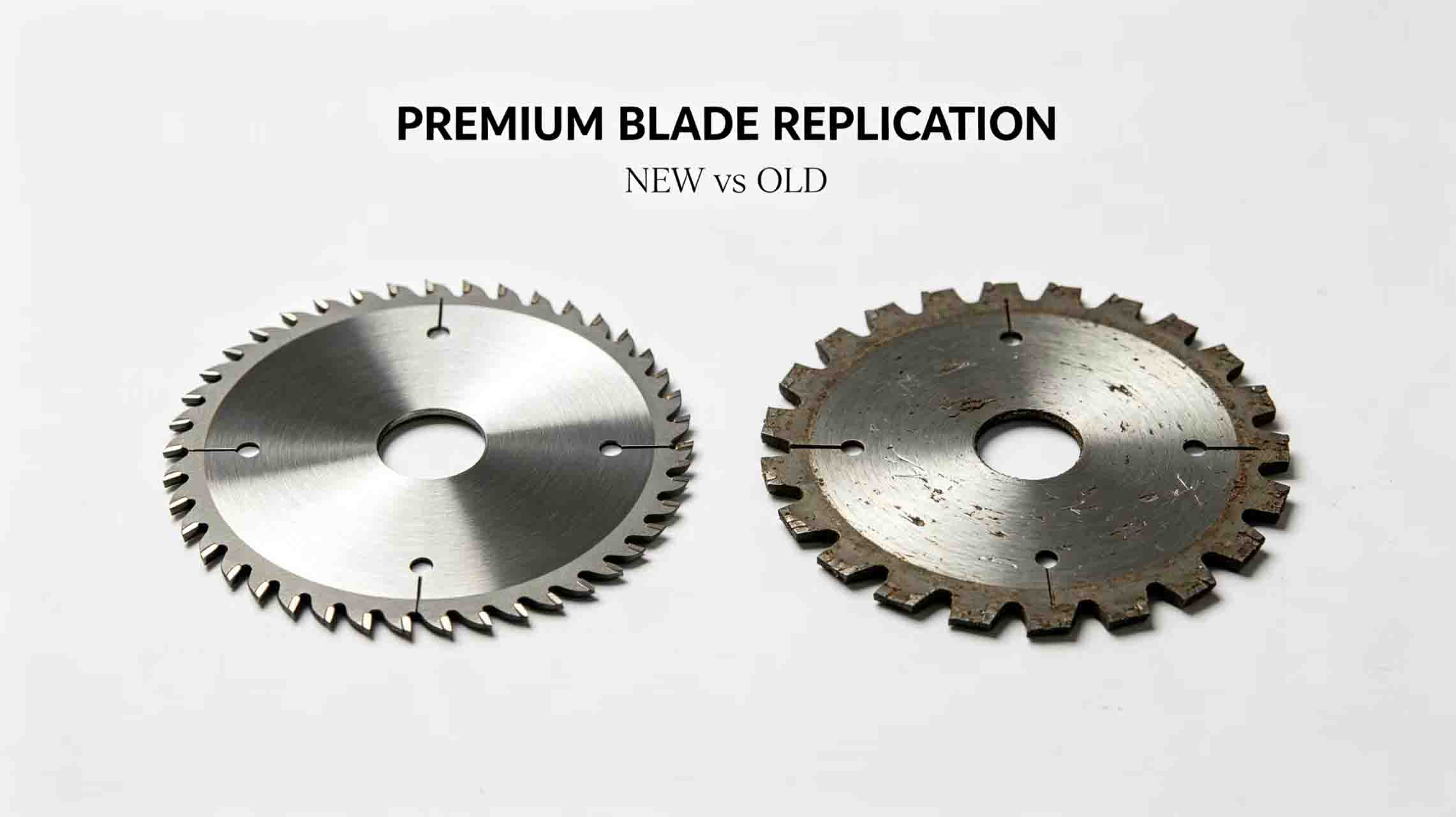

Une usine de machines d'emballage s'est retrouvée en rupture de stock. lames circulaires pour la découpe de films Le fabricant d'origine ayant cessé la production, le client a envoyé une lame usée. Mingbai Technology a procédé à une rétro-ingénierie et a produit 50 lames. Après installation, les performances de coupe étaient identiques à celles de la lame d'origine, résolvant ainsi le problème urgent du client.

Conclusion

Fournir un simple échantillon de lame usagée pour la fabrication de lames sur mesure est tout à fait possible, mais six points essentiels doivent être pris en compte : la sélection, le nettoyage, le marquage et la complétion des informations relatives à l’échantillon. Mingbai Mechanical Tool Technology Co., Ltd. met à votre disposition son expertise en rétro-ingénierie pour vous aider à résoudre le problème lié à l’absence de plan malgré la présence d’un échantillon.
