Lorsque les lames de la refendeuse produisent des bords ondulés, le problème vient-il de la lame ou de l'équipement ?

Lors des opérations de refendage des métaux, les bords ondulés (également appelés « bords festonnés » ou « courbes en serpentin ») du matériau refendu par lames de refendage Les défauts de coupe ondulée figurent parmi les plus difficiles à diagnostiquer. Nombre d'utilisateurs soupçonnent d'abord la qualité de la lame, mais Mingbai Mechanical Tool Technology Co., Ltd., après des centaines de diagnostics sur site, a constaté qu'environ 60 % des problèmes de coupe ondulée proviennent de l'équipement et seulement 40 % sont directement liés à la lame. Cet article vous aide à identifier rapidement la cause première et vous fournit des recommandations pour le choix de la lame en fonction des conditions de travail.

1. Deux types typiques de bords ondulés

· Bords ondulés fins à haute fréquenceLa distance entre les pics et les vallées est faible (5-20 mm), généralement liée à la fréquence de rotation de la pale ou de l'arbre de la pale.

· Bords ondulés larges à basse fréquence: La distance entre les pics et les vallées est grande (50-200 mm), généralement liée aux vibrations de l'équipement, aux fluctuations de tension ou au matériau lui-même.

2. Tout d'abord, inspectez l'équipement : les trois zones les plus problématiques

1. Jeu excessif dans les paliers de l'arbre de pale

Lorsque les roulements sont usés, la lame subit un mouvement radial sous l'effet des forces de cisaillement, ce qui déforme la trajectoire du tranchant et provoque des irrégularités. Méthode de contrôle : arrêter la machine, mesurer le jeu à l'aide d'un comparateur à cadran sur le diamètre extérieur de l'arbre de la lame et effectuer un mouvement de levier vertical. Si le jeu est supérieur à 0,02 mm, les roulements doivent être remplacés.

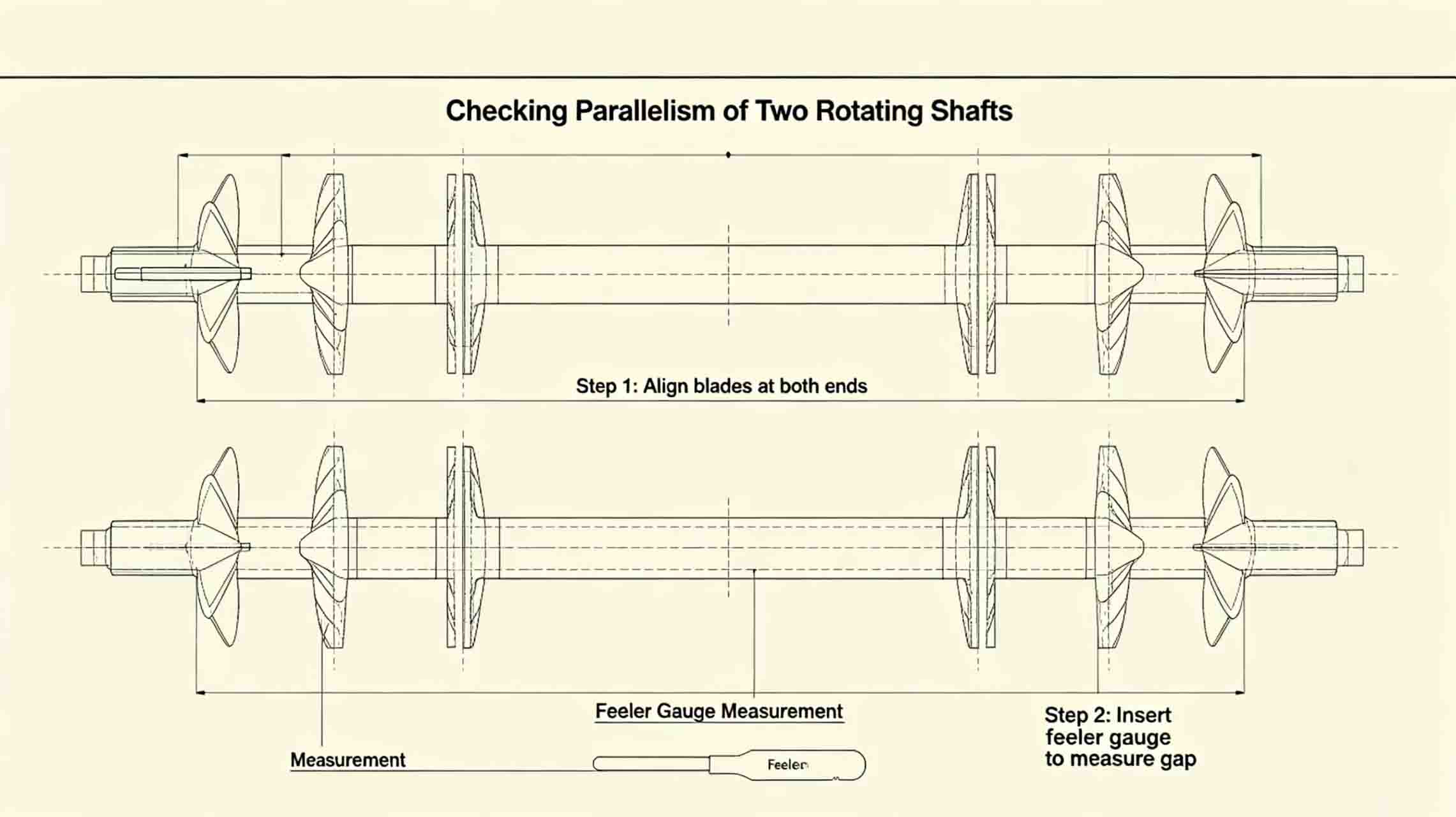

2. Mauvais parallélisme entre les axes des lames supérieure et inférieure

Des arbres non parallèles entraînent une variation de l'écartement des lames dans le sens axial, ce qui provoque des contraintes locales inégales sur le matériau et des bords ondulés. Méthode de contrôle : mesurer l'écartement entre les lames supérieure et inférieure aux deux extrémités de l'arbre à l'aide d'une jauge d'épaisseur. Si la différence est supérieure à 0,02 mm par mètre, un réglage est nécessaire.

3. Rigidité insuffisante du bâti ou du porte-lame de l'équipement

Lors du refendage à grande vitesse, la résonance entre la fréquence de vibration du porte-lame et la fréquence de rotation de l'arbre porte-lame peut également produire des bords ondulés. Essayez de modifier la vitesse de coupe de 10 à 15 %. Si les bords ondulés disparaissent ou se déplacent, le problème provient de la résonance de l'équipement.

3. Problèmes liés aux pales : priorités d’inspection pour différents scénarios

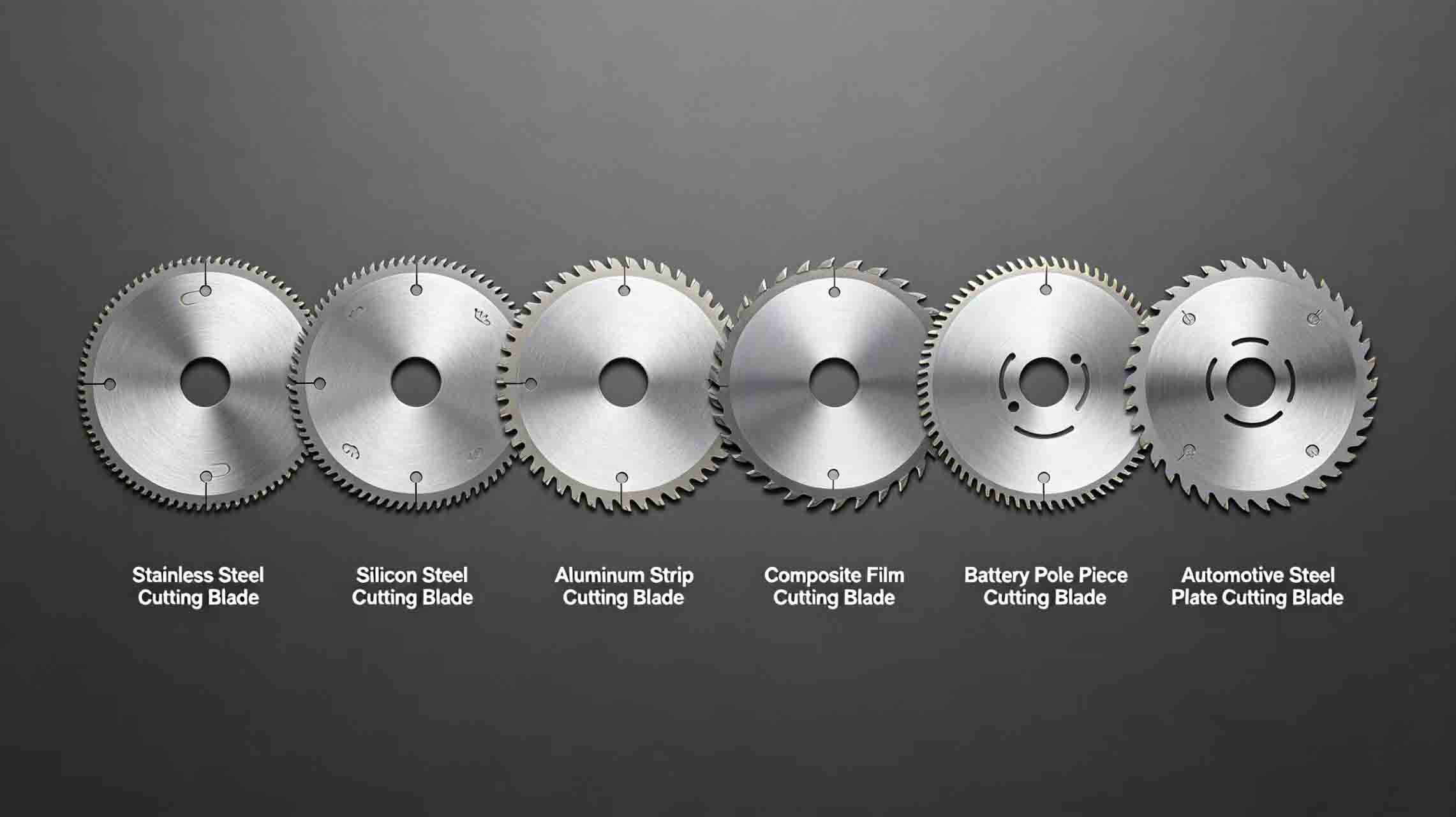

Si l'inspection de l'équipement ne révèle aucun problème, les bords ondulés peuvent provenir de la précision de la lame ou d'un mauvais choix de celle-ci. Voici quelques problèmes de lames courants dans différents scénarios de refendage :

Lames circulaires à haute dureté pour le refendage de bandes d'acier inoxydableSi la rondeur est supérieure à 0,005 mm, un faux-rond radial apparaît à chaque tour, créant des bords ondulés et régulièrement espacés. Utilisez un testeur de rondeur ; si la rondeur est hors tolérance, renvoyez la lame pour réaffûtage ou remplacement. Mingbai Technology propose des lames dont la rondeur est contrôlée à 0,003 mm près.

Lames en alliage résistant à l'usure pour le refendage de l'acier au siliciumLa planéité de la face d'extrémité doit être ≤ 0,003 mm. Une planéité excessive entraîne un faux-rond axial, produisant de fines ondulations sur les bords. Placez la lame sur une plaque de granit et vérifiez son épaisseur à l'aide d'un jeu de cales. Pour le refendage de l'acier au silicium destiné aux moteurs de véhicules à énergies nouvelles, choisissez des lames de précision à planéité supérieure.

Lames en acier inoxydable pour la découpe de bandes d'aluminiumLe jeu entre l'alésage de la pale et l'arbre de pale doit être ≤ 0,02 mm. Un jeu excessif entraîne un montage excentré, générant des chocs radiaux périodiques lors de la rotation et formant des bords ondulés. (Mingbai Technology) Lames circulaires anti-adhésives Conçu pour le refendage de bandes d'aluminium, utiliser un polissage miroir pour réduire les bords ondulés.

Lames mécaniques ultra-minces pour le découpage de films compositesL'uniformité de la dureté est essentielle. Si l'écart de dureté après traitement thermique dépasse ±2 HRC, l'usure locale des bords varie, ce qui engendre des bords irréguliers et ondulés. Utilisez un duromètre pour un contrôle multipoints. (Mingbai) Lames circulaires de découpe de films de haute précision Chaque lot est soumis à un contrôle de dureté à 100 %.

Lames en carbure pour le découpage des électrodes de batterieDes micro-entailles sur les bords peuvent également provoquer des bords ondulés. Il est recommandé d'utiliser lames circulaires dédiées aux électrodes au lithium, qui sont inspectées sous un grossissement de 200x pour vérifier l'intégrité des bords avant l'expédition.

Lames de refendage sur mesure pour le refendage de panneaux automobilesUne épaisseur de revêtement irrégulière peut entraîner des variations locales du coefficient de frottement, provoquant des bords ondulés. Mingbai Technology propose une solution. Lames de refendage spécifiques à l'acier automobile avec une uniformité de revêtement PVD contrôlée à ±0,5μm près.

4. Organigramme de jugement rapide

1. Commencez par inspecter l'équipement.: jeu des roulements, parallélisme de l'arbre de la lame, rigidité du porte-lame.

2. Ensuite, inspectez la lame.: rondeur, planéité, ajustement de l'alésage, uniformité de dureté, qualité du revêtement.

3. Test d'échange: Déplacez la lame suspecte sur une autre machine normale et mettez-la en marche.

· Si les bords ondulés disparaissent → problème avec l'équipement d'origine.

· Si les bords ondulés persistent → problème avec la lame.

5. Solutions de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. propose des services complets pour le diagnostic des bords ondulés des lames de refendeuse :

• Inspection gratuite sur site de la rondeur, de la planéité et de la dureté de la lame.

• Assistance au dépannage du jeu et du parallélisme des roulements d'équipement.

· Fourniture de lames de refendage personnalisées de haute précision avec une rondeur ≤ 0,003 mm et une planéité ≤ 0,002 mm.

• Recommandations spécifiques de sélection de lames pour différents matériaux (acier inoxydable, acier au silicium, bande d'aluminium, film composite, électrodes de batterie, panneaux automobiles).

6. Étude de cas

Une usine de refendage de bandes d'acier inoxydable utilisait des lames circulaires à haute dureté, mais présentait malgré tout des bords ondulés. Les ingénieurs de Mingbai ont effectué une inspection sur site et ont constaté que le jeu radial du palier de l'arbre de la lame inférieure était de 0,08 mm (norme ≤ 0,02 mm). Après le remplacement du palier, les bords ondulés ont complètement disparu.

Conclusion

Lorsque les lames de votre refendeuse produisent des bords ondulés, ne vous focalisez pas uniquement sur la lame. Vérifiez d'abord les roulements, le parallélisme et la rigidité de l'équipement, puis assurez-vous que la lame est adaptée à votre matériau. Mingbai Technology propose des lames spécifiques pour différents types de refendage, garantissant ainsi une sélection plus précise et une coupe plus nette.
