L'impact de la concentricité de la lame et de l'état de surface sur la qualité de coupe

Dans le domaine du refendage de précision et du traitement des métaux, les performances des lames se reflètent souvent dans des indicateurs techniques apparemment mineurs, mais pourtant essentiels. Parmi ceux-ci, la concentricité et l'état de surface sont des paramètres fondamentaux qui mesurent la qualité de la découpe. lames circulaires, lames de refendageet divers types de lames de machines de précisionCes deux indicateurs déterminent directement la stabilité du processus de coupe, la qualité du tranchant et la durée de vie de la lame. Aujourd'hui, Mingbai Mechanical Tool Technology Co., Ltd. présentera une analyse technique approfondie des impacts spécifiques de la concentricité et de l'état de surface sur la qualité de coupe.

1. Qu'est-ce que la concentricité de la lame ?

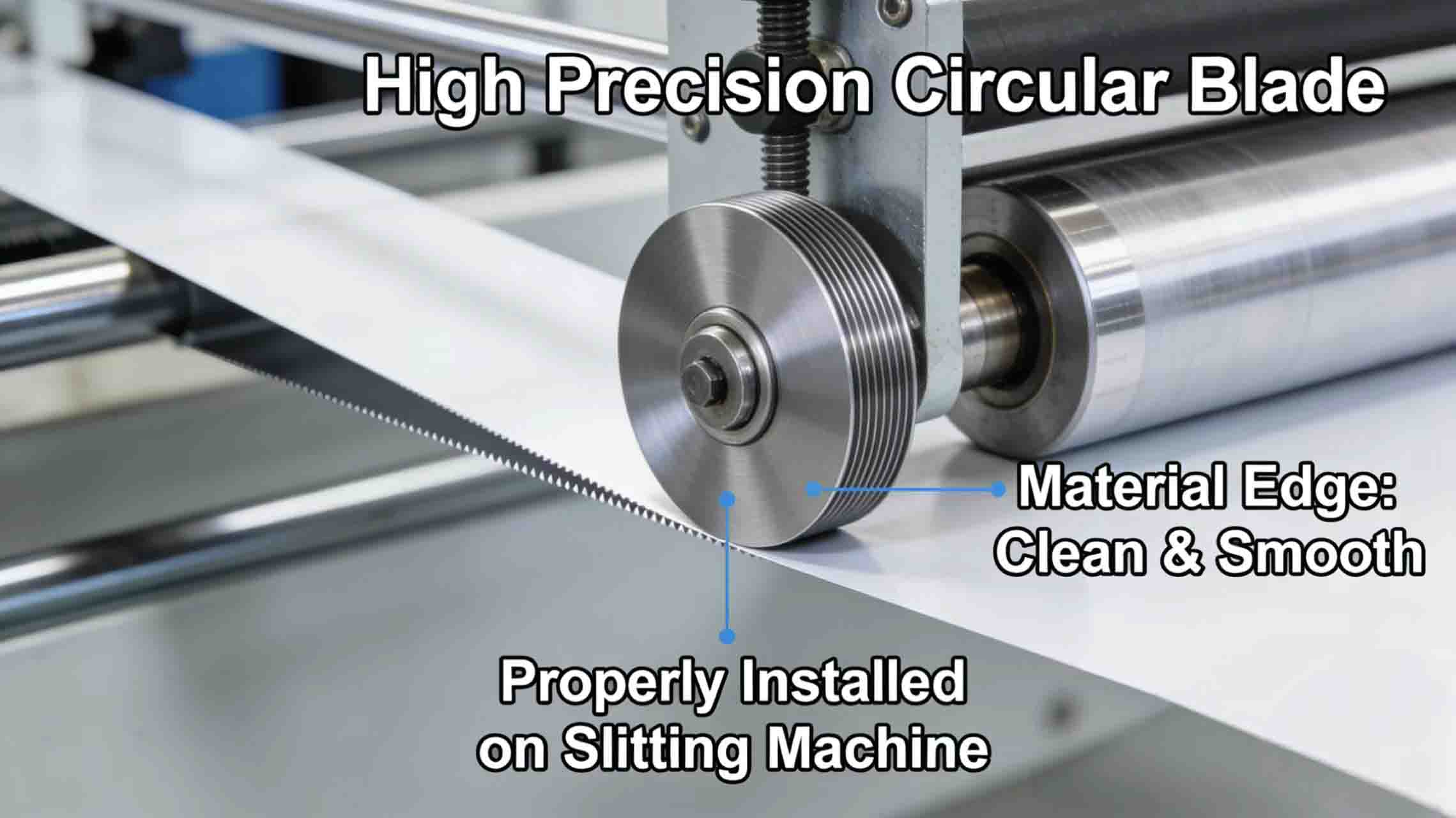

La concentricité d'une pale désigne l'erreur de coaxialité entre son diamètre extérieur et son alésage central. En d'autres termes, elle indique si le bord extérieur de la pale tourne autour de son centre réel lorsque la pale est en rotation. lames circulaires de haute précisionLa concentricité est la base pour garantir la précision de coupe.

Lorsqu'une lame est montée sur un arbre rotatif, une excentricité entre son diamètre extérieur et son alésage central engendre un faux-rond radial lors de la rotation à grande vitesse. Ce faux-rond provoque une variation constante de la position du tranchant pendant la coupe, affectant ainsi la qualité de celle-ci.

2. Impact de la concentricité sur la qualité de coupe

1. Largeur de coupe irrégulière

Lors du refendage, l'écart entre les lames supérieure et inférieure est réglé avec précision. Si la concentricité des lames est imparfaite, la position du bord se modifie périodiquement pendant la rotation, entraînant des fluctuations de l'écartement. Il en résulte des largeurs de bande irrégulières, incompatibles avec les exigences de précision des étapes suivantes. Pour les lames de refendage sur mesure, ce problème est particulièrement critique, car la personnalisation implique souvent des exigences de précision dimensionnelle élevées.

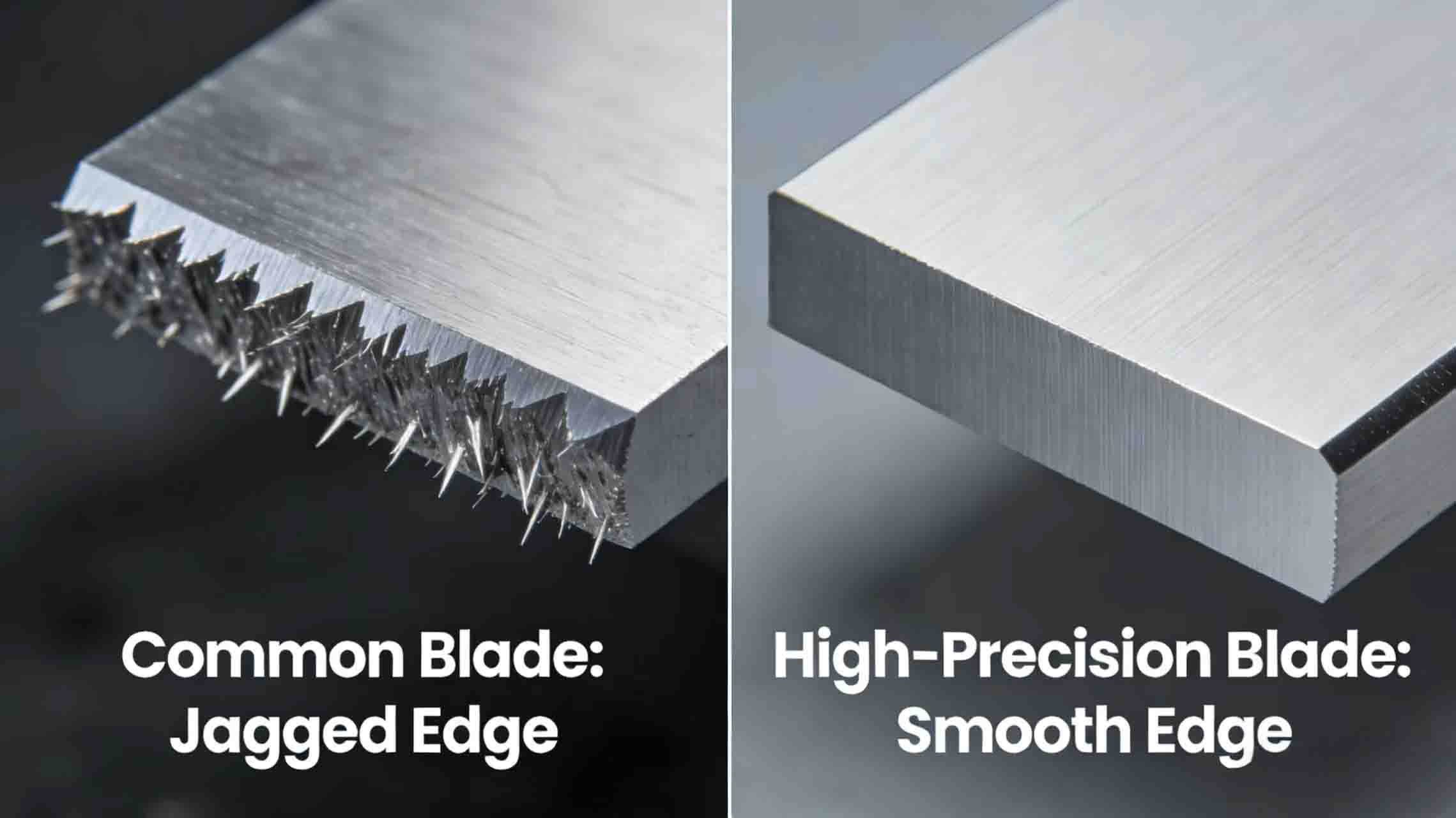

2. Augmentation de la formation de bavures

Le faux-rond radial dû à une mauvaise concentricité de la lame rend le processus de cisaillement instable. Lorsque la lame atteint sa position d'excentricité maximale, la force de cisaillement réelle se modifie, ce qui entraîne un arrachement partiel du matériau au lieu d'une coupe nette. Cet arrachement s'accompagne inévitablement de bavures. Pour les lames de refendeuse utilisées pour le cisaillement de matériaux tels que l'acier au silicium, les feuilles de cuivre et d'aluminium, les bavures ont un impact direct sur le rendement.

3. Durée de vie réduite de la lame

Le faux-rond radial signifie que la lame subit des forces inégales lors de la coupe. À certaines phases de chaque rotation, le tranchant de la lame supporte une charge d'impact plus importante, tandis qu'à d'autres phases, il est relativement peu sollicité. Cet impact cyclique accélère l'usure localisée du tranchant et peut même provoquer des ébréchures. lames de machines de précision Ce qui pourrait normalement durer des mois pourrait tomber en panne en quelques semaines en raison de problèmes de concentricité.

4. Augmentation des vibrations des équipements

Le faux-rond de la lame se transmet à l'ensemble du système, provoquant des vibrations dans la broche et le bâti. Un fonctionnement prolongé dans ces conditions affecte non seulement la qualité de coupe, mais endommage également les roulements, réduisant ainsi la durée de vie de la machine.

3. Qu'est-ce que la finition de surface d'une lame ?

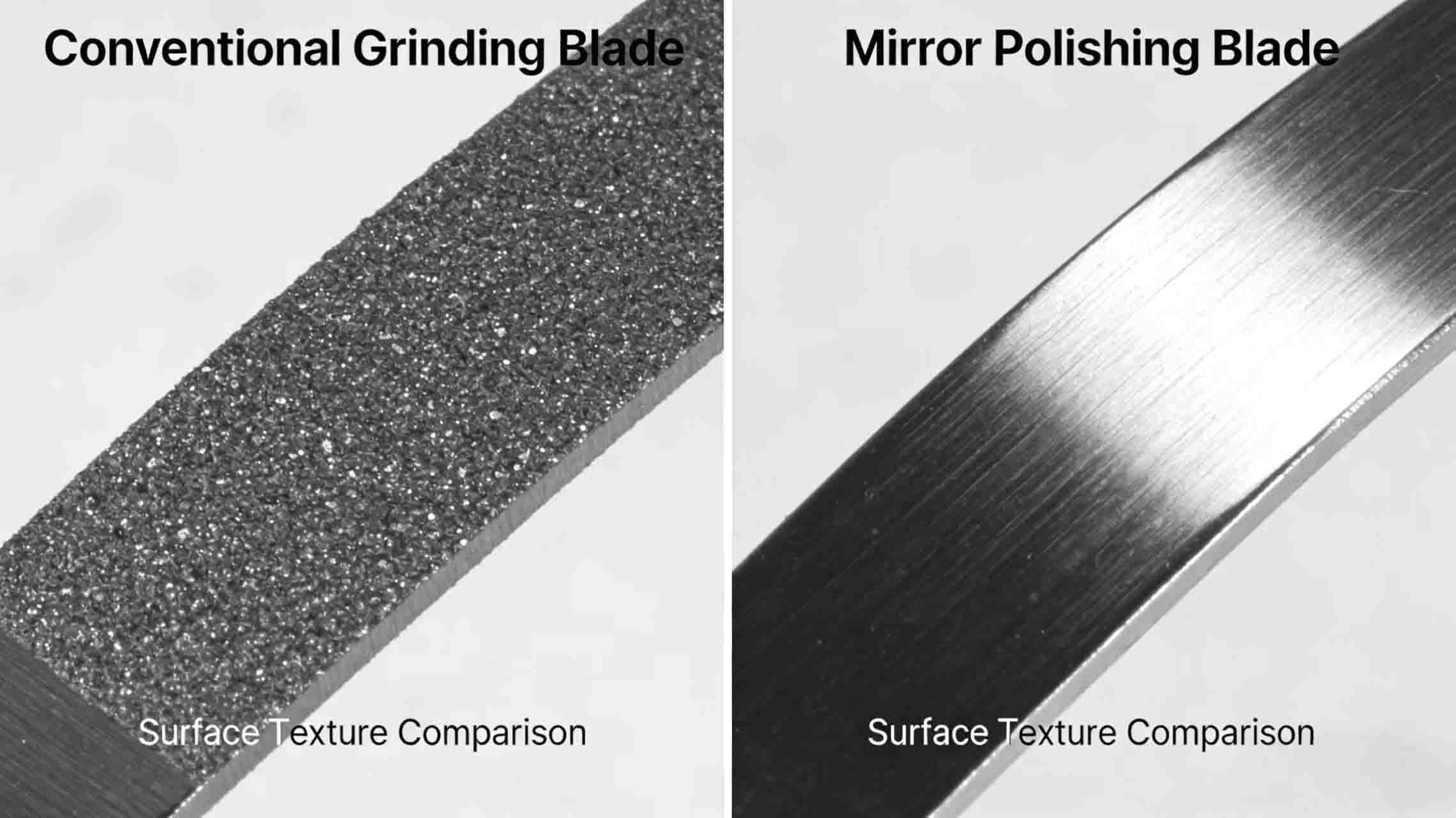

L'état de surface d'une lame, également appelé rugosité de surface, désigne les caractéristiques de la géométrie microscopique de la surface de la lame, généralement exprimées par la valeur Ra ​​(écart moyen arithmétique du profil). lames usinées CNCLa finition de surface ne se limite pas à l'esthétique ; elle influe directement sur la friction, la génération de chaleur et l'évacuation des copeaux lors du processus de coupe.

4. Impact de l'état de surface sur la qualité de coupe

1. Coefficient de frottement et génération de chaleur

Plus la surface de la lame est rugueuse, plus le coefficient de frottement est élevé au contact du matériau à couper. Lors d'une coupe à grande vitesse, le frottement génère une chaleur importante. Une élévation excessive de température peut entraîner une diminution de la dureté de la lame (notamment pour les aciers rapides), accélérant ainsi son usure. Parallèlement, la chaleur transmise au tranchant du matériau peut provoquer une déformation thermique, voire une brûlure. Pour les lames circulaires coupant des matériaux thermosensibles comme les électrodes de batteries au lithium, l'importance de l'état de surface est évidente.

2. Efficacité d'évacuation des copeaux

Lors de l'usinage, les copeaux doivent s'écouler sans à-coups le long de la face de coupe de la lame. Si la surface de la lame est rugueuse, les copeaux rencontrent une plus grande résistance à l'évacuation, sont susceptibles de s'accumuler dans la zone de coupe, de rayer la surface usinée et peuvent même entraîner l'écaillage de l'outil. Un bon état de surface permet aux copeaux de glisser en douceur sur la lame, garantissant ainsi un processus de coupe stable.

3. Performance anti-adhésive

Lors de l'usinage de matériaux à forte adhérence, tels que le cuivre, l'aluminium ou l'acier inoxydable, une surface de lame rugueuse favorise l'adhérence du matériau. Une fois l'adhérence amorcée, le matériau accumulé se dilate rapidement, formant un bourrelet qui déforme complètement la géométrie de l'arête. Lames personnalisées Grâce à sa finition de surface de haute qualité, il inhibe efficacement l'adhérence des matériaux, maintenant ainsi le bord propre.

4. Résistance microscopique des bords

L'irrégularité microscopique de la surface d'une lame est constituée d'innombrables creux et aspérités minuscules. Ces défauts microscopiques peuvent devenir des points de concentration de contraintes sous charge, amorçant des microfissures. Au fur et à mesure de la coupe, la propagation des fissures peut entraîner l'écaillage du tranchant. Par conséquent, un état de surface élevé garantit non seulement une meilleure qualité de surface, mais aussi une plus grande résistance du tranchant.

5. Les garanties de processus de Mingbai Technology

1. Technologie de rectification de précision

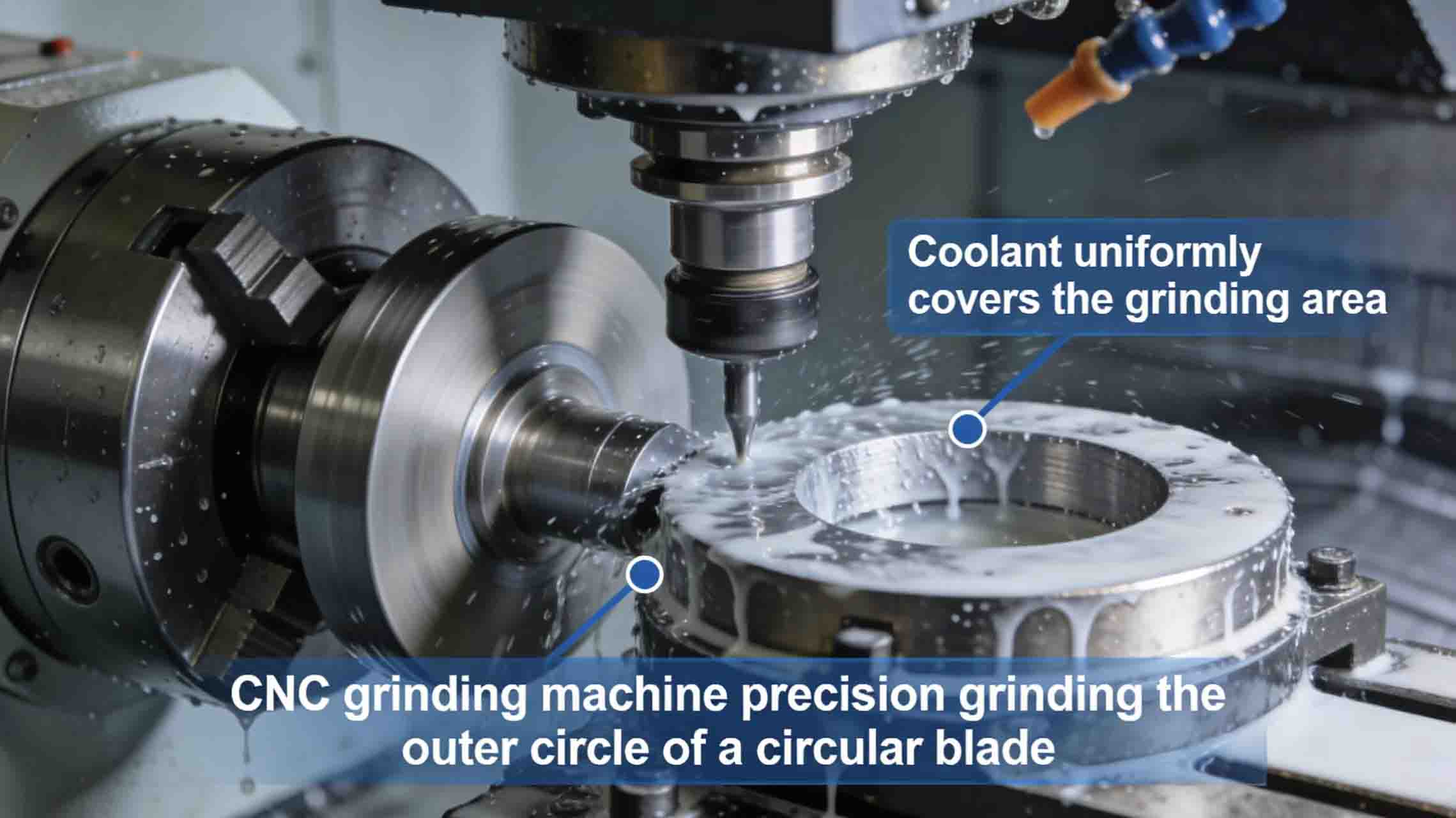

Pour garantir la concentricité des lames circulaires, Mingbai Technology utilise des rectifieuses CNC de haute précision, réalisant en une seule opération la rectification précise de l'alésage intérieur et du diamètre extérieur. L'élimination des erreurs de serrage nous permet de contrôler la concentricité des lames avec une extrême précision. Pour les lames de refendeuse les plus exigeantes, nous effectuons également des tests d'équilibrage dynamique en cours de production afin d'éliminer tout déséquilibre résiduel.

2. Processus de finition en plusieurs étapes

Pour le contrôle de l'état de surface, Mingbai Technology a mis en place un système de finition en plusieurs étapes, allant de l'ébauche à la superfinition, en passant par la rectification fine. En fonction des caractéristiques des matériaux et des conditions de fonctionnement, nous sélectionnons les granulométries et les paramètres des meules les plus adaptés afin de garantir un état de surface poli miroir aux arêtes et aux surfaces des lames de machines de précision. lames de refendage personnalisées Pour des exigences particulières, nous effectuons également des traitements de rodage et de polissage, atteignant des valeurs Ra inférieures à 0,2 μm.

3. Inspection complète du processus

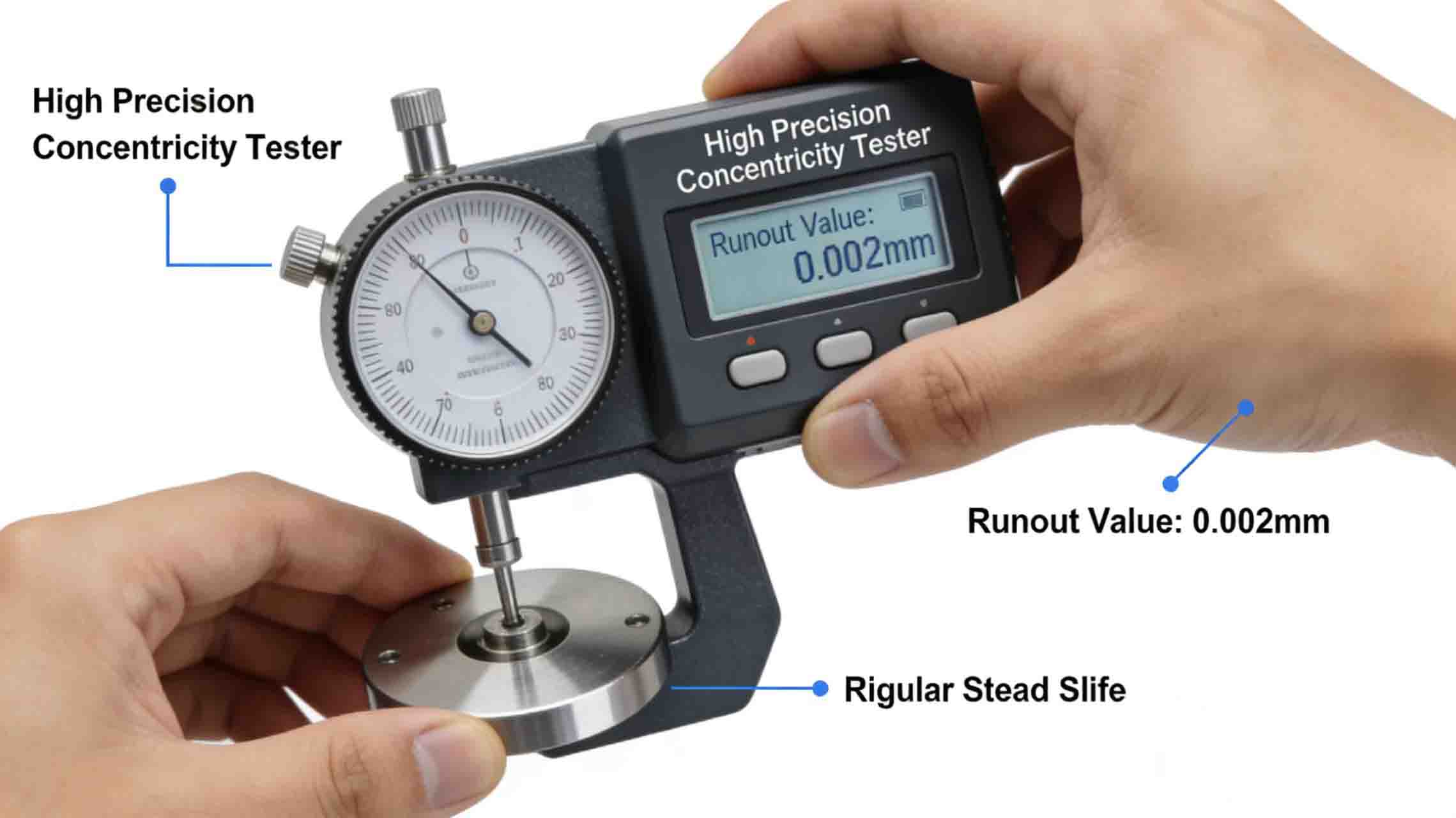

La qualité repose sur la maîtrise des processus. Mingbai Technology a mis en place un système d'inspection qualité complet. Chaque pale usinée CNC est soumise à un contrôle rigoureux à l'aide de testeurs de concentricité et de rugosité avant expédition, garantissant ainsi la parfaite conformité des deux paramètres clés aux exigences de conception.

6. Analyse de cas pratique

Prenons l'exemple d'une lame circulaire utilisée par une entreprise spécialisée dans les énergies nouvelles pour le découpage des électrodes de batteries au lithium. Les lames précédemment utilisées présentaient une faible concentricité, ce qui entraînait des bavures excessives et fréquentes, et un intervalle de changement de lame de seulement 4 heures. Grâce aux lames circulaires haute concentricité et haute finition de Mingbai Technology, les problèmes de bavures ont été entièrement résolus, l'intervalle de changement de lame a été porté à 12 heures et les coûts d'exploitation globaux ont été réduits de plus de 50 %.

Un autre exemple concerne une entreprise de transformation d'acier au silicium dont les lames de refendage subissaient fréquemment des adhérences de matière dues à une finition de surface insuffisante, ce qui nécessitait des arrêts machine pour nettoyage. Après être passée à la finition miroir de Mingbai Technology lames de refendage personnaliséesLe problème d'adhérence a complètement disparu et l'efficacité de la production a augmenté de 30 %.

Conclusion

La concentricité et l'état de surface, indicateurs techniques apparemment mineurs, ont un impact déterminant sur la qualité de coupe. En tant que fabricant d'outils professionnel, Mingbai Mechanical Tool Technology Co., Ltd. place ces deux indicateurs au cœur de son contrôle qualité. Grâce à des équipements de pointe, des processus rigoureux et des normes d'inspection strictes, nous garantissons que chaque lame de précision livrée offre une performance de rotation optimale et une surface d'une douceur exceptionnelle, pour une valeur maximale à nos clients.

Choisissez Mingbai, choisissez la précision et la fiabilité.
