Problèmes importants de collage de la lame lors de la découpe de matériaux tendres comme le cuivre et l'aluminium : quel alliage de lame est le plus adapté ?

Lors du refendage de matériaux tendres tels que les bandes et feuilles de cuivre et d'aluminium, le collage de la lame est l'un des problèmes les plus frustrants pour les opérateurs. Le matériau adhérant au tranchant forme une arête rapportée (AR), qui provoque au mieux des bavures et des rayures superficielles, et au pire des ébréchures, des ruptures de bande et des arrêts fréquents pour nettoyage. De nombreux opérateurs tentent d'ajuster la vitesse ou d'augmenter le refroidissement, mais avec un succès limité. La cause principale réside souvent dans une inadéquation entre la nuance de carbure de la lame et les caractéristiques du matériau tendre. Forte de son expertise en science des matériaux et en refendage, la société Mingbai Mechanical Tool Technology Co., Ltd. explique le mécanisme de collage lors du refendage du cuivre et de l'aluminium et recommande les nuances de carbure les plus adaptées.

1. Pourquoi les matériaux mous comme le cuivre et l'aluminium adhèrent-ils aux lames ?

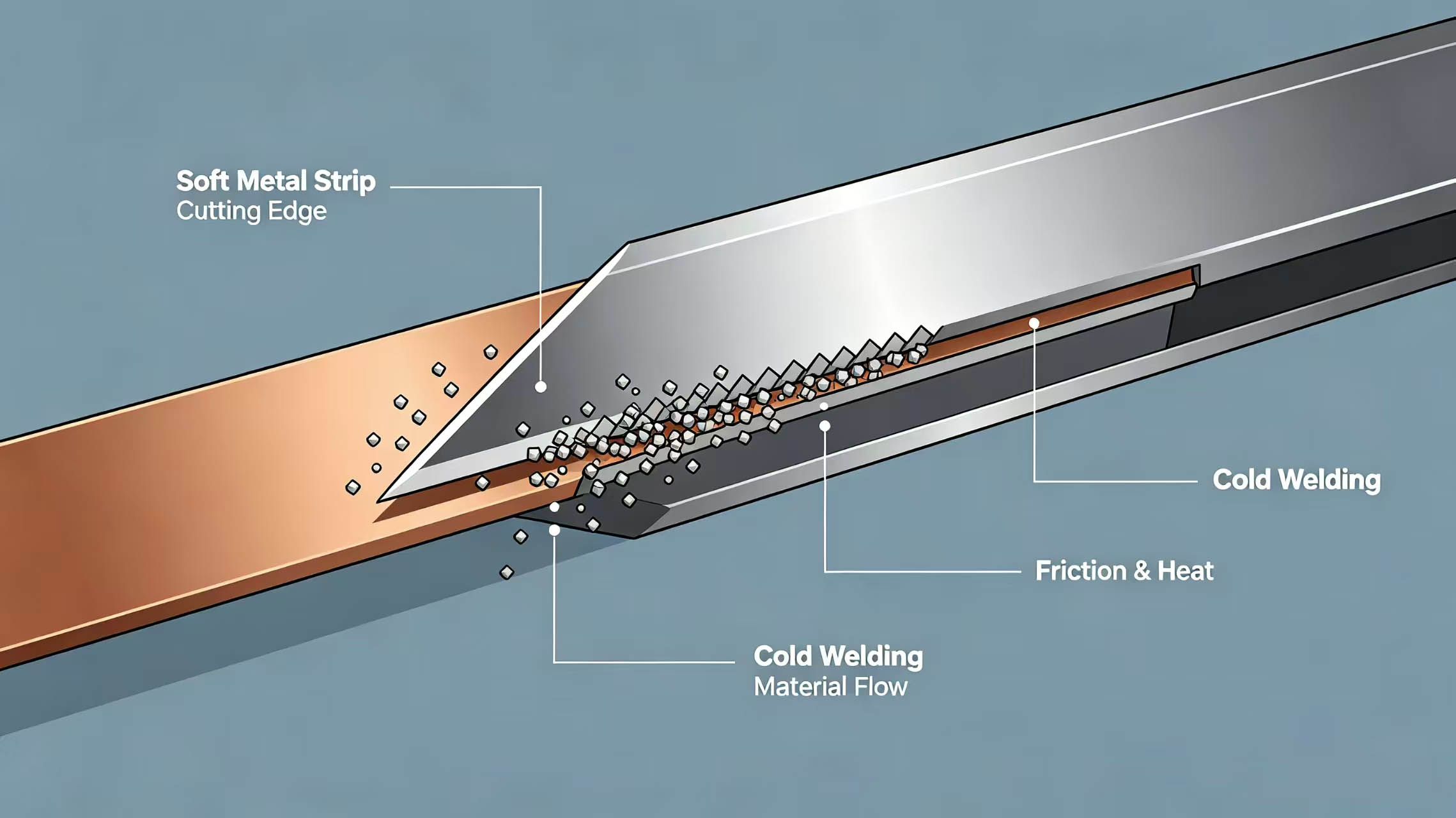

Le cuivre, l'aluminium et leurs alliages se caractérisent par une faible dureté, une ductilité élevée et une forte adhérence. Lors du refendage, une compression et un frottement intenses se produisent entre le tranchant et le matériau, provoquant une élévation localisée de la température. Sous l'effet de la température et de la pression élevées, les particules métalliques du matériau tendre subissent un phénomène de « soudure à froid » avec la surface de la lame, adhérant et s'accumulant progressivement pour former un biseau rapporté. Une fois formé, ce biseau rapporté modifie la géométrie du tranchant, augmentant la résistance à la coupe et élevant encore davantage la température, créant ainsi un cercle vicieux.

De plus, le cuivre et l'aluminium possèdent une bonne conductivité thermique, ce qui permet une transmission rapide de la chaleur de la zone de coupe à l'ensemble de la lame. Ce phénomène accélère le ramollissement du tranchant et réduit encore davantage son pouvoir antiadhésif. Par conséquent, pour résoudre le problème d'adhérence, le matériau, la granulométrie, la dureté et l'état de surface de la lame sont des paramètres essentiels.

2. Logique de base pour la sélection Qualités de lames en alliage

Les lames en carbure sont classées en quatre nuances : YG (tungstène-cobalt), YT (tungstène-titane), YW (universelle) et autres. Pour les métaux non ferreux comme le cuivre et l’aluminium, les nuances YG sont privilégiées. Les alliages YG utilisent le carbure de tungstène (WC) comme phase dure et le cobalt (Co) comme liant, offrant une excellente résistance aux chocs et une grande ténacité. Ils sont ainsi parfaitement adaptés à l’usinage des métaux non ferreux produisant des copeaux courts.

Les chiffres de la désignation de nuance (par exemple, YG6X, YG8, YG15) indiquent le pourcentage approximatif de cobalt : une teneur plus élevée en cobalt confère une meilleure ténacité et une meilleure résistance aux chocs, mais une dureté et une résistance à l’usure légèrement inférieures. Le choix de la nuance appropriée nécessite donc de trouver un équilibre entre l’antiadhérence (dureté élevée) et la résistance à l’écaillage (ténacité élevée).

3. Niveaux scolaires recommandés et scénarios applicables

3.1 YG6X — Premier choix pour le découpage de précision des matériaux minces

Le YG6X est un carbure à grains fins de haute dureté (HRA 91-91,5) et de bonne résistance à l'usure, avec une teneur en cobalt d'environ 6 %. Sa structure à grains fins assure une distribution plus homogène du carbure, permettant un affûtage plus précis du tranchant et une moindre résistance à la coupe. Il est ainsi idéal pour le refendage de haute précision de fines bandes de cuivre et d'aluminium, ainsi que de feuilles de cuivre et d'aluminium. Pour les matériaux tendres d'une épaisseur inférieure à 0,5 mm, le YG6X réduit efficacement la déformation par extrusion et l'adhérence. lames de découpe de précision pour matériaux minces L'acier YG6X est le choix idéal dans de telles conditions. Cependant, en raison de sa ténacité relativement modérée, il ne convient pas aux opérations de dégrossissage importantes avec charges d'impact.

3.2 YG8 — Le modèle « polyvalent » qui équilibre résistance à l'usure et robustesse

L'acier YG8, avec une teneur en cobalt d'environ 8 %, une dureté HRA 89-89,5 et une résistance à la rupture transversale supérieure à celle du YG6X, est l'un des aciers les plus utilisés pour le refendage du cuivre et de l'aluminium. Il convient aux bandes de cuivre et d'aluminium d'épaisseur standard (0,5 à 3 mm), ainsi qu'aux feuilles d'aluminium et de cuivre. L'acier YG8 offre un bon compromis entre résistance à l'usure et résistance aux chocs, conservant un tranchant optimal même sous des charges d'impact modérées. Il constitue ainsi un choix sûr pour la plupart des applications de refendage du cuivre et de l'aluminium.

3.3 YG15 — Premier choix pour les matériaux épais, la découpe grossière et les conditions à fort impact

L'acier YG15 contient environ 15 % de cobalt et présente une dureté HRA 87-89. Il offre une résistance à la rupture transversale élevée et une excellente ténacité. Il convient aux tôles de cuivre et d'aluminium épaisses (plus de 3 mm) ainsi qu'aux applications d'ébauche avec joints ou fortes variations d'épaisseur. Sa teneur élevée en cobalt le rend moins sensible à l'écaillage sous l'effet des chocs, ce qui le rend idéal pour l'ébauche lorsque la finition de surface n'est pas primordiale. Lames de coupe grossières en plaque de cuivre épaisse Il offre d'excellentes performances dans ces conditions. Cependant, sa résistance à l'usure est légèrement inférieure à celle des aciers YG6X et YG8, ce qui le rend inadapté au refendage de précision ultra-mince.

3.4 Carbure à grains ultrafins — Une option de mise à niveau pour le refendage de précision haut de gamme

Pour le découpage de haute précision de feuilles de cuivre ultra-minces, de feuilles d'aluminium (

4. Optimisation synergique des paramètres de bord et des revêtements

Choisir la bonne nuance n'est que la première étape ; les paramètres de bord et le choix du revêtement sont tout aussi importants.

· angle de bordPour les matériaux tendres comme le cuivre et l'aluminium, un angle de tranchant plus faible (20°-25°) est recommandé afin de réduire la résistance à la coupe et la déformation par extrusion. Un tranchant émoussé accentue le frottement et l'adhérence.

· Finition de surface du bordPlus la surface du bord est lisse, plus l'adhérence du matériau est difficile. Un polissage avec une rugosité Ra ≤ 0,1 µm, associé à un angle de coupe prononcé, est recommandé.

· Sélection du revêtementDans la plupart des cas, on peut utiliser du carbure non revêtu ou des revêtements antiadhésifs spéciaux pour le cuivre et l'aluminium. Les revêtements TiAlN (noir violacé) offrent d'excellentes performances antiadhésives et conviennent au refendage à grande vitesse ; les revêtements DLC (carbone de type diamant) présentent un coefficient de frottement extrêmement faible (jusqu'à 0,1), inhibant efficacement la formation d'arêtes vives. Pour les feuilles d'aluminium ultra-minces, certaines applications recommandent même de ne pas appliquer de revêtement afin de ne pas compromettre le tranchant des lames en raison de l'épaisseur du revêtement. Lames à revêtement antiadhésif sont très efficaces pour le découpage de matériaux souples.

5. Recommandations relatives au processus d'appui

· Refroidissement et lubrificationPour le refendage du cuivre et de l'aluminium, la lubrification par brouillard d'huile ou la lubrification en quantité minimale (MQL) est recommandée, avec un débit de 10 à 20 ml/h pour réduire efficacement la température de friction et le risque d'adhérence.

· Inspection régulièreInspectez le bord à chaque changement de poste ; si des signes précoces de BUE sont détectés, nettoyez immédiatement.

· Régulateur de vitesseVitesse de refendage recommandée pour le cuivre et l'aluminium : 80 à 150 m/min. Une vitesse trop élevée augmente la chaleur de friction ; une vitesse trop faible augmente le temps de contact du matériau avec le bord.

6. Solutions de lames de refendage pour cuivre et aluminium de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. propose une série de lames dédiées au refendage de matériaux tendres comme le cuivre et l'aluminium :

· Lames circulaires de refendage en cuivre-aluminiumDisponible en qualités YG6X, YG8, YG15 et à grains ultra-fins, adaptées précisément aux conditions de travail.

· Lames en cuivre-aluminium poli miroir: Bord Ra ≤ 0,05 μm, réduisant efficacement l'adhérence.

• Revêtements antiadhésifs TiAlN/DLC en option.

• Recommandations en matière de choix des matériaux et services de diagnostic des conditions de travail sur site.

7. Étude de cas

Une usine de refendage de bandes de cuivre utilisait des lames en carbure classiques pour des feuilles de cuivre de 0,2 mm. Un collage important se produisait toutes les 2 heures, nécessitant un nettoyage fréquent. Après le passage aux lames de Mingbai Technology, lames de découpe de feuilles de cuivre ultra-minces (YG6X à grain ultra-fin + polissage miroir), l'intervalle de collage a été étendu à 8 heures et la durée de vie de la lame a été multipliée par 3.

Conclusion

Le collage important de la lame lors du refendage de matériaux tendres comme le cuivre et l'aluminium est dû à une inadéquation entre le matériau de la lame et les caractéristiques du matériau. Pour un refendage de précision en fines épaisseurs, privilégiez l'alliage YG6X ou un alliage à grains ultrafins ; pour les épaisseurs standard, optez pour l'alliage YG8 ; et pour l'ébauche de pièces épaisses, choisissez l'alliage YG15. Associés à des angles de tranchant appropriés, un état de surface impeccable et des revêtements antiadhésifs, ces matériaux permettent de maîtriser efficacement le problème de collage. Mingbai Technology vous accompagne dans la résolution de ces problèmes grâce à des solutions de matériaux professionnelles.

Module FAQ :

Q1 : Pourquoi les lames ordinaires en acier rapide ne peuvent-elles pas être utilisées pour le refendage du cuivre et de l'aluminium ?

A : La dureté de l'acier rapide (HRC 58-62) est bien inférieure à celle du carbure (HRA 89-93). Lors du refendage du cuivre et de l'aluminium, le tranchant s'use rapidement, s'émousse et le frottement accru aggrave le collage. La dureté et les propriétés antiadhésives du carbure sont nettement supérieures, ce qui en fait le matériau de choix pour le refendage du cuivre et de l'aluminium.

Q2 : Lequel est le meilleur pour couper une bande de cuivre de 0,3 mm, le YG6X ou le YG8 ?

A : L'acier YG6X est recommandé. Pour une épaisseur de 0,3 mm, le refendage de précision est idéal. Le YG6X présente une dureté supérieure et un grain plus fin, ce qui permet d'obtenir un tranchant plus net avec une résistance à la coupe moindre, réduisant ainsi la déformation par extrusion et les risques d'adhérence. Le YG8 offre une meilleure ténacité, mais une dureté inférieure ; il est donc plus adapté aux épaisseurs moyennes ou aux applications soumises à des chocs.

Q3 : Les lames revêtues sont-elles vraiment efficaces pour le refendage du cuivre et de l'aluminium ?

R : Oui. Les revêtements TiAlN ou DLC réduisent considérablement le coefficient de frottement et l'adhérence du matériau. Les revêtements DLC peuvent atteindre un coefficient de frottement aussi bas que 0,1, inhibant ainsi efficacement la formation de bavures. Cependant, pour le refendage de feuilles d'aluminium ultra-minces, les revêtements sont parfois déconseillés car leur épaisseur peut affecter le tranchant ; il convient donc d'évaluer ce point en fonction des conditions de travail spécifiques.

Q4 : Quel doit être l'écartement des lames pour le refendage du cuivre et de l'aluminium ?

A : Pour les matériaux tendres comme le cuivre et l'aluminium, l'écart recommandé est de 4 à 6 % de l'épaisseur du matériau. Un écart trop faible accentue l'extrusion et l'adhérence ; un écart trop important provoque des bavures. Utilisez la limite inférieure (4 %) pour les matériaux fins et la limite supérieure (6 %) pour les matériaux épais, en ajustant le résultat par des essais de coupe.

Q5 : Les lames en carbure à grain ultrafin sont-elles beaucoup plus chères que les lames en carbure YG classiques ? L’investissement en vaut-il la peine ?

A: Le carbure à grains ultrafins coûte généralement 2 à 3 fois plus cher que les nuances YG classiques, mais sa durée de vie peut être 5 à 10 fois supérieure. Pour le découpage de haute précision de feuilles de cuivre ou d'aluminium ultra-minces, ou d'électrodes de batteries au lithium, le coût global d'utilisation est en réalité inférieur, ce qui le rend très avantageux.

Site web : www.mingbaiblade.com
