Existe-t-il une formule de calcul universelle pour l'écart latéral entre les lames de refendage supérieure et inférieure ?

Lors des opérations de refendage des métaux, l'écart latéral entre les lames est un paramètre critique. Un écart trop important engendre des bavures sur le bord de coupe, tandis qu'un écart trop faible provoque le frottement des lames, un échauffement et un risque d'ébréchure. Existe-t-il une formule de calcul universelle permettant de déterminer rapidement une valeur d'écart latéral optimale ? Forte de son expertise et de sa connaissance approfondie des normes nationales et internationales, la société Mingbai Mechanical Tool Technology Co., Ltd. vous propose une méthode de calcul scientifique.

1. Formule de calcul universelle de l'écart latéral

Le calcul de l'écart latéral repose essentiellement sur la « méthode du pourcentage d'épaisseur du matériau », dont la formule est la suivante :

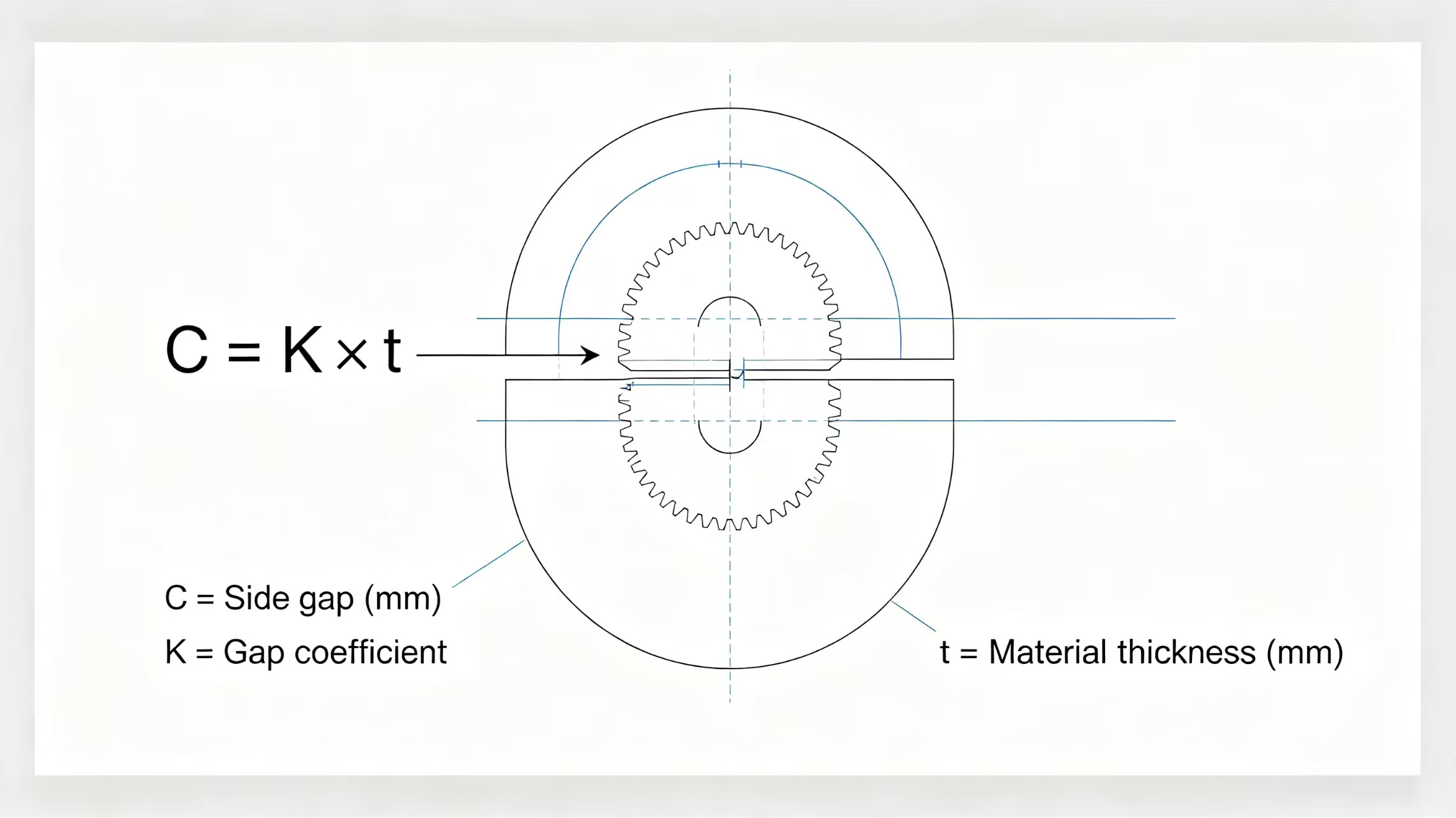

Écart latéral C = K × t

Où:

· C = Écart latéral (mm)

· K = Coefficient d'écart (sans dimension)

· t = Épaisseur du matériau cisaillé (mm)

Principes de sélection de la valeur K :

• Matériaux durs et cassants (acier au silicium, acier à haute teneur en carbone) : K = 8 % à 12 %

• Matériaux tendres et résistants (acier à faible teneur en carbone, cuivre, aluminium) : K = 5 % à 7 %

Matériaux de dureté moyenne (acier au carbone ordinaire, acier inoxydable) : K = 6 % à 10 %

· Matériaux ultra-minces (<0,3 mm) : K = 3 % à 5 %

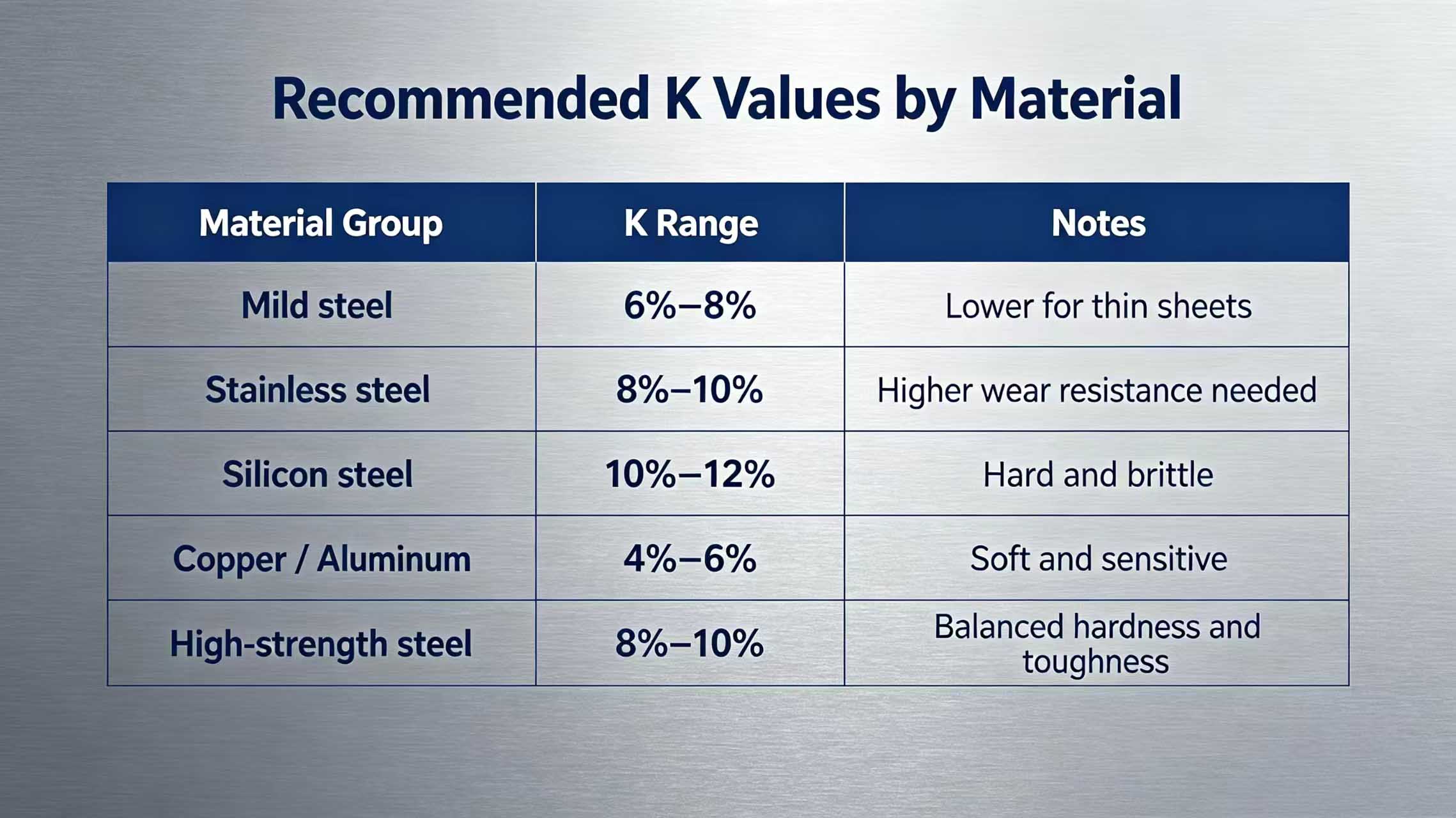

2. Valeurs K recommandées pour différents matériaux

Acier au carbone ordinaire (Q235, SPCC, DC01) : K = 6 %-8 %. Utiliser la limite inférieure pour les matériaux minces (0,5 mm à 6 %) et la limite supérieure pour les matériaux épais (3 mm à 8 %). Lames circulaires pour le refendage ordinaire de l'acier au carbone devrait être défini en fonction de ce coefficient.

Acier inoxydable (304, 316, 430) : K = 8 % à 10 %. L’acier inoxydable présente un fort écrouissage ; un écart plus important réduit donc le frottement entre le tranchant et le matériau. Pour le refendage de bandes d’acier inoxydable, il est recommandé d’utiliser des lames circulaires résistantes à l’usure avec un K de 9 %.

Acier au silicium : K = 10 % à 12 %. Ce matériau est dur et cassant, ce qui nécessite un écart plus important pour réduire l’impact. Lames en alliage pour le refendage de l'acier au silicium sont recommandés avec K = 11 %.

Métaux non ferreux tels que le cuivre et l'aluminium : K = 4 % à 6 %. Les métaux tendres sont sensibles à l'entrefer ; un entrefer trop important provoque un effet de bord. Lames circulaires pour la découpe de bandes de cuivre sont recommandés avec K = 5 %.

Acier à haute résistance : K = 8 % à 10 %. L’écart entre dureté et ténacité ne doit pas être trop faible. Lames sur mesure pour le découpage de panneaux automobiles sont recommandés avec K = 9 %.

3. Autres facteurs affectant la valeur K

1. Rigidité de l'équipement

Pour les équipements présentant une bonne rigidité, la valeur K peut être prise à sa limite inférieure. Pour les équipements présentant une faible rigidité, il convient d'utiliser la limite supérieure afin d'absorber les chocs.

2. Vitesse de cisaillement

À des vitesses élevées (>100 m/min), la valeur K doit être réduite de 10 à 15 % par rapport à la valeur conventionnelle afin de réduire les vibrations et l'élévation de température.

3. Matériau de la lame

Grâce à leur dureté élevée et leur faible déformation, les lames en carbure permettent d'utiliser un écartement (valeur K) inférieur de 5 à 10 % à celui des lames en acier rapide. Dans les mêmes conditions de fonctionnement, les lames en alliage à haute dureté peuvent présenter un écartement légèrement inférieur.

4. Méthode d'ajustement en application pratique

Étape 1 : Calculer l’écart initial à l’aide de la formule

Par exemple, pour le cisaillement d'acier inoxydable 304 de 2,0 mm d'épaisseur, t = 2,0 mm, K = 9 %, alors C = 2,0 × 9 % = 0,18 mm.

Étape 2 : Vérifier par un essai de coupe

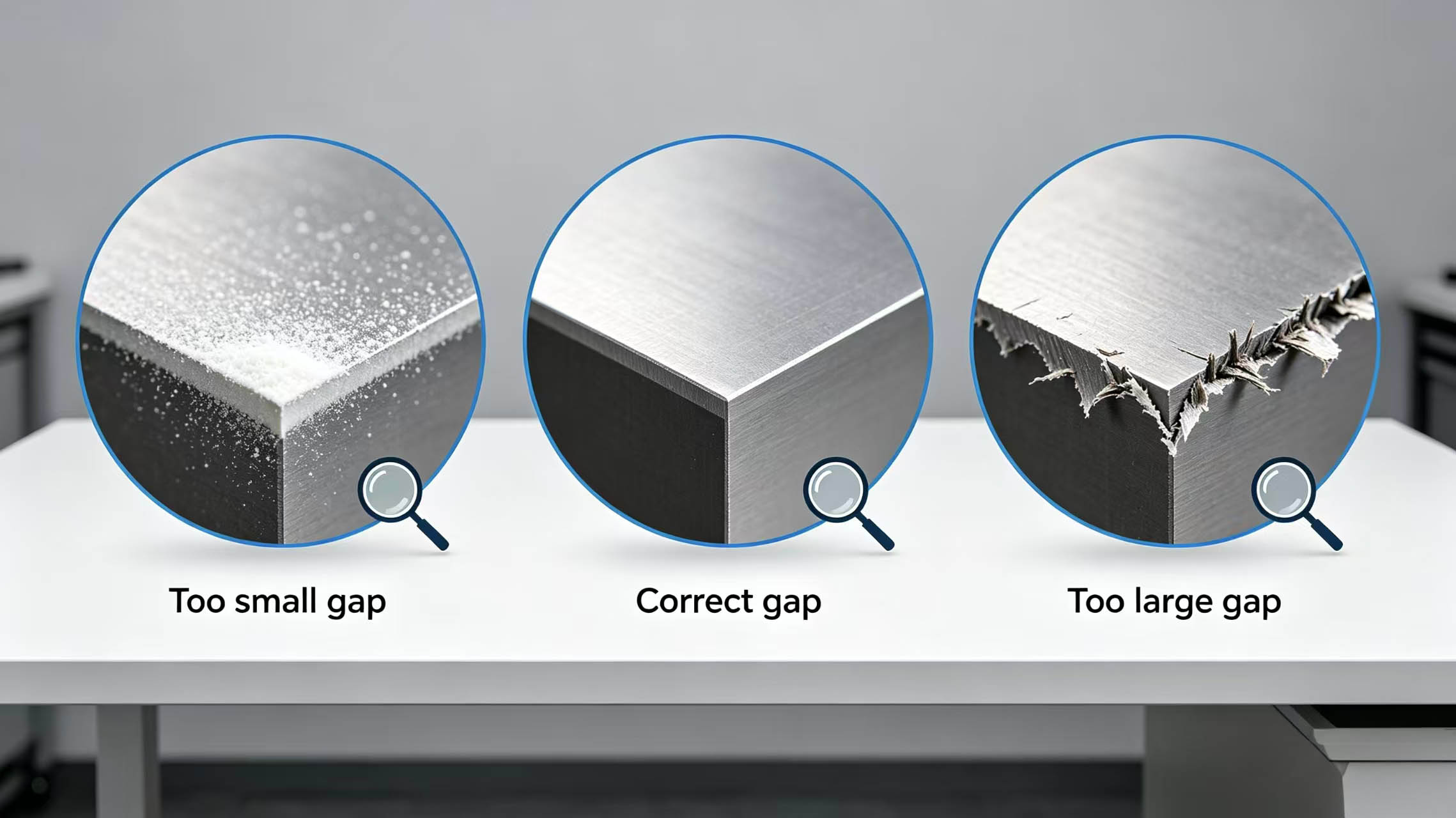

Découpez une section de matériau à vitesse normale et inspectez le bord coupé à la loupe :

• Petites bavures uniformes → l'écart est approprié

• Grosses bavures avec marques de déchirure → l'écart est trop important ; réduire de 0,01 à 0,02 mm

Bord blanchi à la poudre → l'écart est trop faible ; augmenter de 0,01 à 0,02 mm

Étape 3 : Enregistrer la valeur optimale

Consignez la valeur d'écart optimale vérifiée sur la fiche de processus pour une utilisation directe la prochaine fois.

5. Cinq précautions pour le réglage de l'écart

1. Après chaque changement de lame ou de matériau, l'écart doit être mesuré et ajusté.

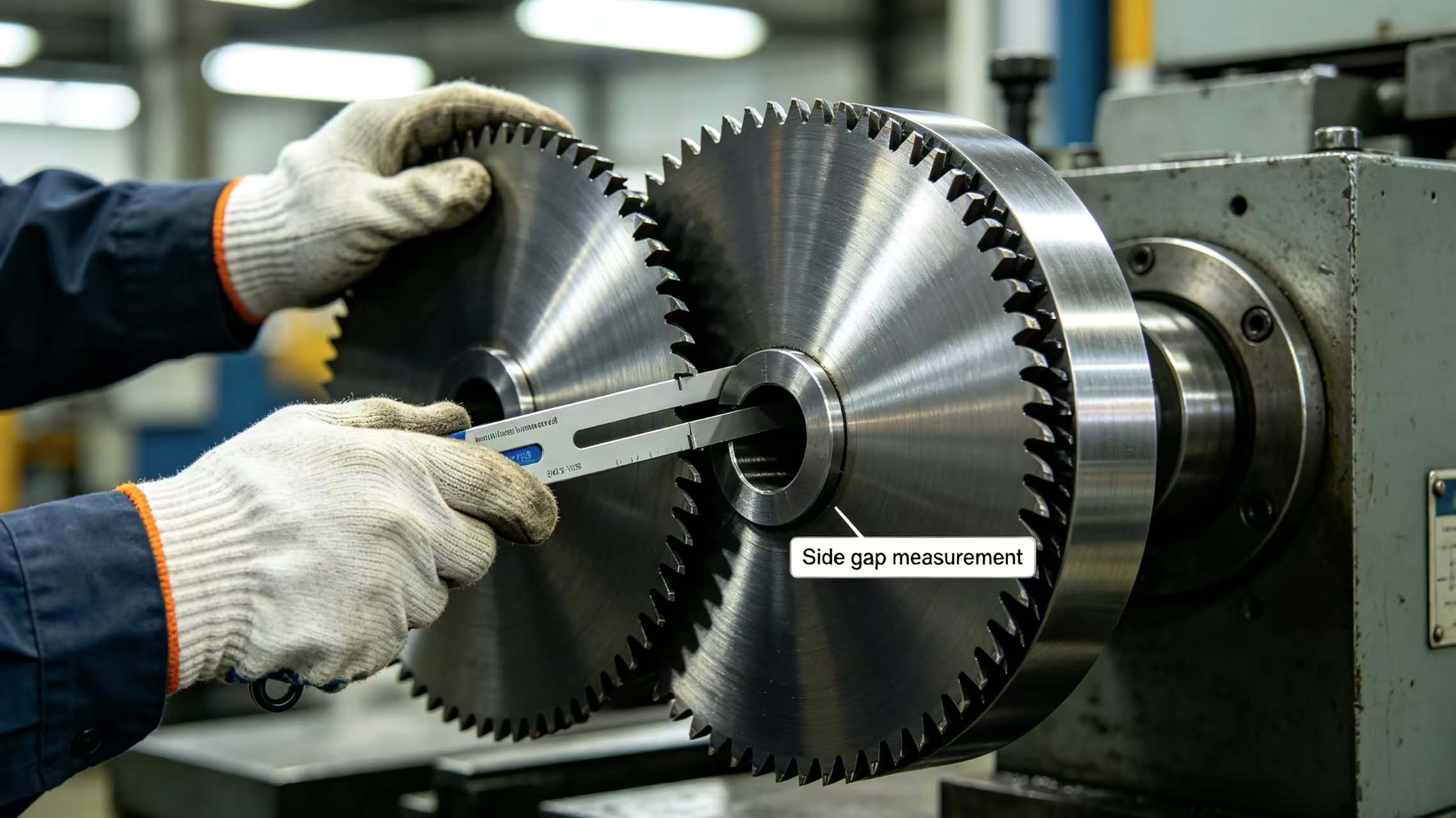

2. Utilisez une jauge d'épaisseur pour la mesure ; n'estimez pas au « toucher ».

3. Une fois les lames supérieure et inférieure réaffûtées, le diamètre extérieur diminue et l'écart doit être réinitialisé.

4. Lors du refendage à plusieurs lames, l'écartement de chaque lame doit être constant.

5. La précision du réglage de l'écart pour lames mécaniques de précision doit être contrôlé à ±0,005 mm près.

6. Services de définition des écarts de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. propose des services de calcul et d'optimisation des jeux latéraux :

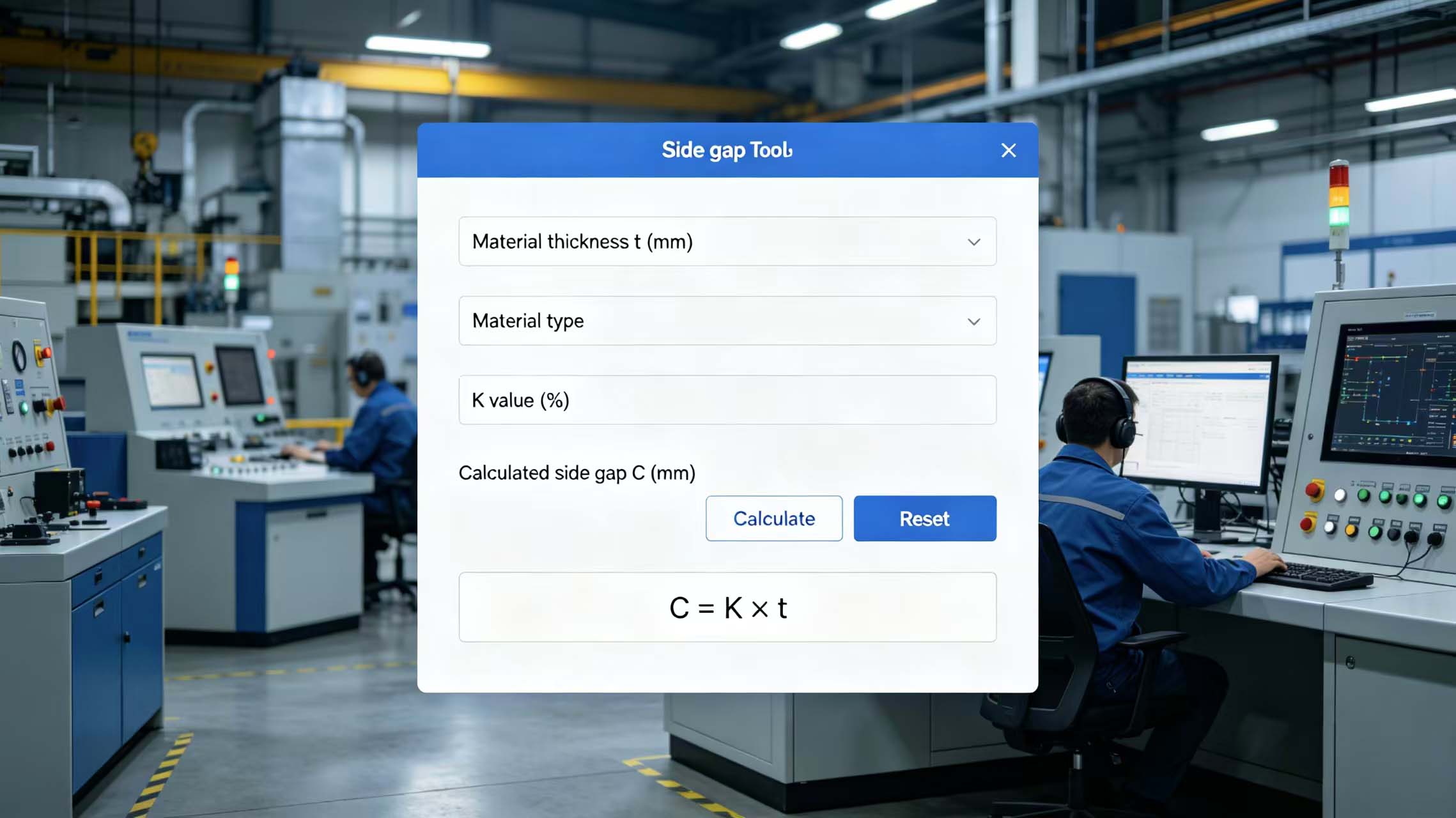

• Calcul gratuit des valeurs d'écartement recommandées en fonction de votre matériau, de votre équipement et de votre vitesse.

• Assistance sur site pour le réglage des écarts et la vérification des essais de coupe.

• Fourniture de jauges d'épaisseur de haute précision et d'outils de mesure d'écart.

· Pour lames de refendage personnalisées, la valeur de l'écart peut être préréglée en fonction de vos conditions de travail.

7. Étude de cas

Une installation de refendage de bandes d'acier inoxydable utilisait le même jeu de lames circulaires résistantes à l'usure pour le refendage de bandes d'acier inoxydable de 1,0 mm et 2,0 mm d'épaisseur. L'opérateur appliquait systématiquement un écartement de 0,08 mm pour les deux épaisseurs. De ce fait, la bande de 1,0 mm était bien coupée, mais celle de 2,0 mm présentait d'importantes bavures. Les ingénieurs de Mingbai ont calculé, à l'aide de la formule : 1,0 mm × 9 % = 0,09 mm, 2,0 mm × 9 % = 0,18 mm. Après avoir ajusté les écartements individuellement, la qualité des bords de coupe était conforme aux normes pour les deux épaisseurs.

Conclusion

Bien qu'il n'existe pas de formule universelle pour le réglage de l'écartement des lames de refendeuse, la méthode de calcul « C = K × t » couvre la grande majorité des conditions de travail. L'élément clé est le choix de la valeur de K, en fonction du matériau, de l'équipement et de la vitesse, puis l'ajustement précis par des essais de coupe. Mingbai Technology est à votre disposition pour vous aider à trouver la valeur d'écartement optimale grâce à des calculs professionnels et des services sur site.
