Lors du découpage des électrodes de batteries au lithium, les lames circulaires s'ébrèchent fréquemment — comment l'optimisation des matériaux peut-elle résoudre ce problème ?

Lors des opérations de découpe des électrodes des batteries au lithium, l'écaillage fréquent de lames circulaires L'écaillage est un problème persistant qui affecte de nombreuses lignes de production. Il entraîne non seulement des bavures excessives et un important détachement de poudre sur le bord de l'électrode, mais peut également perforer le séparateur, provoquant ainsi des risques de court-circuit de la batterie. De nombreux utilisateurs commencent par ajuster les paramètres de l'équipement, mais Mingbai Mechanical Tool Technology Co., Ltd. vous informe que la cause principale de l'écaillage fréquent réside souvent dans l'inadéquation entre le matériau de la lame et les conditions de travail. Cet article propose une solution systématique axée sur le choix du matériau.

1. Causes profondes de l'écaillage lors du fendage des électrodes

Les électrodes des batteries au lithium sont constituées de collecteurs de courant en feuille d'aluminium ou de cuivre et de revêtements d'électrodes positives et négatives. Ces revêtements sont durs et cassants. Lors du découpage, des lames circulaires doivent simultanément découper le revêtement et la feuille métallique, ce qui représente un double défi en termes de dureté et de ténacité des bords.

Les principales causes d'écaillage sont les suivantes :

Impact des particules de revêtement durLes matériaux d'électrode positive, tels que le phosphate de fer lithié, présentent une dureté élevée, créant des micro-impacts sur le bord lors de la coupe.

fluctuations d'épaisseur de la feuille: Des écarts d'épaisseur supérieurs à 3 μm dans le collecteur de courant entraînent des forces de coupe inégales.

Résistance insuffisante de la lameLe carbure est dur mais cassant, et sa résistance aux chocs est faible.

microdéfauts de bordLes microfissures générées lors du meulage se propagent sous contrainte alternée.

2. Quatre directions pour l'optimisation des matériauxn

1. Sélectionner un substrat en carbure à grains ultrafins

Le carbure traditionnel possède des grains plus grossiers, et les particules de carbure sont sujettes au détachement sous l'effet d'un impact, ce qui constitue le point de départ de l'écaillage. Lames circulaires en carbure à grain ultrafin Pour le découpage des électrodes de batteries au lithium, on utilise une poudre de carbure de tungstène à granulométrie ≤ 0,5 µm, permettant d'atteindre une dureté HRA 90-93 (équivalente à HRC 68-75). La structure à grains fins assure une distribution plus uniforme du carbure, améliorant considérablement la résistance à l'écaillage. Le substrat à grains ultrafins peut augmenter la résistance à la rupture transversale de 20 à 30 %, réduisant ainsi significativement l'écaillage.

2. Associer différentes qualités de carbure

Les exigences de dureté des lames varient selon les matériaux d'électrode :

Anode en feuille de cuivre (électrode négative): Bonne ductilité, nécessite une ténacité de lame plus élevée — YG10X (HRA90.5) recommandé.

cathode en feuille d'aluminium (électrode positive)Couche d'oxyde de surface à haute dureté — YG12X (HRA91.5) recommandé, qui peut prolonger la durée de vie de 2,3 fois par rapport à YG8 sur feuille d'aluminium.

Électrodes revêtuesLes matériaux de revêtement sont durs et cassants, ce qui nécessite des lames plus dures avec des bords tranchants.

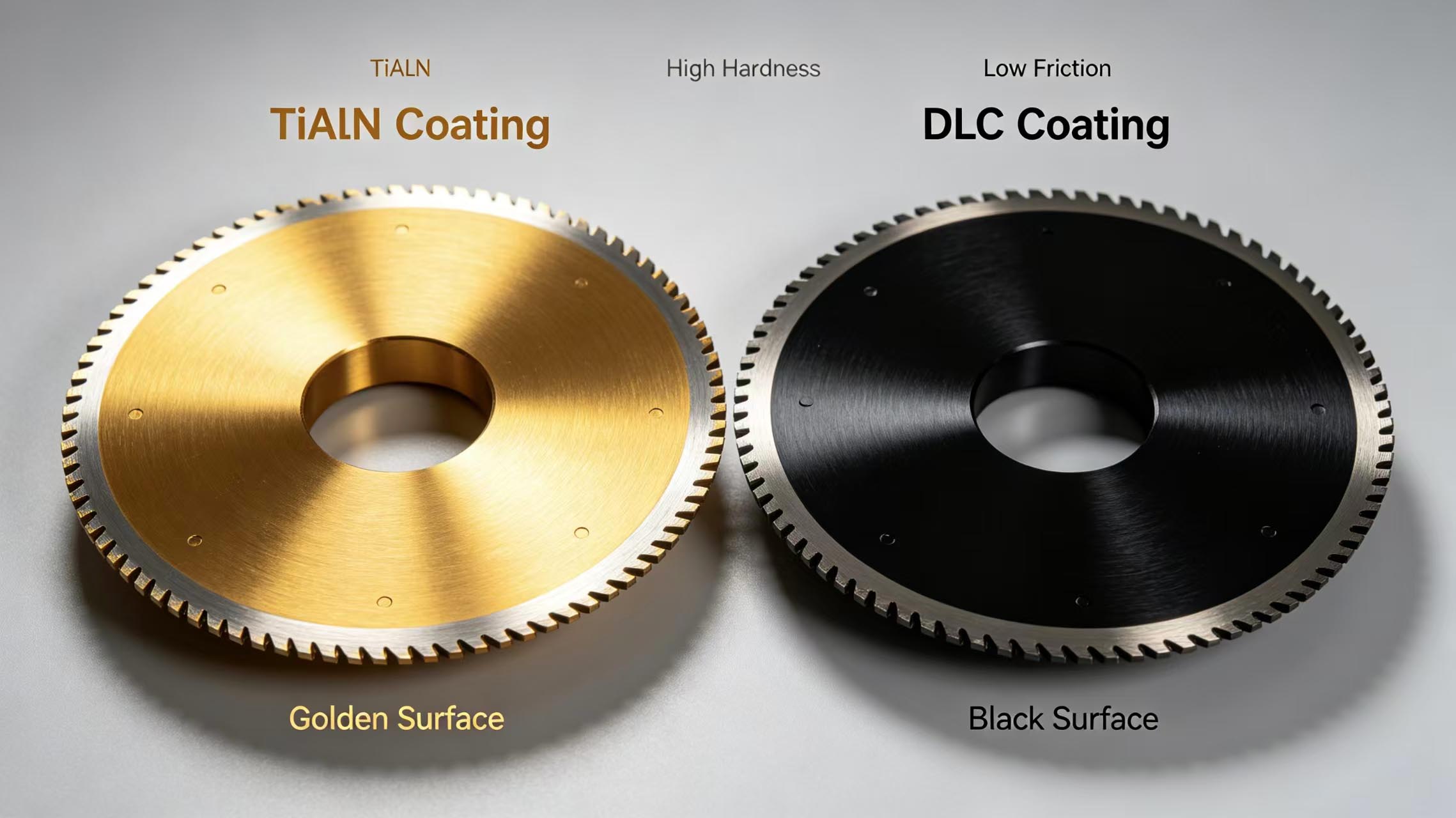

3. Appliquer des revêtements PVD pour améliorer la résistance aux chocs des bords

Les revêtements améliorent non seulement la résistance à l'usure, mais réduisent également le coefficient de frottement et l'écaillage dû à l'adhérence. Lames circulaires à revêtement haute dureté résistant à l'usure sont très efficaces pour le découpage des batteries au lithium :

Revêtement TiAlN: Réduit la hauteur des bavures de 35 % à 42 % sur les électrodes en feuille de cuivre.

revêtement DLCRéduit les bavures de 50 à 58 % sur les électrodes en feuille d'aluminium, avec un coefficient de frottement aussi bas que 0,1 (0,4 sans revêtement).

revêtement TiCNRéduit l'adhérence cuivre/aluminium de 40 %.

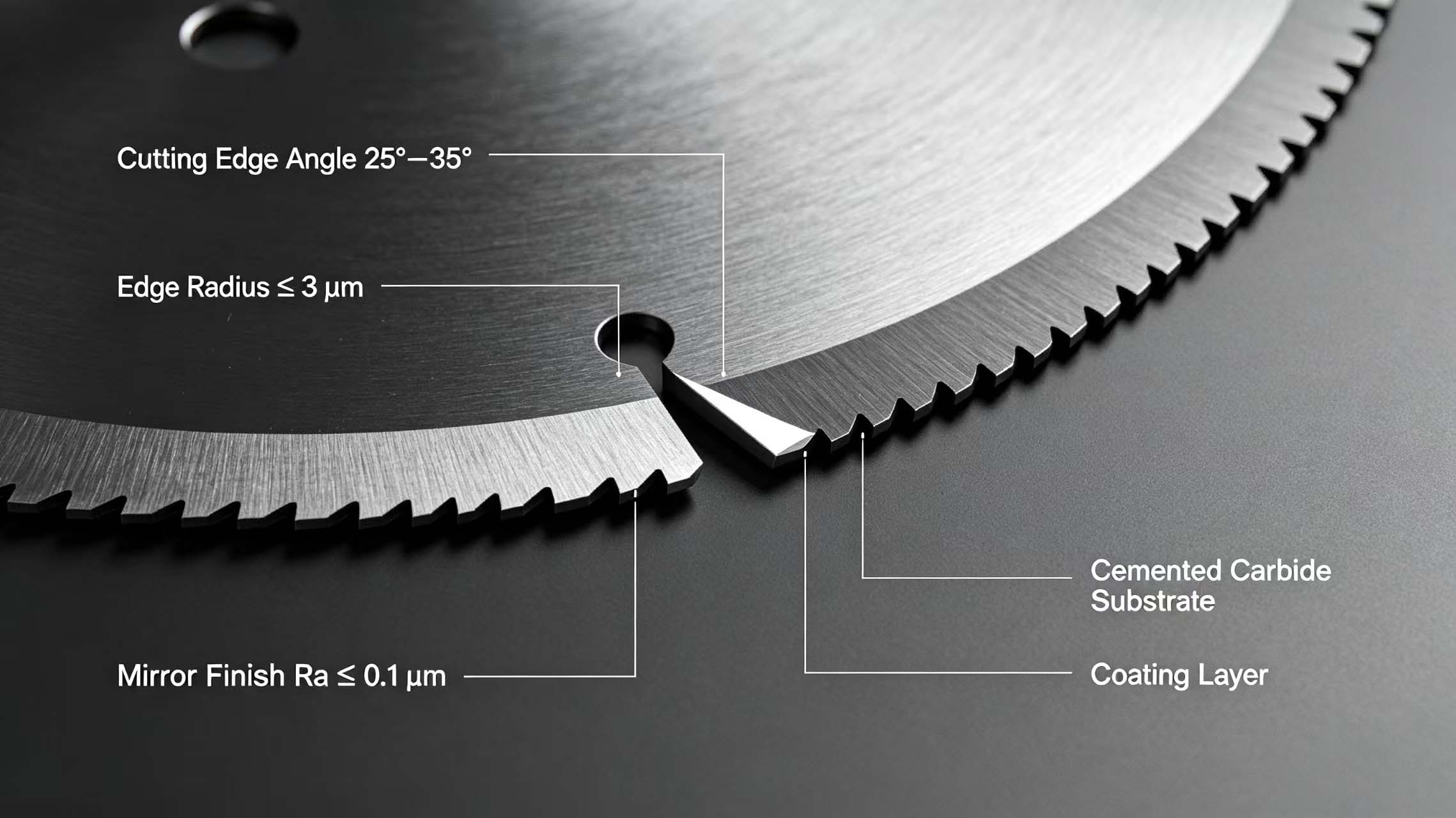

4. Optimiser la conception géométrique des bords

L'angle du bord influe directement sur la probabilité d'écaillage. Lames circulaires de découpe d'électrodes de haute précision sont recommandés avec :

Angle de tranchant 25°-35°, pour un équilibre parfait entre netteté et résistance.

Rayon de courbure contrôlé à 3 μm près, maintenant la netteté tout en évitant les micro-ébréchures.

Rectification miroir jusqu'à Ra ≤ 0,1 μm, sans écaillage sous un grossissement de 50 à 100x.

3. Recommandations d'ajustement des processus à l'appui

Après l'optimisation des matériaux, les ajustements de processus suivants sont également recommandés :

Écartement des lamesL'écartement doit être contrôlé entre 10 et 20 % de l'épaisseur totale de l'électrode. Un écartement trop important (> 0,1 mm) crée des bavures ; un écartement trop faible provoque un détachement de poudre.

Vitesse de refente: Régulée à 60-120 m/min. Une vitesse excessive augmente la chaleur de friction.

Inspection régulièreVérifiez le tranchant toutes les 4 heures ; si l'ébréchure est supérieure à 0,03 mm, un réaffûtage est nécessaire.

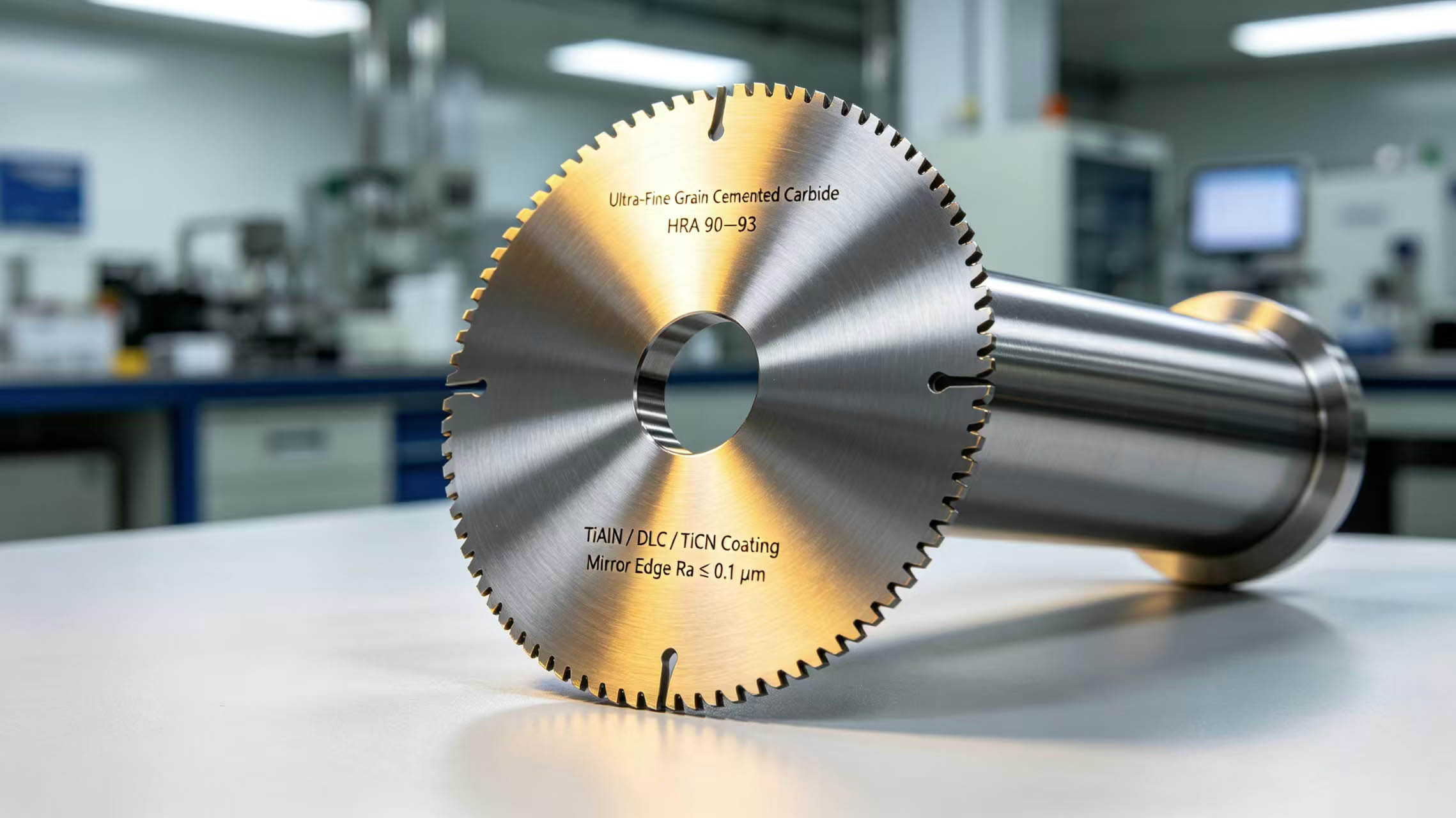

4. Solutions de lames de découpe d'électrodes de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. propose une série de lames dédiées au découpage des électrodes de batteries au lithium :

Lames circulaires de découpe d'électrodes en carbure à grain ultrafin: Taille des grains ≤ 0,5 μm, dureté HRA90-93.

Revêtements optionnels TiAlN/DLC/TiCN, correspondant à la solution optimale pour les matériaux d'électrodes positives/négatives.

Finition miroir des bords, aucun écaillage même sous un grossissement de 50x.

Recommandations en matière de sélection des matériaux et diagnostic des conditions de travail sur site.

5. Comparaison de cas

Une usine de batteries au lithium procédait au découpage de matériaux d'électrodes positives en phosphate de fer lithié. Les lames circulaires en carbure ordinaires s'ébréchaient toutes les deux heures, provoquant des bavures excessives. Après le passage à l'électrode en carbure à grain ultrafin de Mingbai Technology, le problème s'est résolu. lames circulaires de refendage Avec le revêtement TiAlN, le temps entre les ébréchures a été étendu à 12 heures, la durée de vie de la lame a été multipliée par 4 et les bavures des électrodes ont été constamment contrôlées à moins de 5 μm.

Conclusion

L'écaillage fréquent des lames circulaires lors du découpage des électrodes de batteries au lithium est souvent dû au matériau. Des améliorations systématiques des matériaux — du substrat en carbure à grains ultrafins à l'optimisation de la géométrie des bords, en passant par l'adaptation des nuances et les revêtements PVD — permettent de réduire considérablement l'écaillage et d'allonger la durée de vie des lames. Mingbai Technology est à votre disposition pour vous aider à surmonter les problèmes d'écaillage lors du découpage des électrodes grâce à des solutions de matériaux professionnelles.
