Usure de la rainure de clavette de l'alésage de la lame circulaire : réparer ou mettre au rebut la lame entière ?

Dans les équipements de refendage, lames circulaires Le couple est transmis à l'arbre de la lame par la rainure de clavette. Après une utilisation prolongée, les parois de la rainure subissent une usure, une déformation plastique, voire des fissures dues aux chocs répétés. Face à ce problème, de nombreux utilisateurs jettent la lame, générant ainsi des déchets ; d'autres continuent de l'utiliser à contrecœur, ce qui endommage l'équipement. Mingbai Mechanical Tool Technology Co., Ltd. vous propose des critères de diagnostic et des solutions de réparation.

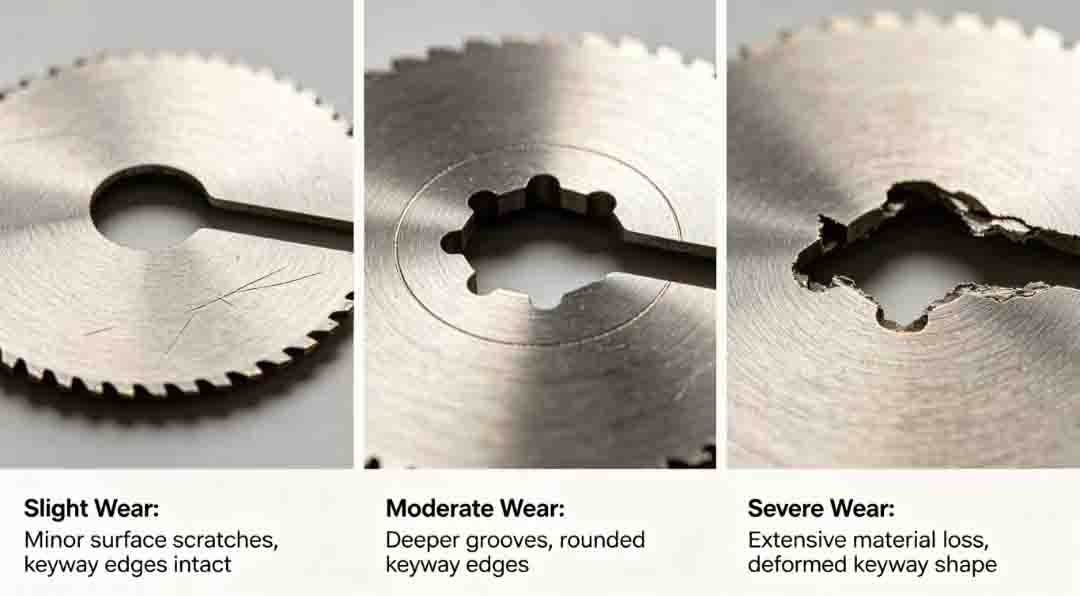

1. Trois formes typiques d'usure des rainures de clavette

· Légère usure: Augmentation de la largeur de la paroi latérale de la rainure de clavette < 0,1 mm, aucune déformation, aucune fissure. La lame présente encore un léger jeu après l'installation.

· Usure modéréeAugmentation de la largeur de 0,1 à 0,3 mm, indentation ou léger recourbement des bords de la rainure. La lame oscille périodiquement pendant le fonctionnement.

· Usure sévèreAugmentation de la largeur supérieure à 0,3 mm, fissures ou ébréchures au niveau des rainures. La lame est manifestement excentrée après installation et ne peut pas couper correctement.

2. Réparation ou mise au rebut ? Critères de jugement

Lames circulaires robustes pour le refendage à basse vitesseSi l'usure de la rainure de clavette est légère (augmentation de la largeur) < Si la lame présente une épaisseur de 0,1 mm et qu'elle peut encore être réaffûtée plusieurs fois, une réparation est recommandée. Le coût de la réparation représente environ 15 à 25 % du prix d'une lame neuve.

Lames en alliage de précision pour le refendage à grande vitesse: En raison des exigences élevées en matière d'équilibre dynamique pour un fonctionnement à grande vitesse, il est recommandé de mettre au rebut directement les pièces présentant une usure modérée (>0,2 mm) afin d'éviter une instabilité après réparation pouvant entraîner des accidents d'équipement.

bande en acier inoxydable lames circulaires de refendage résistantes à l'usureSi l'usure de la rainure de clavette se situe d'un seul côté, une réparation par soudage par recouvrement et réusinage est possible ; si les deux côtés sont usés ou si des fissures apparaissent, la lame doit être mise au rebut.

3. Méthodes de réparation détaillées

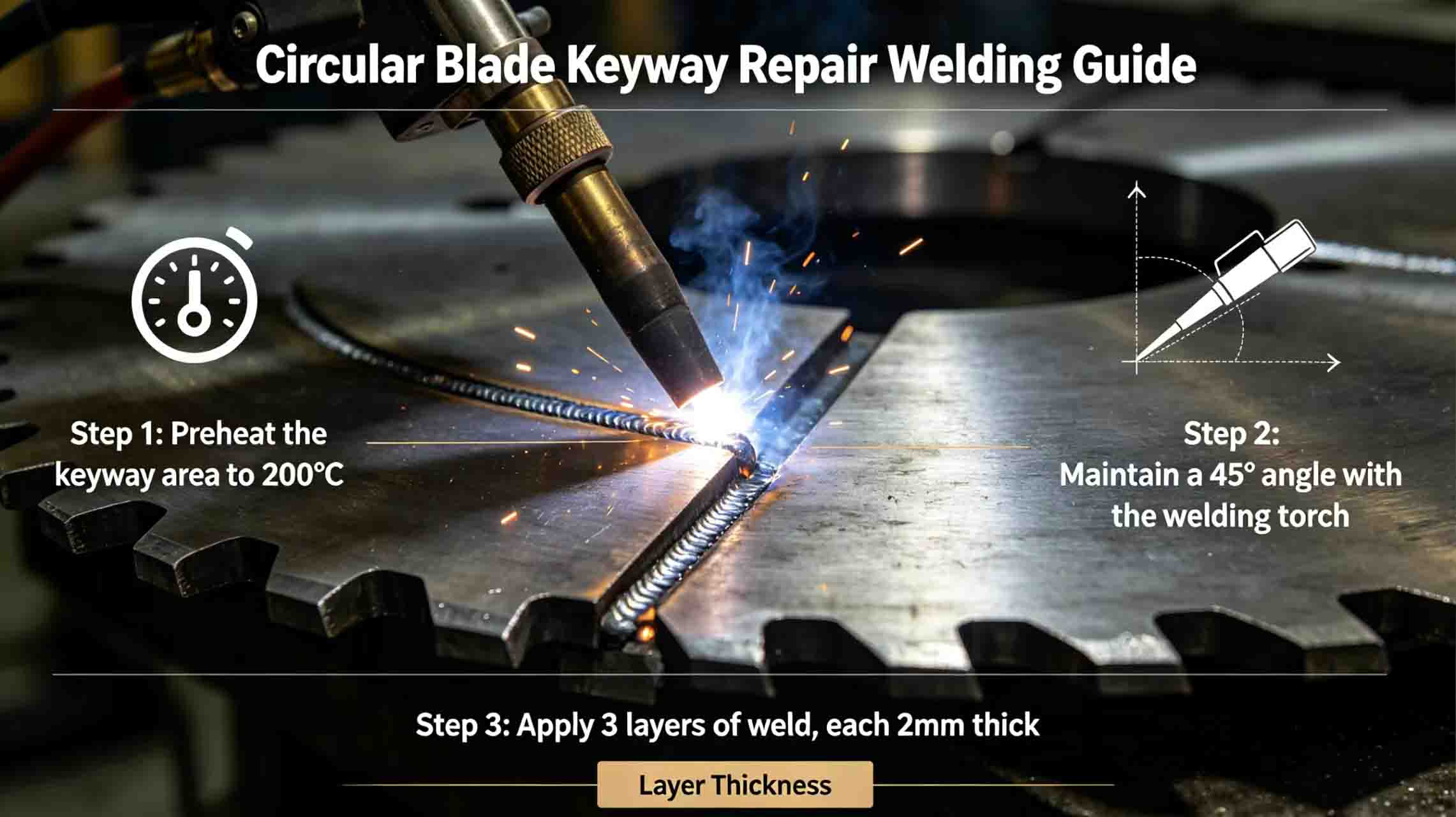

1. Soudage par recouvrement + réusinage (convient aux lames en acier rapide)

• Utilisez des baguettes de soudage à base de nickel ou de cobalt pour reconstituer la paroi latérale usée de la rainure de clavette.

• Effectuer un recuit de détente après soudage.

· Réusiner la rainure de clavette sur une fraiseuse selon les dimensions d'origine, tolérance de largeur +0,02/+0,05 mm.

· Convient pour lames sur mesure pour la découpe de panneaux automobiles.

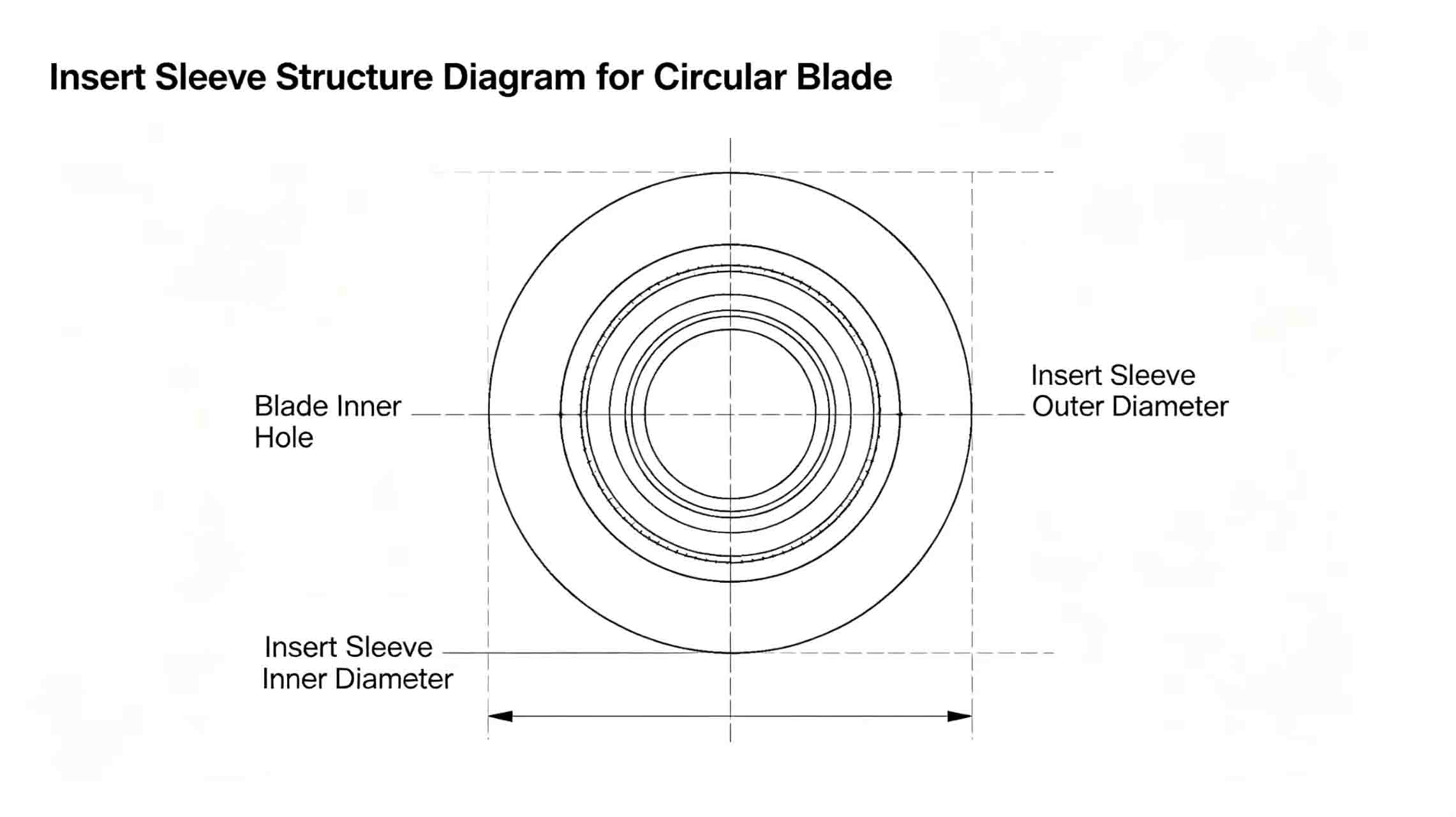

2. Méthode du manchon (convient aux lames de plus grand diamètre)

• Aléser l'alésage d'origine de 1 à 2 mm et insérer un manchon intérieur traité thermiquement.

• Usiner une nouvelle rainure de clavette sur le manchon intérieur, décalée d'un certain angle par rapport à la position de la rainure de clavette d'origine.

· Convient pour lames mécaniques de découpe de tôles épaisses.

3. Clé personnalisée non standard (traitement d'urgence)

· Mesurez la largeur réelle de la rainure de la clé après usure et personnalisez une clé surdimensionnée (taille non standard).

· Uniquement pour un usage temporaire, il est recommandé de ne pas dépasser 200 heures.

· Convient pour une utilisation d'urgence sur batterie lames circulaires ultra-minces pour la découpe d'électrodes.

4. Situations où la réparation n'est pas recommandée

· Le bord de la rainure de clavette présente déjà des fissures (même très courtes).

La lame a été réaffûtée plus de 5 fois, et son épaisseur restante est insuffisante.

· L'alésage est devenu non circulaire et la concentricité dépasse >0,03 mm.

• Pour les lames circulaires de petite taille et à faible coût d'achat unitaire, le remplacement direct est plus économique.

5. Vérification après réparation

Une lame mécanique de précision réparée doit passer les contrôles suivants avant son installation :

1. La largeur, la profondeur et la position de la rainure de clavette sont conformes aux exigences du dessin.

2. Roundité de l'alésage ≤ 0,005 mm.

3. Planéité de la face d'extrémité de la lame ≤ 0,003 mm.

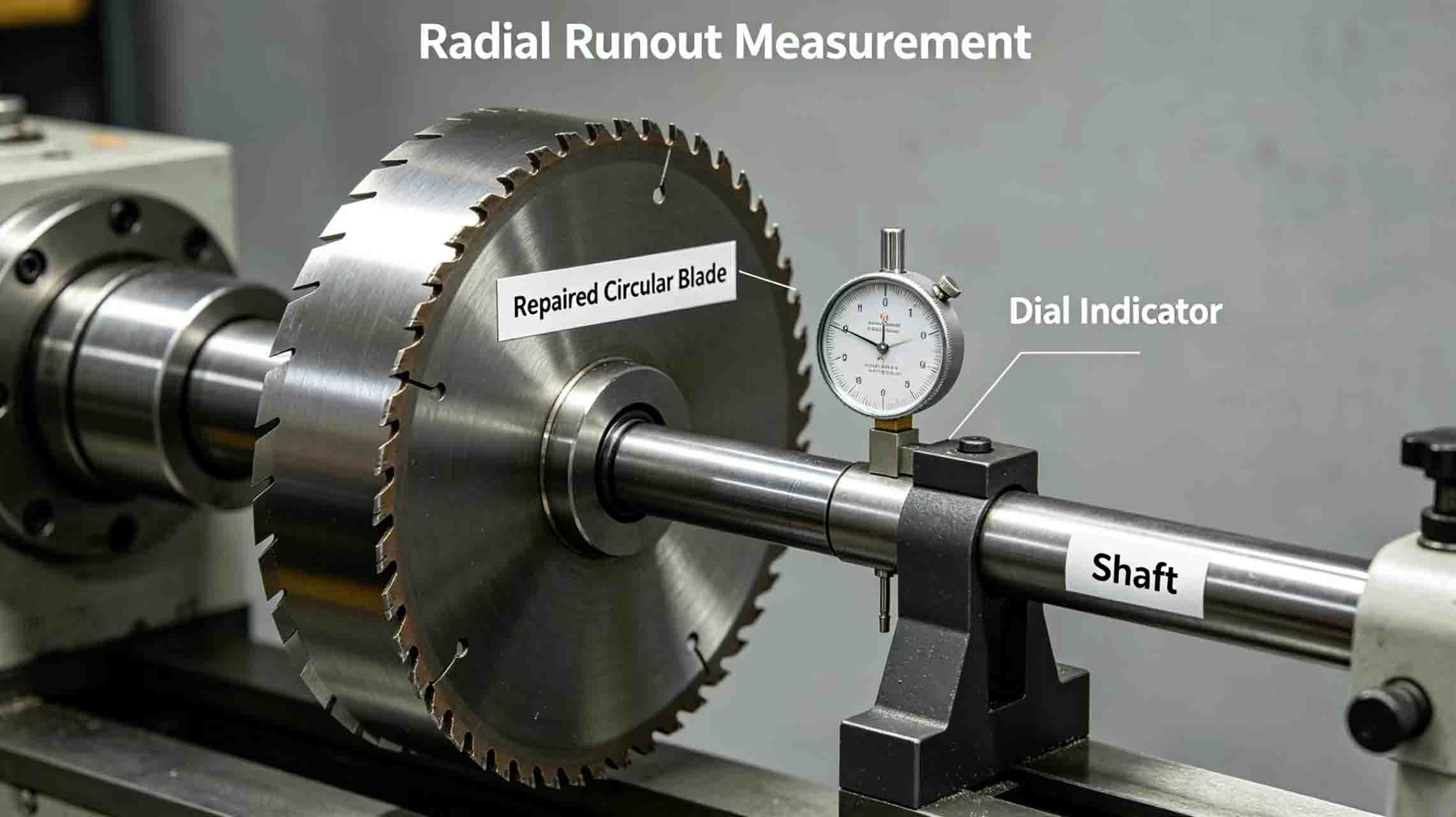

4. Faux-rond radial après montage de l'arbre ≤ 0,01 mm.

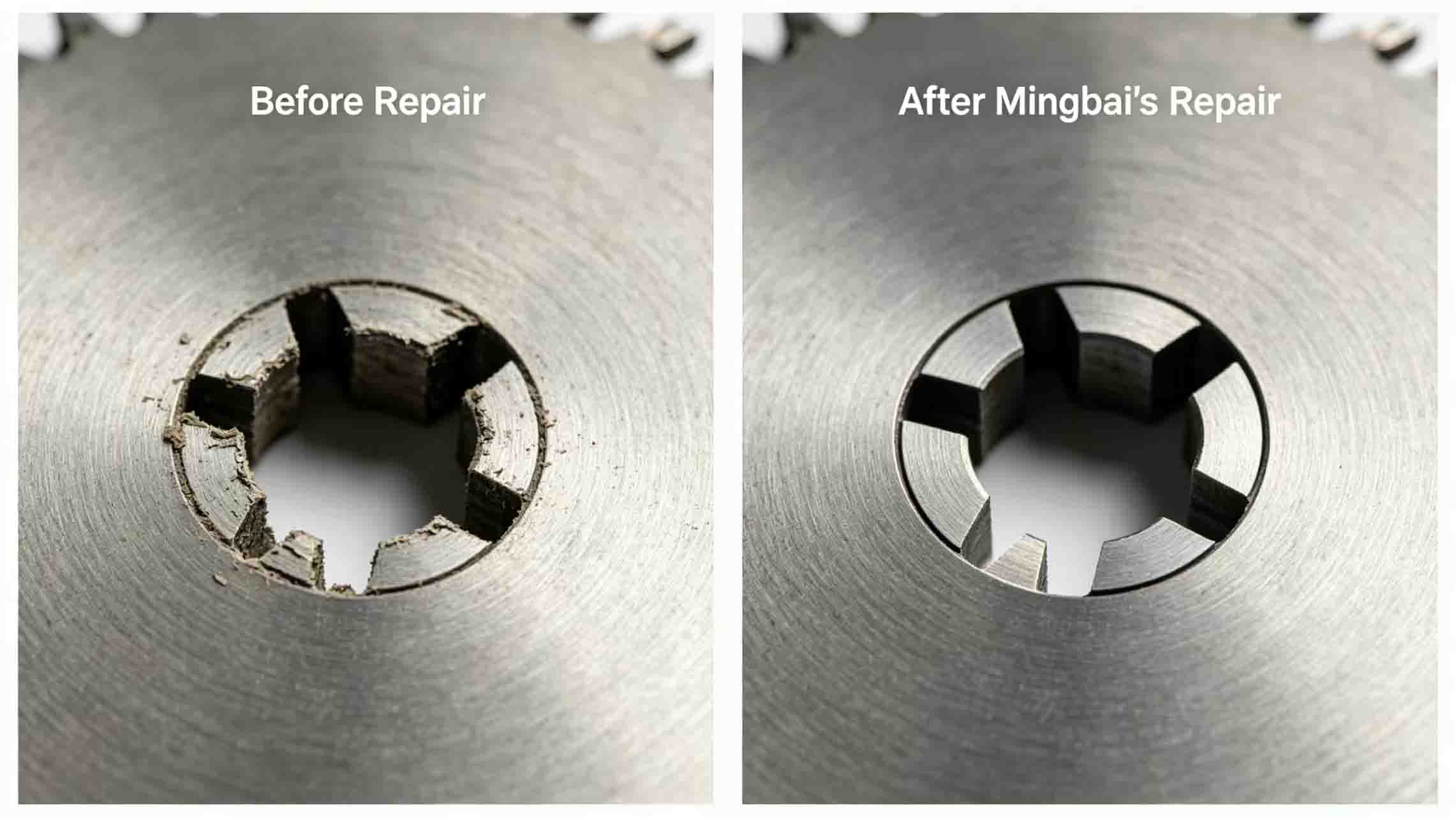

6. Services de réparation de Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. propose des services de réparation de l'usure des rainures de clavette des alésages de lames circulaires, incluant le rechargement par soudage, le recuit, le fraisage de précision et le contrôle qualité. Nous fournissons des solutions de réparation des rainures de clavette pour les lames en carbure utilisées dans le découpage des électrodes de batteries au lithium. Nous procédons également à l'évaluation du recyclage des lames usagées et offrons des recommandations gratuites concernant leur réparation ou leur mise au rebut.

Conclusion

L'usure des rainures de clavette dans les alésages de lames circulaires ne signifie pas que la lame est inutilisable. Une usure légère peut être réparée par rechargement ; une usure modérée nécessite une évaluation minutieuse ; une usure importante ou des lames fissurées doivent être systématiquement mises au rebut. Mingbai Technology met à votre disposition son expertise en réparation pour prolonger la durée de vie de vos lames et réduire vos coûts d'outillage.
